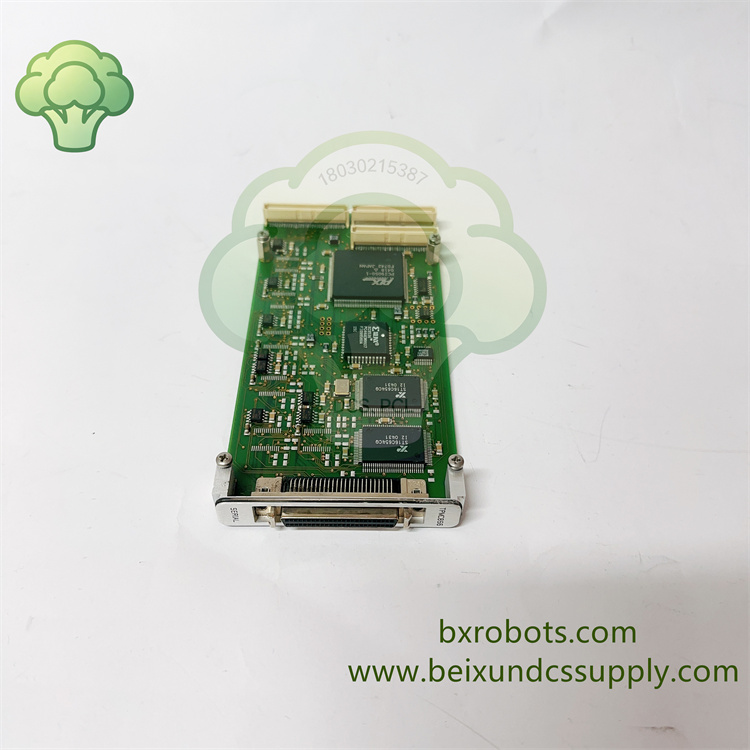

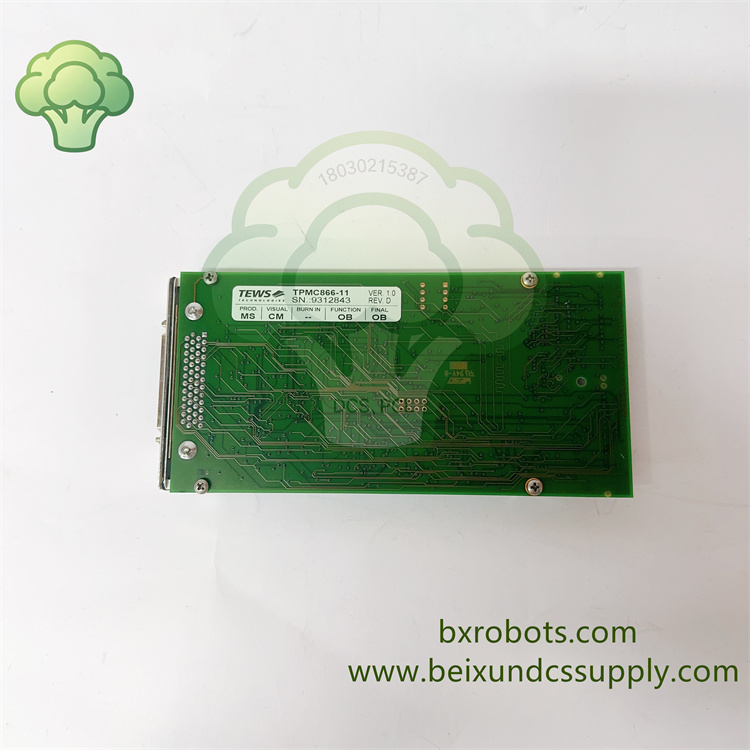

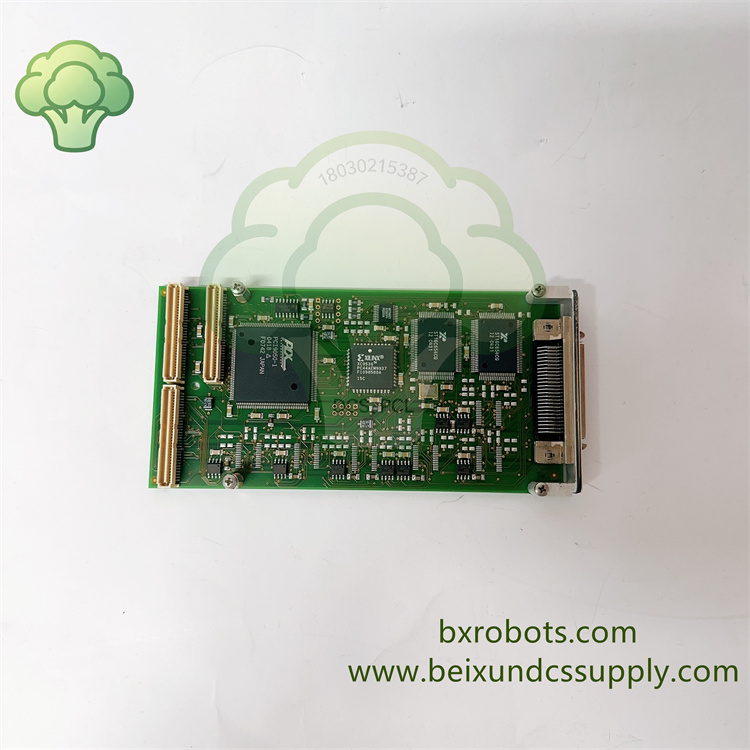

Basic Information

基础型号释义

• TPMC866-11：硬件型号，11 代表RS422 差分电平版本；同系列 TPMC866-10 为 RS232 版本，不可互换
  Brand：TEWS Technologies（德国专业嵌入式 I/O 厂商）
  Product Type：Single-Width 32-bit PMC Serial Interface Module（单宽 32 位 PCI Mezzanine 串行通讯夹层卡）
  外形规格：标准单宽 PMC 夹层子卡，可搭载在 MVME6100、VMIVME-7750 等带 PMC 插槽的 6U VME 单板计算机上
  配套主机：

1. Motorola MVME6100 PowerPC VME SBC
2. GE VMIVME-7750 Pentium III VME 单板
3. GE Mark VIe 燃机 TSI 监测 VME 主机
   配套系统：VxWorks、嵌入式 Linux、QNX 实时操作系统
   面板接口：HD50 SCSI2 高密度串口连接器
   安装：VME 单板前置 PMC 插槽直接插接，无需额外机架
   供电：主机 PMC 插槽 3.3V 总线供电

Module Introduction

1. 8 路独立 RS422 差分通道
   每通道差分 TxD+/TxD-、RxD+/RxD-、GND 信号，板载 120Ω 终端匹配电阻，长距离传输抗共模干扰，适配厂区变频器、励磁柜强电磁环境，最远线缆传输 1200 米。
2. 独立 64Byte 收发 FIFO 缓存
   每通道独立发送 / 接收硬件 FIFO 缓冲区，大幅降低 VME 主机 CPU 中断开销，高速数据传输不丢帧，支持 460.8Kbps 超高波特率，适配编码器、分析仪、老式 Modbus RTU 串口仪表。
3. 双路 IO 输出设计
   两种接线方案可选：前面板 HD50 高密度插头现场接线；或通过背板 P14 引脚后置布线，机柜布线更整洁，适配密集 VME 机架布局。
4. 15KV ESD 静电防护
   所有串口收发芯片集成 ESD 保护，符合 IEC61000-4-2 工业静电标准，现场插拔线缆不会击穿芯片。
5. 灵活通道独立组态
   每通道波特率、数据位、停止位、校验、FIFO 触发阈值独立软件配置，单卡可同时对接不同协议串口设备（转速探头、分析仪、PLC、记录仪）。
6. 统一 PCI 中断管理
   全部通道共用 INTA 中断，配套专用中断状态寄存器，软件快速定位数据收发通道，适配 VxWorks 实时控制低延迟需求。
   原厂成熟停产型号，全球存量 VME 燃机、军工监测机架扩容、替换主力备件。

Core Functions 核心功能

1. 8 通道 RS422 差分长距离串口通讯
   差分信号消除地线环流、电磁干扰，电厂机舱、海上 FPSO 高干扰环境稳定传输，支持 Modbus RTU、自定义仪器串口协议。
2. 硬件 FIFO 缓冲降低 CPU 负载
   64Byte 收发缓冲区，批量读写减少系统中断，高频率测点采集无数据丢失，适配 TSI 转速、振动分析仪高频上传场景。
3. 板载 120Ω 匹配电阻可启用 / 禁用
   长线缆时开启终端电阻抑制信号反射，短距离可关闭，单通道独立配置，适配不同布线长度。
4. HD50 前出 + P14 背板双 IO 复用
   灵活选择前置现场接线或后置机柜布线，不占用前面板显示、调试接口空间。
5. 宽波特率自适应
   单通道独立可调：300~460800bps，兼容老式 EPRO 转速探头、HART 转换器、便携式校验仪、第三方 PLC 串口。
6. 全通道 ESD 浪涌硬件防护
   串口端口 15KV 静电保护，现场施工、线缆插拔不易损坏模块，降低现场故障率。
7. 原生 VxWorks 官方 BSP 驱动
   完美适配 MVME6100、VMIVME-7750 燃机主机 VxWorks 系统，无需自行开发驱动，程序直接复用。
8. 紧凑型夹层无风扇设计
   依附 VME 单板散热，无运动易损件，24 小时不间断长期运行，适配机组全年无停机工况。

Electrical Specifications 电气参数

• PMC 总线：32-bit 33MHz PCI，3.3V 供电
• 串口通道：8 路独立 RS422 差分
• 信号定义：TxD+/TxD-、RxD+/RxD-、GND
• 终端电阻：每通道内置 120Ω 匹配电阻（软件可开关）
• 波特率范围：300 ~ 460800 bps
• FIFO 缓存：每通道 64Byte Tx / 64Byte Rx
• ESD 防护：15kV IEC 61000-4-2
• 中断：共用 INTA，带中断状态寄存器快速识别通道
• 接口面板：HD50 SCSI-II 高密度连接器
