Basic Information

基础参数

Module Introduction

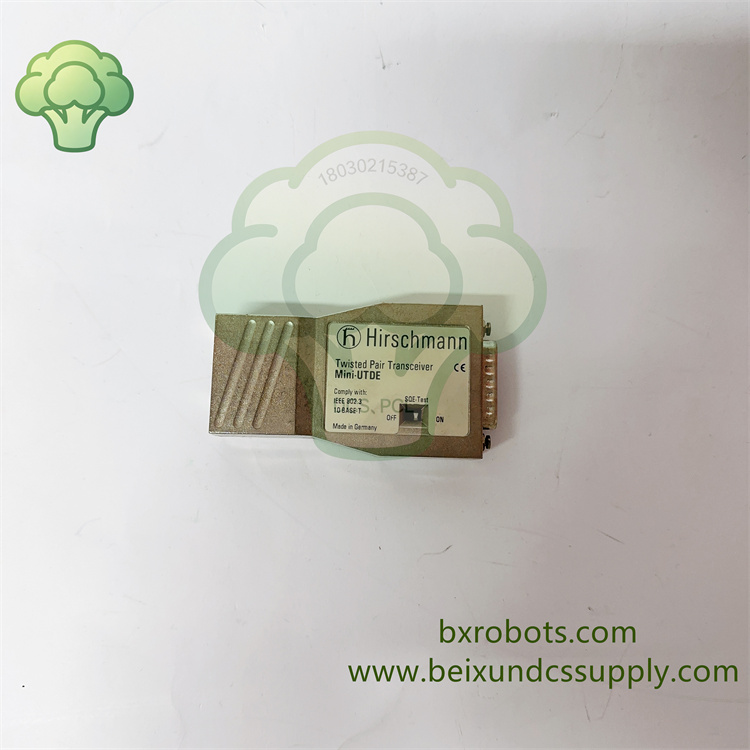

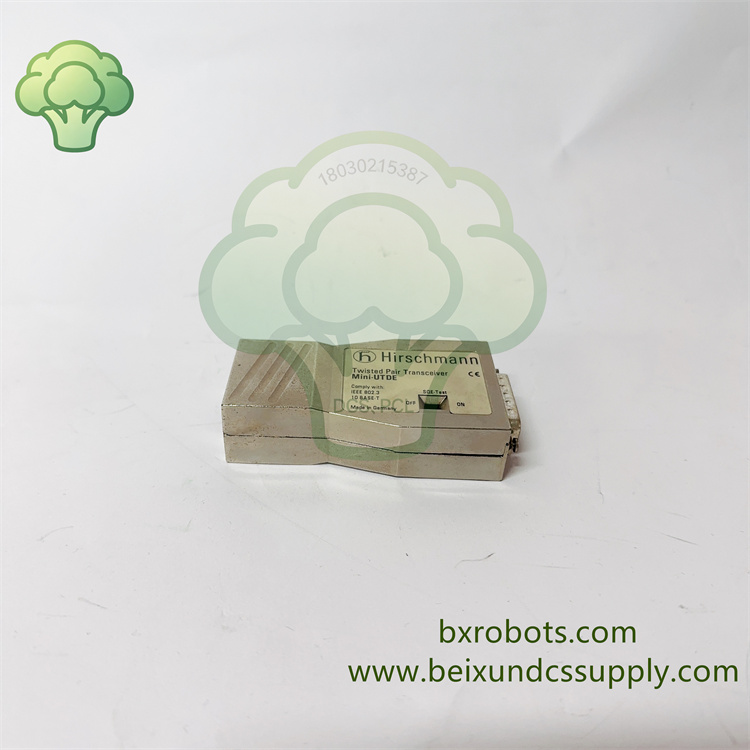

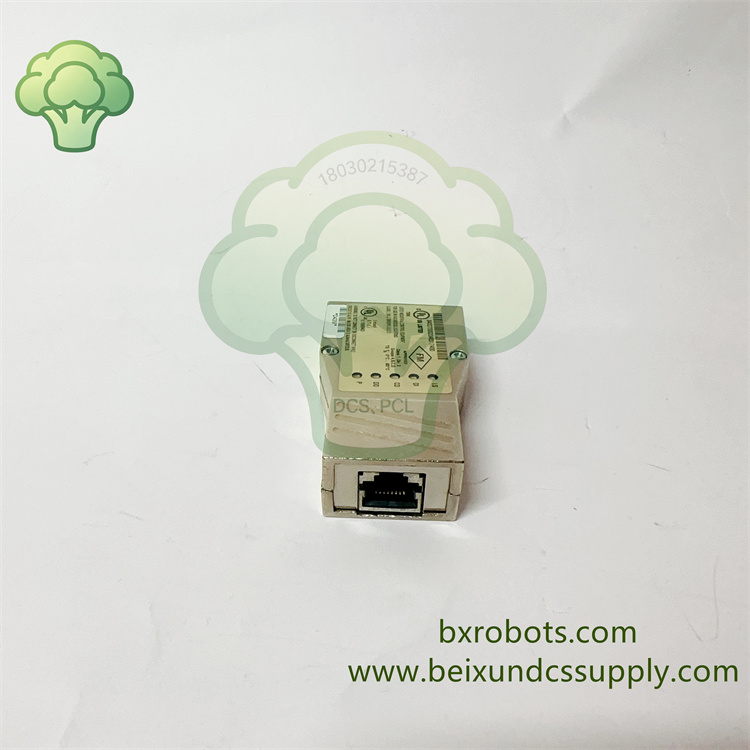

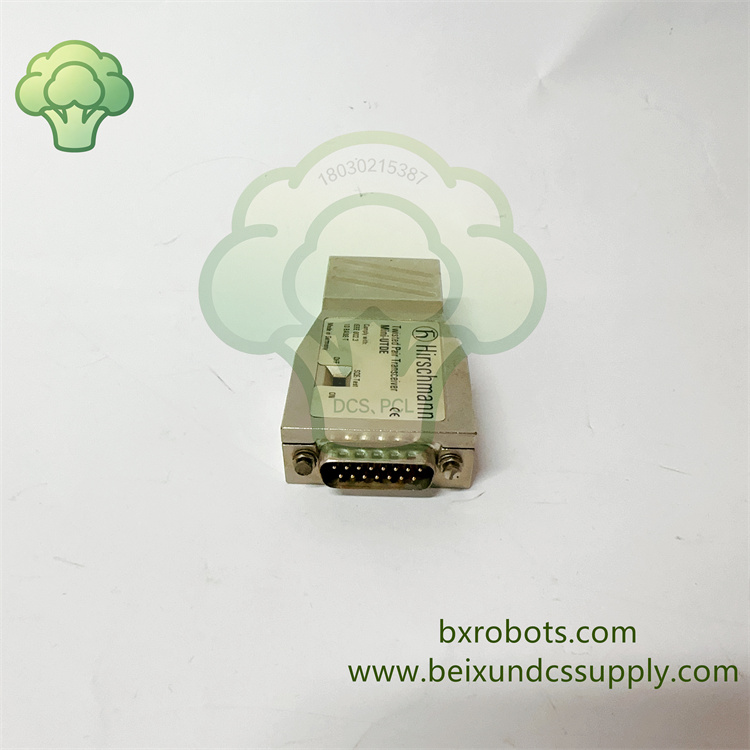

1. 双接口硬件结构
   一端 DB19 AUI 公头对接工控主机老式以太网接口；另一端 RJ45 母口连接五类双绞线，硬件完成 10BASE-T 电信号转换，无需额外软件配置即插即用。
2. 全金属屏蔽抗干扰
   一体化铝合金壳体，内置 EMI 滤波电路，抑制电厂变频器、大功率电机电磁浪涌，保障 DCS 控制数据稳定传输不丢包。
3. 宽温工业坚固设计
   工作温度覆盖 - 40℃~+70℃，PCB 带三防涂层，耐受化工油雾、海上盐雾、车间粉尘恶劣工况；无风扇无源电路，零易损件，24 小时连续运行。
4. 状态诊断指示灯
   面板集成 Link/Act 链路、数据收发双色 LED，直观判断 AUI 侧、双绞线侧链路通断、数据传输状态，快速排查网络断线故障。
   原厂经典停产型号，全球存量老旧 VME 工控、早期 DCS 系统改造必备替换备件。

Core Functions 核心功能

1. AUI ↔ 10BASE-T 双向信号转换
   兼容 IEEE802.3 10Mbps 以太网标准，老式 DB19 AUI 接口设备直连普通 RJ45 双绞线交换机，无需改造控制器硬件。
2. 工业级电气隔离防护
   双绞线端口内置 1500VAC 脉冲隔离变压器，阻断现场地电位差、浪涌干扰，保护昂贵 DCS 主控网卡不被击穿。
3. 即插即用免组态
   纯硬件介质转换，无 IP、协议配置，上电自动协商 10M 半 / 全双工，适配 Modbus TCP、DNP3、专用 DCS 实时协议。
4. DIN 导轨小型化安装
   机身超薄紧凑，卡扣直接卡在控制柜 DIN 导轨，不占用机架卡槽，适配密集机柜改造扩容。
5. 全时链路状态诊断
   双路 LED 指示灯分别显示 AUI 链路、RJ45 链路连接与数据活动，快速定位双绞线断线、AUI 接口接触不良故障。
6. 低功耗稳定运行
   整机空载仅 60mA 电流消耗，满载不超 200mA，长期运行无发热死机，适配不间断生产控制网络。
7. 广泛工控设备兼容
   适配 GE VMME 系列 VME 单板、ABB 老款 AC800、Foxboro I/A 早期控制器、Mark V 燃机老款主机网络升级。

Electrical Specifications 电气参数

• 以太网标准：IEEE 802.3 10BASE-T，10Mbps 基带传输
• 接口 1：DB19 AUI 公头（对接老式工控主机）
• 接口 2：RJ45 8P8C 母口（双绞线输出）
• 供电输入：11.28~15.75VDC DC，额定 13.8V
• 空载电流：60mA；满载最大 200mA
• 端口隔离：RJ45 侧 1500VAC 电气浪涌隔离
• 双工模式：自动半 / 全双工协商
• 线缆距离：双绞线最大 100 米标准五类网线

Mechanical & Environmental Data 机械环境

• 外形尺寸：72.5mm (L) × 22.5mm (W) × 107.5mm (D)
• 净重：约 150g
• 安装方式：DIN 35mm 标准导轨卡扣安装
• 防护等级：IP30 金属外壳，防尘防飞溅
• 工作温度：-40℃ ~ +70℃
• 存储温度：-40℃ ~ +85℃
• 相对湿度：0~95% RH 无冷凝
• 抗震标准：5~1500Hz 5G 持续振动，适配电厂、化工、海上平台
• PCB 工艺：全板聚氨酯三防涂层，耐油雾、盐雾、粉尘腐蚀
• 认证：CE、UL 工业自动化、IEC61000 工业 EMC 标准
