Basic Information
Brand: Meggitt Vibro-Meter（美捷特威博美特）VM600 机械保护 MPS 系统核心卡件品牌：美捷特 Vibro-Meter VM600 MPS 旋转机械保护平台专用监测模块Main Card Model: VM600 MPC4主控卡型号：VM600 MPC4Card Part No.: 200-510-076-114卡件物料号：200-510-076-114Matching Cable PN: 200-510-111-034配套专用屏蔽线缆物料号：200-510-111-034Product Type: Universal 4+2 Channel Machinery Protection DSP Monitoring Module产品类型：4 动态 + 2 辅助通道通用型机械保护 DSP 监测卡Compatible System: VM600 19 寸 6U 机架，配套 CPUM 通讯卡、IRC4 继电器卡、各类涡流 / 速度 / 加速度传感器适配系统：VM600 19 英寸 6U 标准机架，搭配 CPUM 机架控制器、IRC4 继电器输出卡，兼容本特利、Vibro-Meter 电涡流探头、IEPE 加速度传感器、磁阻转速探头Mounting Method: Standard VME 6U single slot plug-in, support hot-swap online replacement安装方式：标准 VME 6U 单槽位插拔式，支持机架在线热插拔更换
Module & Cable Introduction

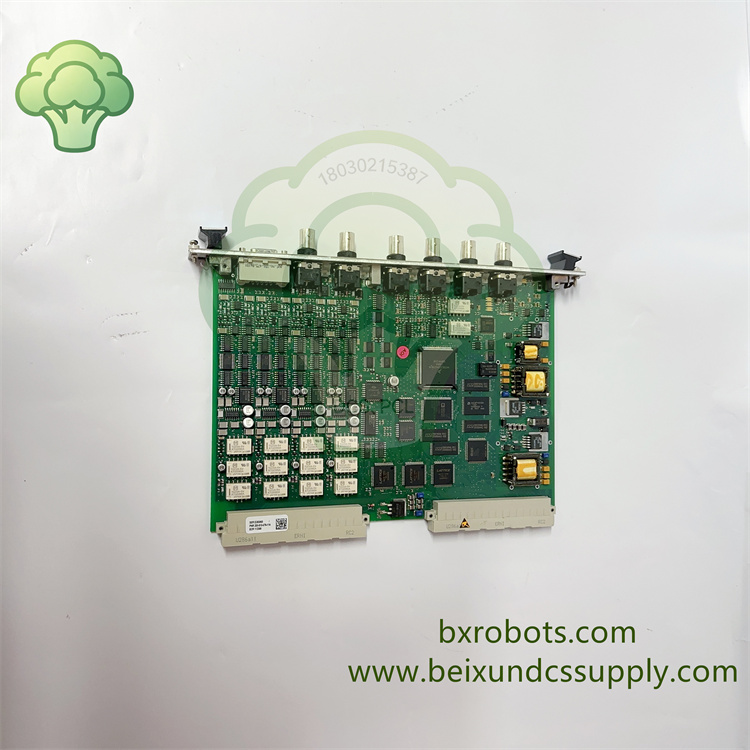

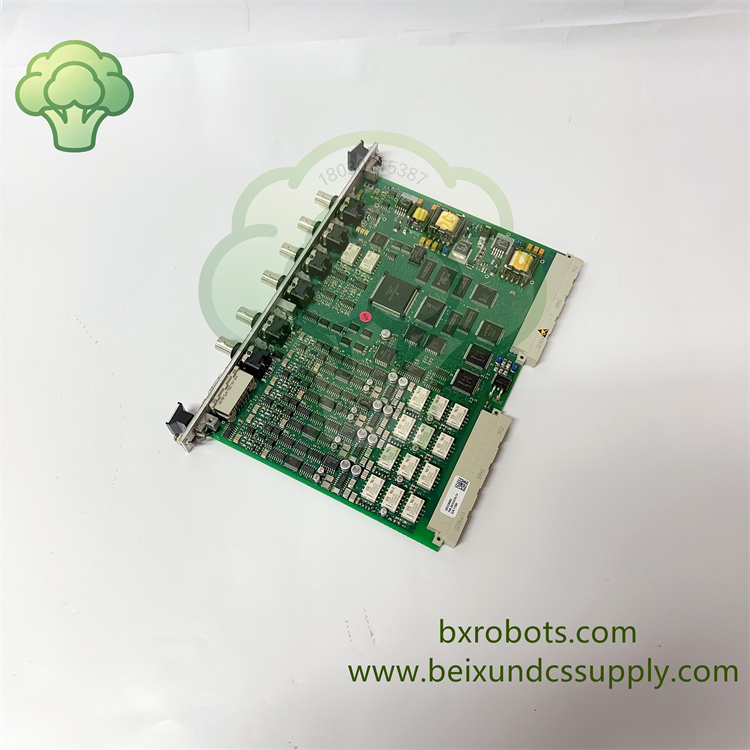

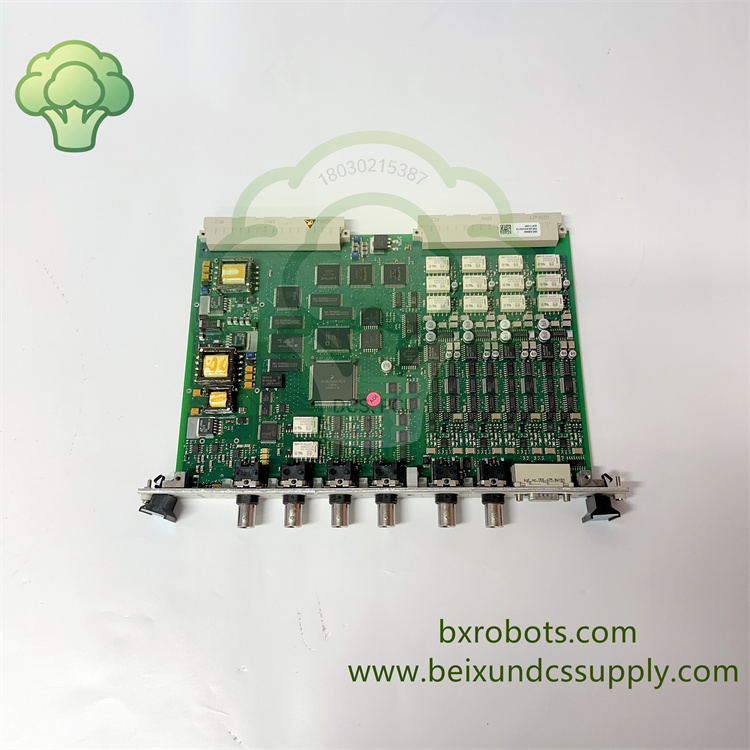

1. MPC4 200-510-076-114 卡件介绍
MPC4 是 VM600 系统全能型机械保护核心板，单卡集成4 路动态振动通道 + 2 路转速 / 键相辅助通道，搭载高速 DSP 数字信号处理芯片，软件自由组态适配电涡流位移、速度、加速度三类传感器信号，实时采集轴振、轴位移、瓦振、推力间隙、转子转速、键相相位信号，内置 4 路独立报警继电器，可直接输出报警 / 跳机联锁信号，满足 API670 电厂旋转机械安全保护规范Meggitt Se...。支持宽带 / 窄带数字滤波、阶次跟踪、RMS / 峰值 / 峰峰值多算法测量，面板 BNC 缓冲原始信号输出，方便现场频谱分析；自带传感器供电，兼容 - 24V 涡流探头、IEPE 压电传感器，全回路硬件自诊断，实时识别探头断线、短路、信号超限故障，广泛用于火电、联合循环电厂汽轮 / 燃气轮机、大型离心压缩机、水轮发电机组安全保护。
2. 配套线缆 200-510-111-034
原厂多芯双层屏蔽专用连接线，用于 MPC4 卡前板端子与现场传感器、前置器互联，全屏蔽结构抑制变频器、电机强电磁干扰，耐油、耐温、抗老化，匹配 VM600 系统阻抗标准，保障振动信号传输无衰减、无杂波漂移，成套搭配 MPC4 卡件整机配套出货。
Core Functions
- 4 路通用动态测量通道，软件兼容涡流位移、速度、IEPE 加速度三种传感器信号
- 4 universal dynamic channels, software configurable for proximity displacement, velocity, IEPE acceleration transducers
- 2 路独立转速 / 键相通道，采集磁脉冲、TTL、涡流键相信号，实现转速、相位、阶次跟踪运算
- 2 independent tacho/keyphase channels, process magnetic pulse, TTL, proximity keyphase signals for speed & order tracking
- 板载 4 路无源报警继电器，分级预警 / 危险停机联锁，无需额外继电器卡即可实现机组保护逻辑
- Onboard 4 alarm relays, warning/hazard trip interlock, complete machine protection without extra relay cards
- 内置 DSP 实时数字处理：数字滤波、积分 / 微分、有效值 / 峰值计算、偏心度、气隙、轴向推力测量
- Onboard DSP real-time processing: digital filter, integration/differentiation, RMS/peak, eccentricity, air gap, thrust position calculation

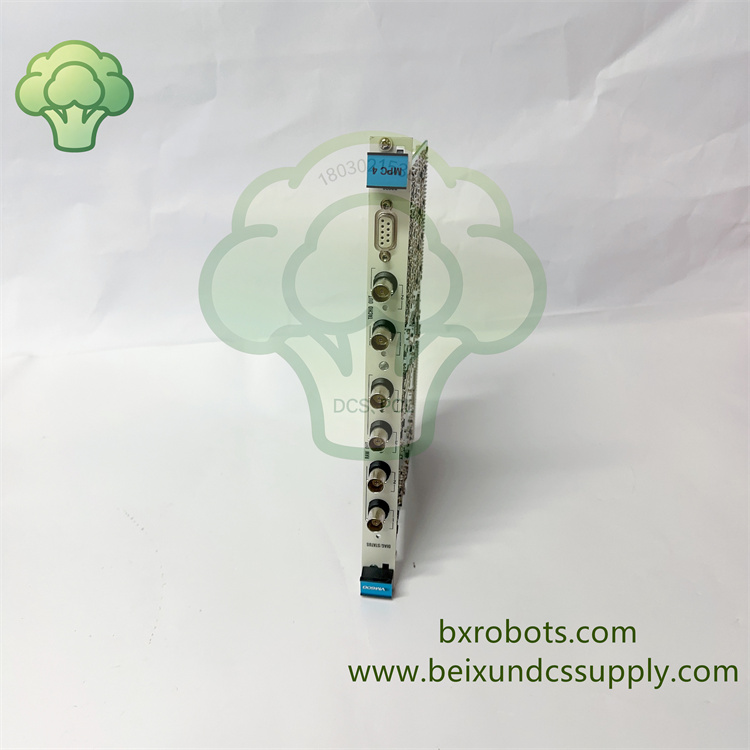

- 前面板 BNC 缓冲信号输出，便携式振动分析仪直连，现场快速频谱故障诊断
- Front panel BNC buffered raw signal output for on-site spectrum fault diagnosis
- 全通道硬件自诊断，LED 状态灯显示供电、通讯、通道断线、超量程、继电器动作状态
- Full-channel self-diagnosis, front LED for power, bus, wire break, over-range, relay status
- VME 背板总线 + 面板 RS232 双组态接口，MPSx 软件在线参数配置、趋势存储、事件记录
- Dual configuration interface: VME backplane + front RS232, MPSx software for parameter setup & event log
- 机架热插拔设计，更换故障卡无需整套机组保护系统停运，降低停机维护成本
- Hot-swap plug-and-play, ｒｅｐｌａｃｅ faulty module without unit protection system shutdown
