产品概述

ICS TRIPLEX T9432是ICS Triplex（罗克韦尔自动化）AADvance安全仪表SIS系统16通道隔离型模拟量输入模块。模块安装在AADvance机架内，搭配T9100@G2底座与T9110处理器模块，采集现场变送器的模拟工艺信号。

模块采用TMR三重模块化冗余、2oo3表决容错架构。单通道硬件故障时，依然可以可靠采集信号，消除安全联锁回路单点故障风险。支持0–24mA电流、±10V电压信号采集，兼容HART协议，读取智能变送器设备诊断信息。

T9432满足IEC 61508标准并取得SIL3功能安全认证；通道具备独立电气隔离，内置断线、超量程、短路等通道诊断，支持机架内热插拔。前面板LED指示灯可直观查看模块与通道状态。是炼油、化工、火电、海上油气平台SIS/ESD系统模拟信号采集核心备件。

核心特性

• AADvance模拟量输入模块，型号T9432，品牌ICS TRIPLEX（罗克韦尔自动化）
• 16路隔离模拟输入通道，支持0–24mA电流、±10V电压信号，兼容HART协议
• TMR三重模块化冗余架构，2oo3表决机制，IEC61508 SIL3安全等级认证
• 16位高精度采样，实现工艺变量精密测量
• 独立通道电气隔离，降低通道串扰与现场电磁干扰
• 内置持续自诊断，检测线路断线、超量程、短路、硬件故障

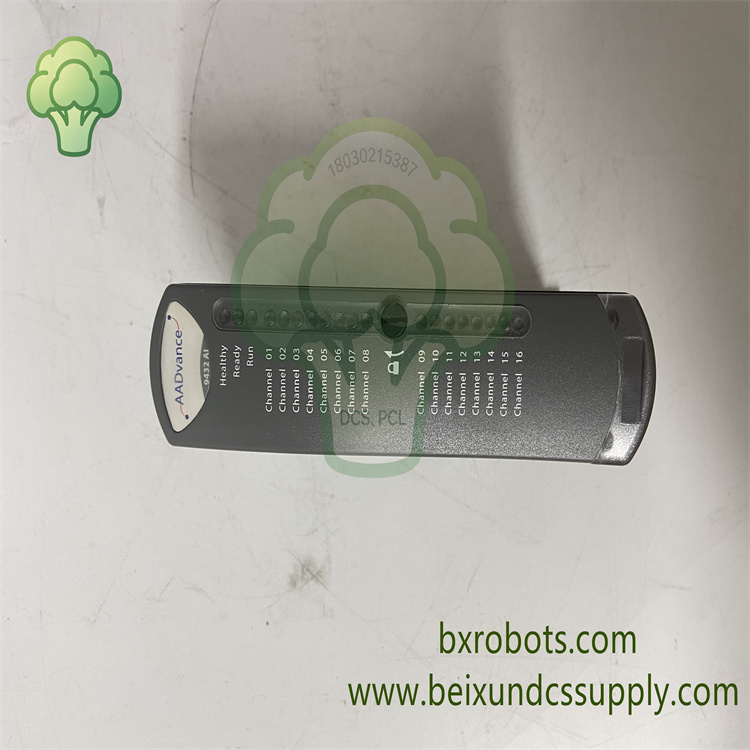

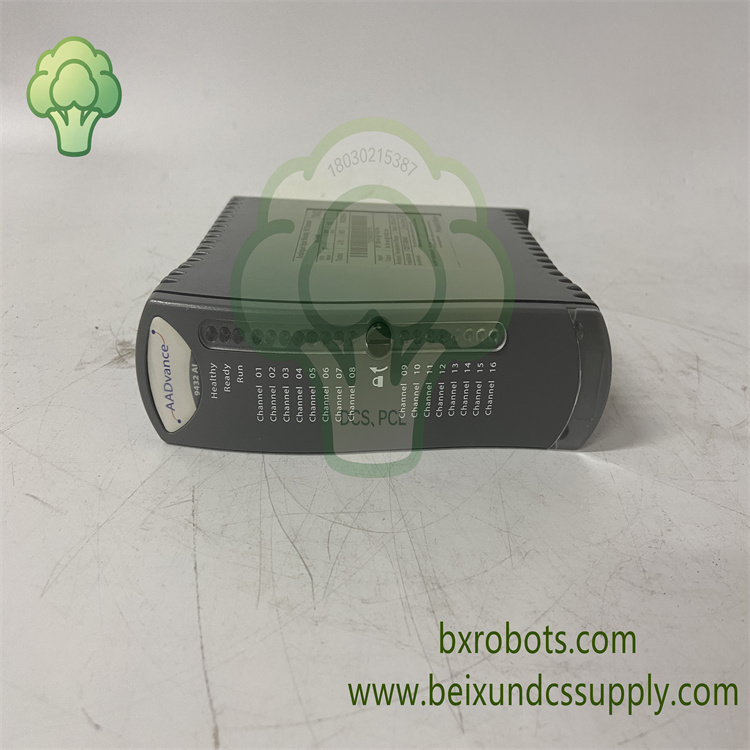

• 前面板LED指示灯，直观显示模块健康状态与各通道信号状态
• AADvance机架支持热插拔，在线更换不中断安全回路运行
• 工业三防涂覆，抗振动、抗电磁干扰，适应重工业现场环境
• 兼容AADvance全系列硬件：T9100@G2底座、T9110处理器、T9831模拟量端子底座

技术参数

• 型号：T9432
• 品牌：ICS TRIPLEX（Rockwell Automation罗克韦尔自动化）
• 产品类型：AADvance SIS模拟量输入模块
• 通道数量：16通道隔离模拟量输入
• 输入信号：0–24mA，±10V，支持HART
• 分辨率：16位
• 安全等级：SIL3，IEC61508认证
• 架构：三重模块化冗余TMR，2oo3表决
• 隔离：通道与背板之间电气隔离
• 供电：AADvance机架24VDC背板供电
• 工作温度：‑20℃ ~ +70℃
• 湿度：5%‑95%RH，无凝露
• 防护等级：IP20（控制柜机架内部安装）

应用领域

ICS TRIPLEX T9432模拟量输入模块广泛应用于石化工厂、炼油厂、火力发电厂、海上油气平台。采集压力、液位、流量、温度等模拟信号，服务于ESD紧急停车与FGS火气安全保护。为安全仪表系统大修、备件替换、安全自动化升级项目提供SIS模拟量输入硬件支撑。
