产品概述

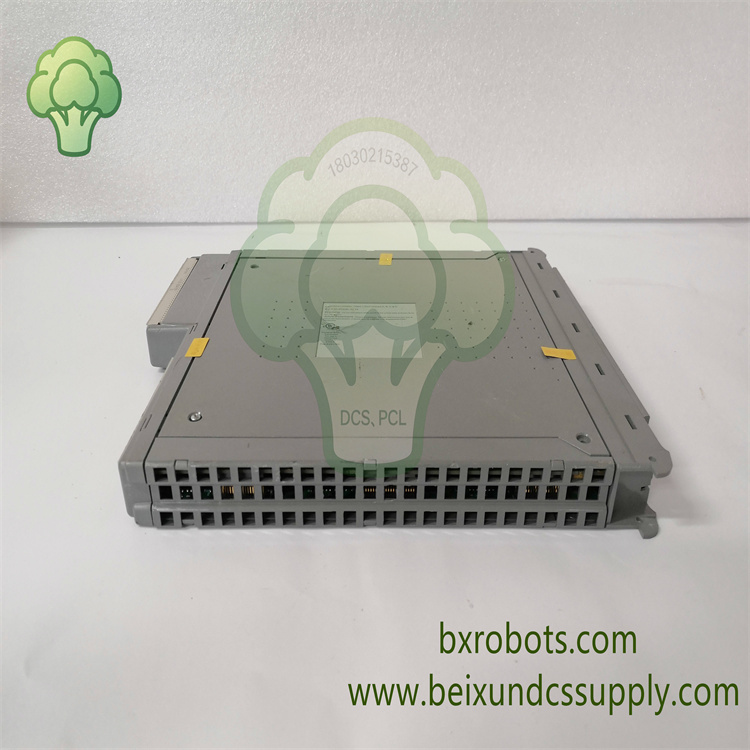

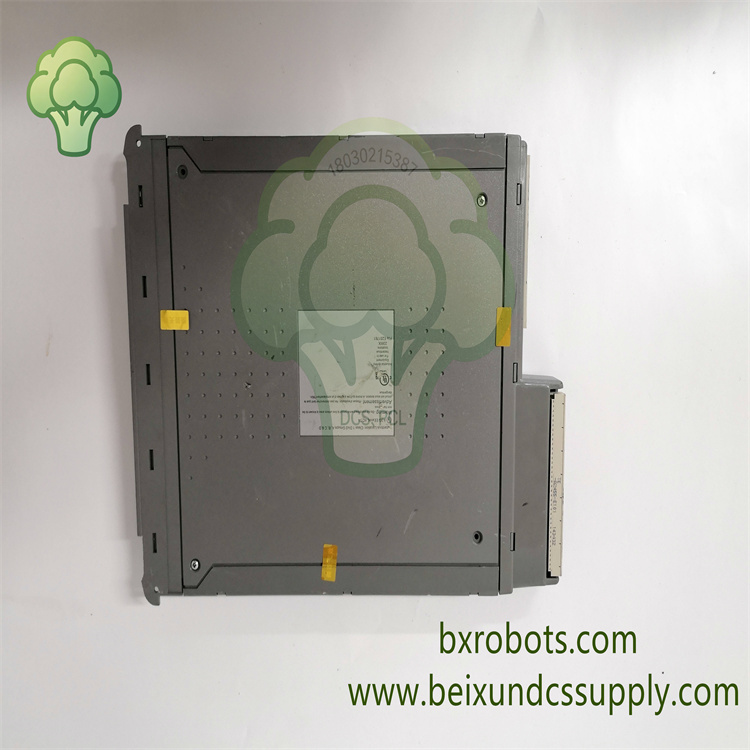

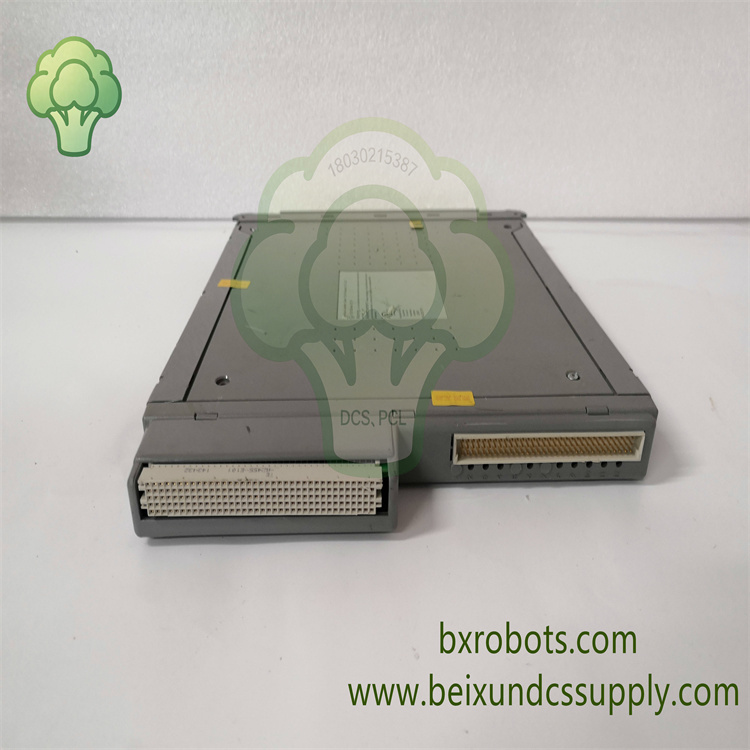

ICS TRIPLEX T8461是Trusted安全仪表系统平台高密度三重化冗余数字输出模块。这款机架式DO模块提供40路隔离输出通道，用于驱动安全控制机架现场电磁阀、电机启动器以及离散执行机构。同时采用成熟2oo3 TMR三取二表决架构，降低单点元器件故障带来的影响，保障安全回路输出稳定可靠，是石化、油气、火电厂SIS系统核心I/O硬件。

核心特性

• 40路独立输出通道划分为5个电源组，每组8个输出点，方便现场回路分组供电配置。
• 适配24/48V直流工况，单通道持续输出电流0.75A，满足现场绝大多数电磁阀、继电器负载驱动需求。
• 内置电子式闭锁短路保护，抵御现场线缆短路故障造成的器件损坏，支持通道级故障诊断反馈。
• 满足SIL3安全完整性等级，支持热插拔维护，现场更换模块无需关停整套安全机架。
• 现场侧与内部逻辑侧高压隔离设计，有效抑制地环路干扰与现场线缆引入的瞬态浪涌。
• 支持SOE事件顺序记录，时间分辨率1ms，为安全回路故障事后溯源提供精准时序数据。
• Trusted系统标准插槽插卡结构，与Trusted系列背板总线快速完成机械与电气对接。
• 面板LED指示灯组，直观显示通道状态、模块健康状态与故障告警，方便现场巡检。

技术参数

• 型号：T8461
• 品牌：ICS TRIPLEX（罗克韦尔自动化）
• 产品类型：TMR数字量输出模块
• 适配系统：Trusted SIS安全仪表系统
• 通道数量：40通道，分为5个电源组，每组8通道
• 额定输出电压：24/48V直流
• 单通道持续电流：0.75A
• 单电源组最大电流：6A
• 安全等级：SIL3
• 保护方式：电子式闭锁短路保护
• SOE事件分辨率：1ms
• 隔离耐压：最大2.5kVdc
• 安装形式：Trusted机架插槽插卡，支持热插拔
• 工作温度：‑5℃ ~ +60℃
• 重量：1.32kg

应用领域

广泛应用于油气生产装置、石化工厂、火电厂安全机架、化工行业紧急停车系统场景，在SIS控制系统中完成电磁阀、跳闸继电器、现场执行器的安全回路开关量输出任务。
