产品概述

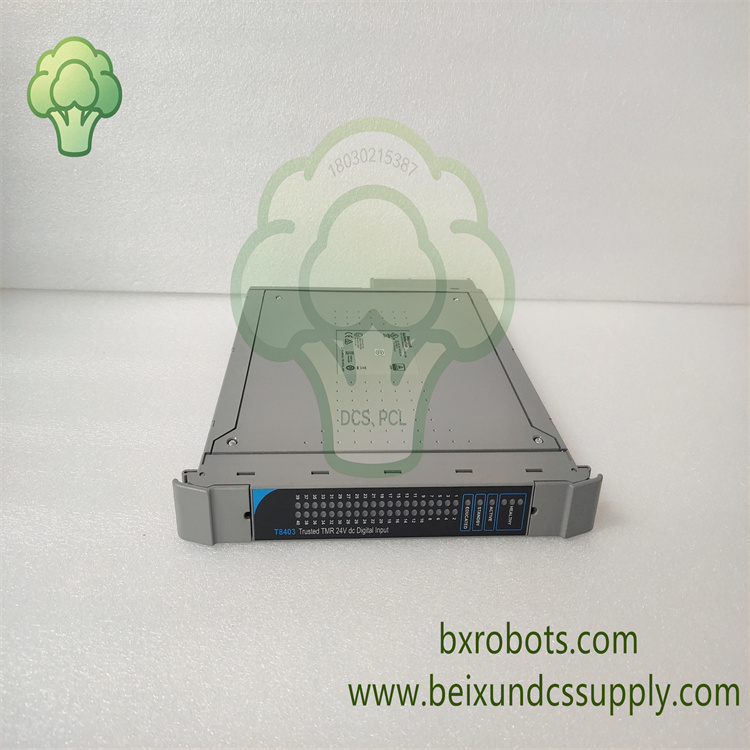

ICS TRIPLEX T8403CX 是 Trusted T8000 安全系统 TMR 数字输入模块。

模块采用三重模块冗余硬件架构设计。

用于采集现场设备送来的 24VDC 开关量信号。

通过机架背板总线，将采集到的现场数据上传至主控制器。

每一路输入信号经过三组独立电路通道进行处理。

内部表决逻辑保障信号采集结果稳定可靠。

板卡式紧凑结构，可直接安装于 Trusted 系列机架插槽。

面板配置 LED 指示灯，直观反馈各个通道工作状态。

板载电气隔离设计，提升工业现场抗干扰能力。

核心特性

提供 40 路 TMR 三重冗余数字输入通道，完成现场信号采集。

具备 1 毫秒分辨率 SOE 事件顺序记录功能。

通道级诊断机制，可以识别线路开路、短路故障。

输入标称电压 24VDC，适配工业通用开关传感器。

电气隔离屏障，隔绝现场侧带来的各类噪声干扰。

支持配置数字滤波，抑制瞬态信号扰动。

满足 SIL3 功能安全等级，适配关键工艺控制系统。

支持热插拔，可在系统运行机架内完成模块操作。

板卡防护涂层，适配复杂多变的工业环境。

技术参数

‑ 品牌：ICS TRIPLEX

‑ 型号：T8403CX

‑ 产品类型：TMR 数字输入模块

‑ 适用系统：Trusted T8000 安全控制系统

‑ 输入通道：40 路三重冗余数字输入

‑ 输入电压：18‑32VDC，标称 24VDC

‑ SOE 事件分辨率：1ms

‑ 隔离方式：通道与背板之间电气隔离

‑ 通讯方式：系统机架背板总线

‑ 安装方式：Trusted 机架标准插槽安装

‑ 使用温度：‑20℃ ~ +70℃

‑ 存储温度：‑40℃ ~ +85℃

‑ 湿度：10%‑90% RH，无凝露

‑ 防护等级：IP20（控制柜内部使用）

‑ 安全等级：SIL3

应用领域

广泛配置于工艺安全相关控制机柜内部。

适用于 ESD 紧急停车、消防保护等安全控制系统。

采集生产现场开关、传感器输出的状态信号。

油气、化工行业关键安全回路可使用该模块。

发电行业控制系统也会采用其信号采集能力。

适配对系统可靠性要求严苛的高可用安全控制场景。
