Basic Information

品牌与型号定位

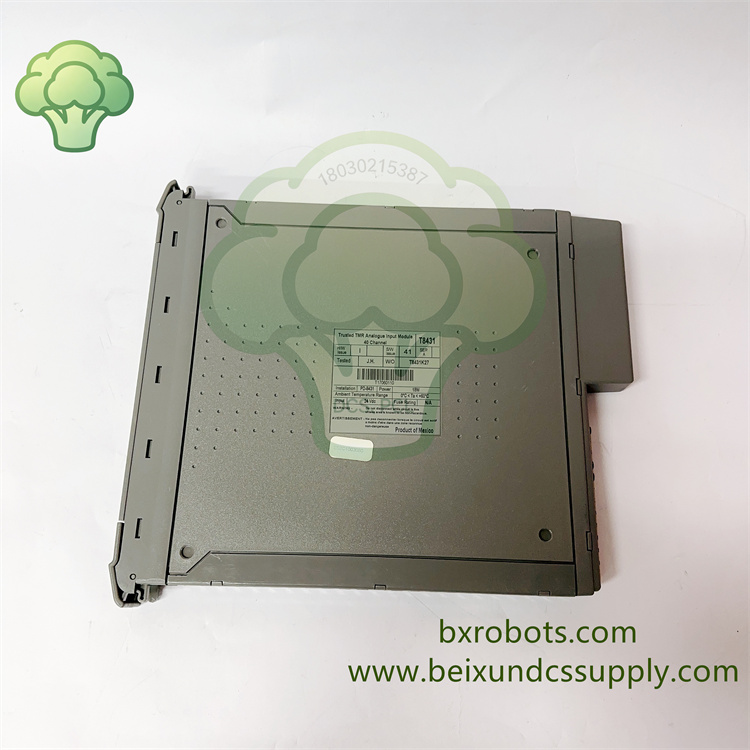

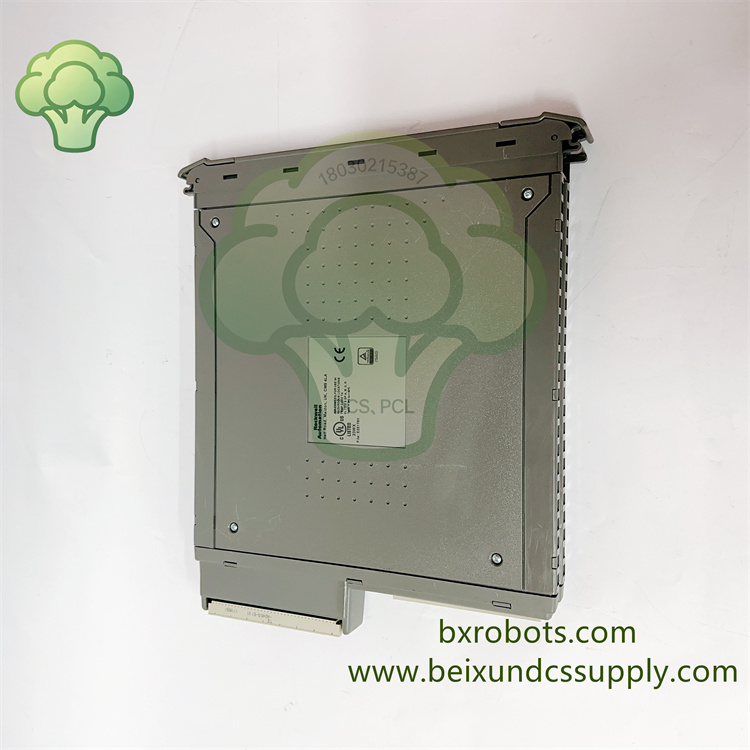

Module Introduction

1. 40 通道全独立三重冗余采集电路
   每一路模拟信号进入模块后分三路完全独立隔离采样通道并行采集，内置硬件三取二表决逻辑；单路采集回路损坏、短路、断线不影响通道最终测量值，杜绝误跳机、信号丢失，满足 SIL3 安全完整性等级硬性要求。
2. 双信号兼容输入
   单卡同时支持0~22mA 电流（标准 4-20mA 变送器）、0~6VDC 电压信号，无需更换硬件即可适配现场各类模拟仪表，覆盖压力、液位、温度、气体浓度测点。
3. 2500VAC 通道高压隔离
   全部现场输入与背板控制回路加强电气隔离，隔绝现场浪涌、变频器、大功率电机 EMI 干扰，避免强电窜入安全控制器造成系统失效。
4. 仪表回路故障在线诊断
   每通道可启用线路监测功能，自动识别信号线开路、短路、变送器故障，区分工艺正常量程与线路损坏，故障实时上传控制器存入 SOE 日志，提前预警仪表失效风险。
5. 高速采样 + 毫秒级 SOE 时序
   单通道采样更新周期仅 0.5ms，1ms 分辨率事件顺序记录，统一系统时钟同步，故障发生后精准追溯参数变化时序，满足安监事故溯源审计标准。
6. 全通道硬件自诊断体系

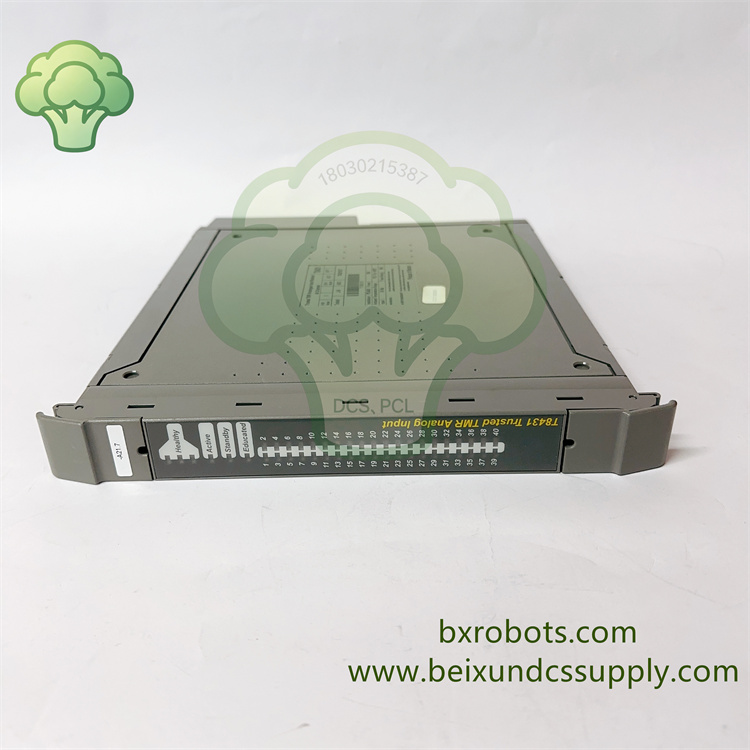

   持续自检三路采集电路、背板 TMR 通讯、模块供电、ADC 转换单元，故障通过面板三色 LED 分级告警，同步上传控制器故障代码，快速定位卡件 / 线路问题。
   整机工业宽温、全板三防涂层，适配海上 FPSO、炼化防爆区、电厂高温机柜恶劣工况；存量全球高危流程行业 SIS 系统主流替换备件。

Core Functions 核心功能

1. TMR 三重冗余容错采集（核心安全特性）
   40 通道每通道三路独立 ADC 采样电路，硬件自动三取二表决；单通道任意一路电路故障，测量值保持准确无扰动，无单点失效风险，SIL3 认证核心保障。
2. 40 路高密度模拟量采集
   电流量程 0~22mA、电压 0~6VDC 双模式自适应；16 位高精度 ADC，分辨率 3.9μA，出厂校准精度 0.03% FS，安全运行精度 ±1% FS。
3. 变送器回路断线 / 短路在线诊断
   通道可选配回路监测回路，实时检测信号线断线、正负短接，独立区分工艺正常低信号与线路硬件故障，避免保护误动作。
4. 0.5ms 高速采样、1ms SOE 事件记录
   模拟量实时刷新速度快，满足机组超速、炉膛压力、可燃气体快速联锁保护；所有参数越限、通道故障生成带毫秒时标事件，完整归档备查。
5. 2500Vrms 高压电气隔离
   现场仪表侧与背板控制回路强化隔离，抑制地电位差、雷击浪涌、传动设备电磁干扰，保护安全控制器核心 CPU。
6. 机架在线热插拔维护
   冗余 SIS 架构下可单独更换故障 T8431，无需装置停机、不中断全厂安全联锁，大幅缩短检修窗口。
7. 单通道独立参数自由组态
   每通道可单独配置量程、高低限报警、线路监测启用 / 关闭、SOE 记录开关，适配多样化现场变送器、气体探测器。
8. 防爆场景兼容配套
   搭配防爆型 FTA 端子底座，可直接用于 Class I Div2/ATEX IECEx 危险区域机柜安装，适配 LNG、海上平台防爆工艺区。

Electrical Specifications 电气参数

• 背板供电：20~32VDC，整机典型功耗 6.5W
• 输入通道：40 路隔离模拟输入
• 输入信号：0~22mA DC（4-20mA 变送器）、0~6VDC DC 电压
• ADC 分辨率：16 位，电流分辨率 3.9μA
• 采样更新周期：0.5ms
• SOE 时间分辨率：1ms
• 通道隔离耐压：2500Vrms 加强隔离
• 安全精度：±1% FS；校准精度 0.03% FS
• 输入阻抗：电流模式低阻抗适配两线制变送器
• 安全架构：TMR 三取二硬件表决、HIFT 硬件容错
