产品概述

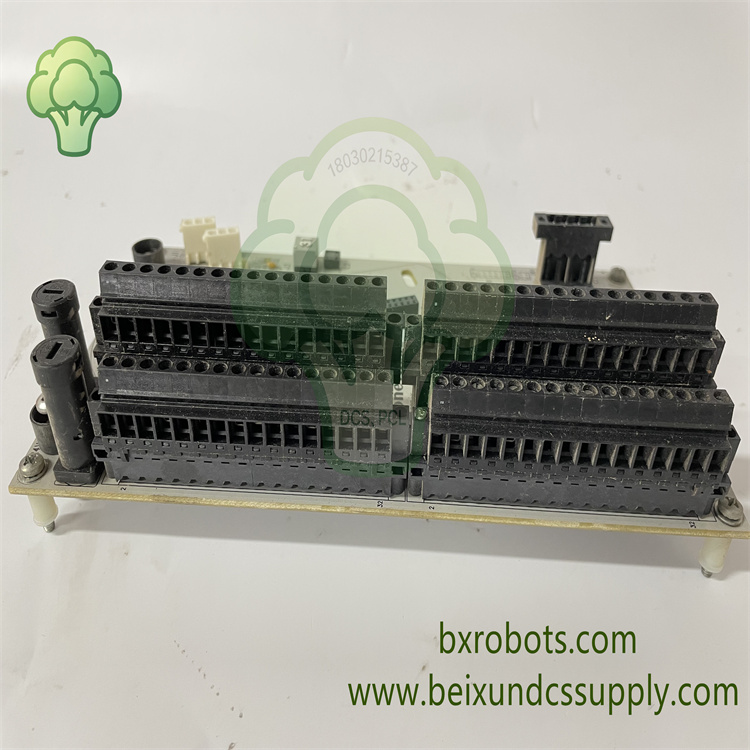

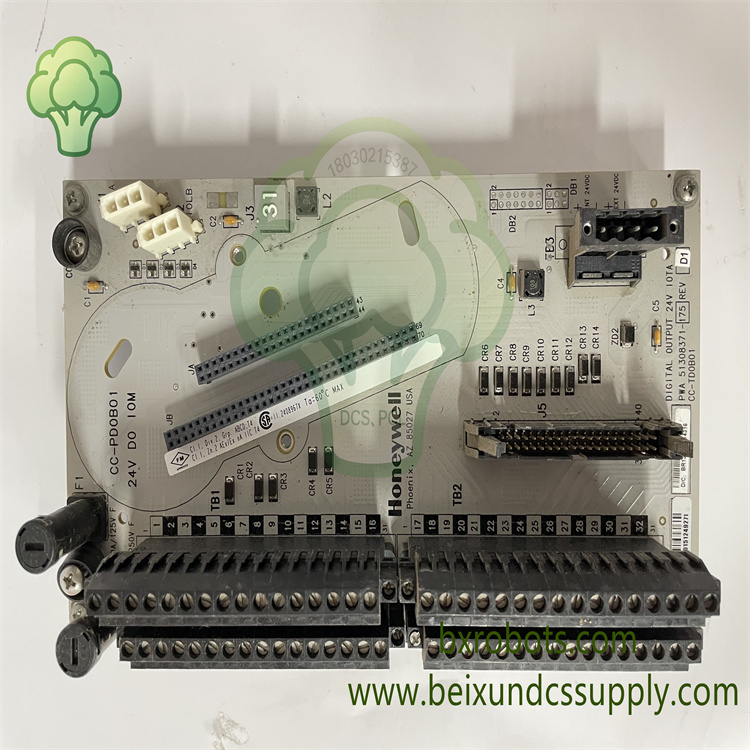

霍尼韦尔CC‑TDOB01是Experion PKS C300 DCS系统非冗余32通道24VDC总线型数字量输出IOTA端子装配组件。该模块将控制器逻辑指令转换成开关输出信号，驱动现场电磁阀、中间继电器等离散执行器件。模块安装于C系列I/O机架内部，与CC‑PDOB01逻辑输出模块配对使用，通过I/O‑link总线接收C300控制器下发输出指令。

核心特性

• 32路24VDC总线型数字量输出端子，承接现场开关类执行设备接线
• 无熔丝短路保护设计，故障通道单独断电，其余通道可继续维持工作
• 内置完善板载诊断，支持短路、负载开路检测，实时反馈各通道运行状态
• 支持正向/反向输出逻辑、故障安全状态，单通道可配置锁存、脉冲、PWM脉冲调制输出
• 系统侧与现场侧电气隔离，能够抵御工业现场复杂电磁干扰
• 适配C系列标准机柜，可选择系统内部供电或者外部24VDC现场激励供电

技术参数

• 型号：CC‑TDOB01
• 品牌：霍尼韦尔 Honeywell
• 适配系统：Experion PKS C300 DCS控制器
• 通道数量：32通道24VDC总线型数字量输出
• 输出规格：24VDC，单通道最大0.5A
• 安装方式：C‑series I/O机架安装，搭配CC‑PDOB01逻辑模块
• 通讯接口：I/O‑link总线对接C300控制器
• 主要功能：现场数字输出端子转接、电气隔离，驱动电磁阀与继电器设备

应用领域

霍尼韦尔CC‑TDOB01 IOTA端子组件广泛应用于石油化工、火力发电、炼油厂、化工生产装置，为Experion PKS DCS工艺控制回路完成阀门及执行机构的开关控制工作。
