产品概述

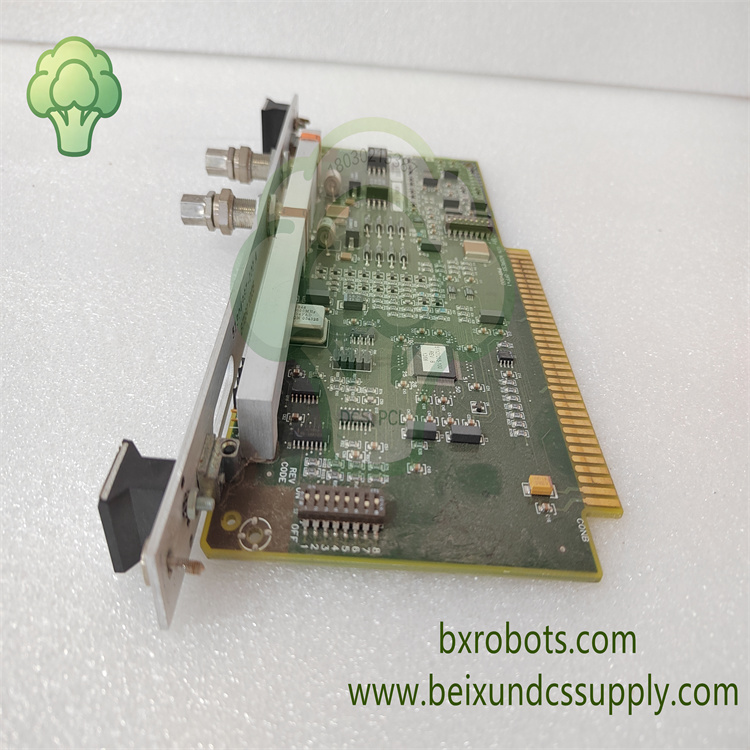

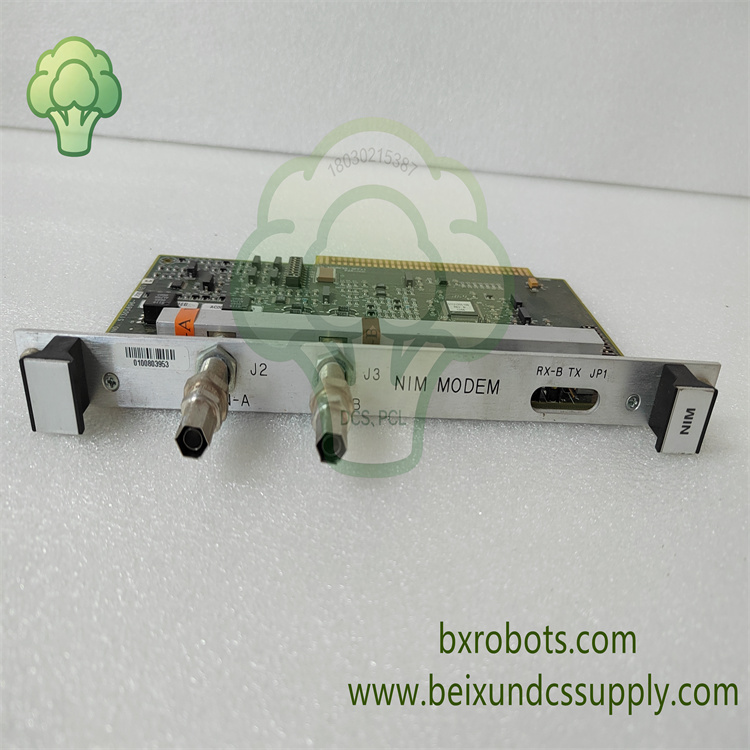

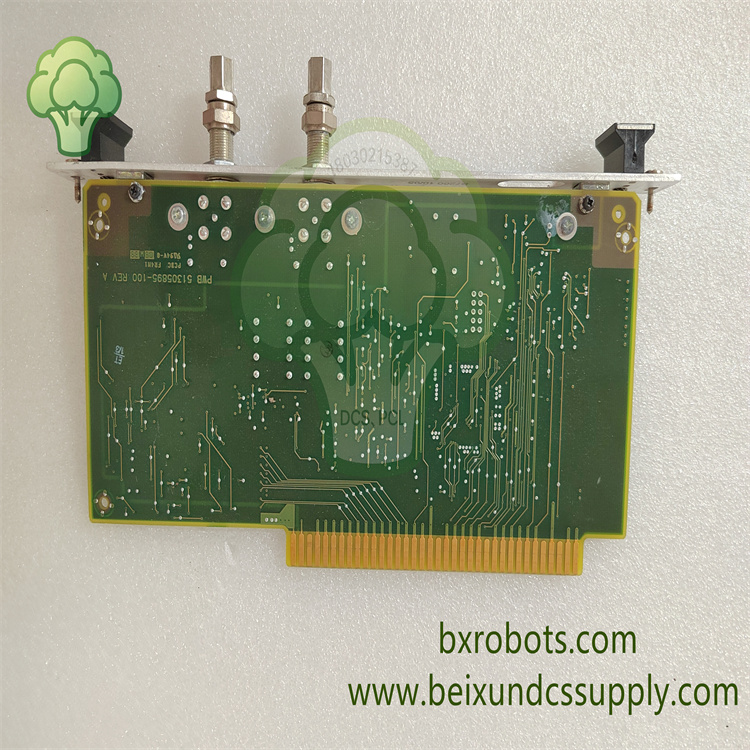

Honeywell 51305896‑200 NIM MODEM是霍尼韦尔TDC3000、TPS集散控制系统专用拨号调制解调器接口板。该插卡安装于NIM网络接口机架内部，为UCN网络控制节点提供拨号远程通讯通道。同时支持工程师通过电话线路对HPM控制器、GUS操作站实现远程诊断、参数下装与紧急干预，在主网络链路异常时作为重要备用通讯接入手段，是石化、化工、火电厂DCS控制柜面向维护场景的关键硬件。

核心特性

• 支持V.22、V.23、V.32标准调制解调协议，具备自动协商能力，适配专线、电话线多种通讯环境。
• 具备远程拨号接入与自动应答功能，维护人员可远程访问UCN节点资源，无需现场物理操作。
• 对接NIM机架背板总线，实现调制解调电路与UCN网络子系统之间稳定的数据交互。
• 面板状态指示灯展示电源、线路载波以及数据收发状态，方便现场调试与故障排查。
• NIM机架标准前插卡结构，在现有控制柜内安装、更换、日常维护操作便捷。
• 光纤或主网络通讯故障时提供有效备用访问通路，提升长期运行工艺装置的系统可维护性。
• 工业级电路设计，增强机柜电磁噪声抗干扰能力，保障拨号链路数据传输稳定。
• 元器件经过严苛筛选，可在控制室机柜宽温工况下长期连续运行。

技术参数

• 型号：51305896‑200，NIM MODEM
• 品牌：Honeywell霍尼韦尔
• 产品类型：NIM机架拨号调制解调器接口板
• 适配系统：Honeywell TDC3000 / TPS DCS系统，UCN网络
• 调制解调协议：V.22、V.23、V.32自动协商
• 安装形式：NIM机架前插卡板
• 供电方式：由NIM机架背板供电
• 工作温度：‑20℃ ~ +70℃
• 工作湿度：5%‑95%，无冷凝

应用领域

广泛应用于石化工厂控制室、化工工艺装置、火电厂TDC3000/TPS DCS机柜场景，承担UCN网络控制节点拨号远程接入与远程诊断通讯工作。
