产品概述

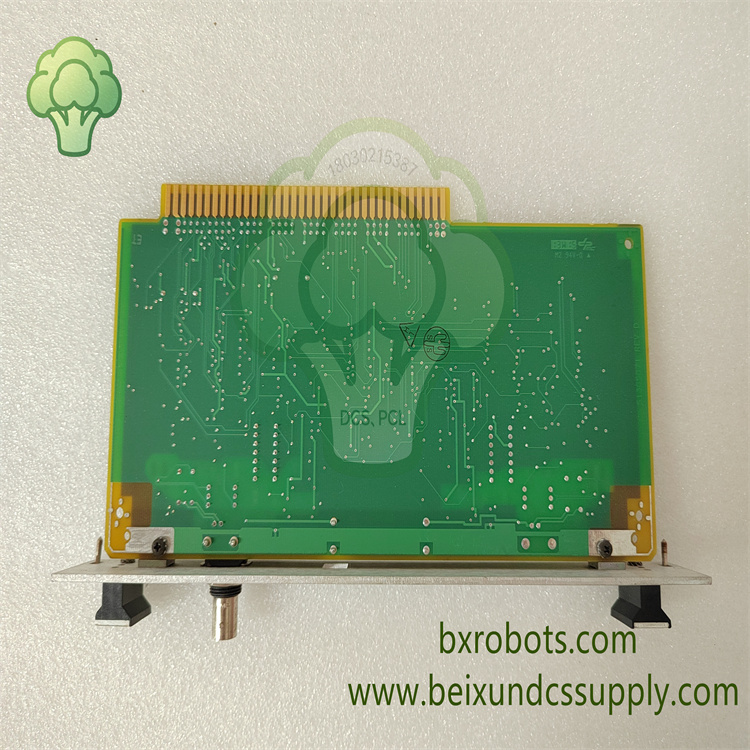

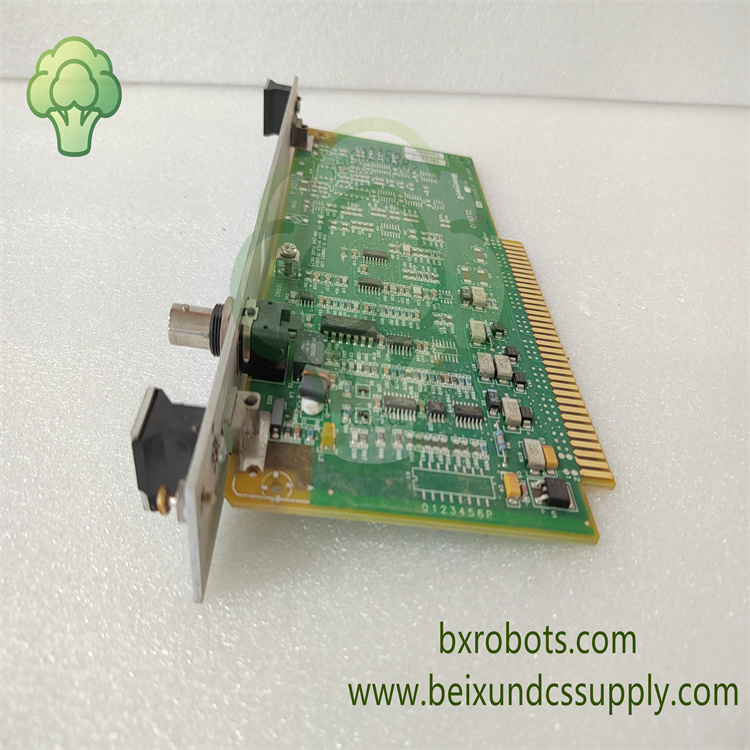

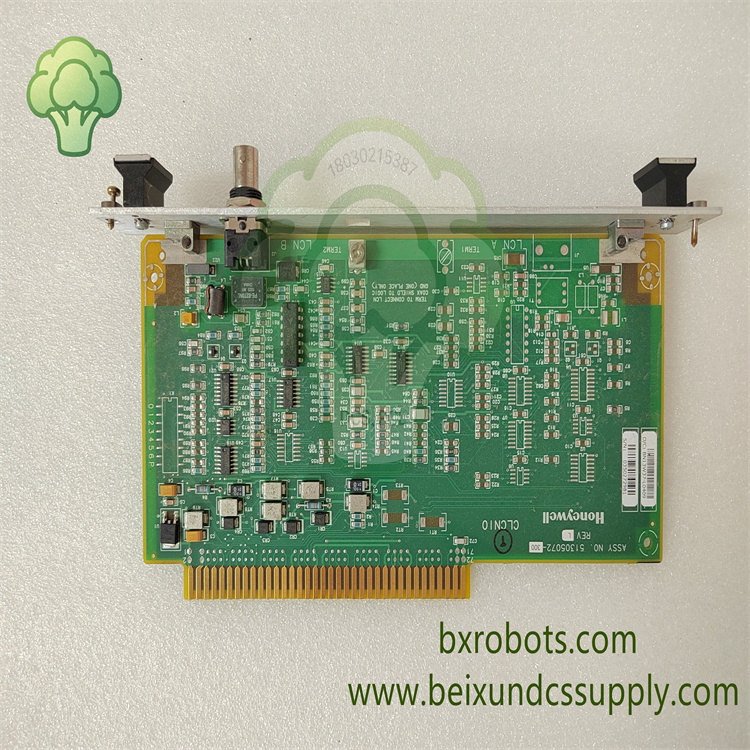

Honeywell 51305072‑300 CLCN‑B是霍尼韦尔TDC3000集散控制系统专用LCN‑B通道同轴接口板卡。该插卡安装于双节点机架内部，通过BNC接口将控制节点硬件接入LCN‑B同轴主干电缆，完成Local Control Network本地控制网络B侧物理层信号收发。同时可与CLCN‑A（51305072‑200）配合搭建完整A/B双冗余LCN网络架构，提升控制器、操作站及其它LCN节点通讯容错能力，广泛应用于石化、化工、火电厂工艺控制柜。

核心特性

• 配置LCN‑B BNC同轴接口，完成节点机架与LCN‑B主干同轴电缆物理链路对接。
• 实现LCN‑B总线物理层信号收发，支撑冗余LCN网络上各自动化节点实时数据交互。
• 自带终端匹配开关，满足总线段阻抗匹配要求，方便现场网络调试作业。
• 持续监测LCN‑B通道链路状态，便于维护人员快速定位线缆故障与接口异常。
• 双节点机架标准插卡结构，与TDC3000节点背板总线完美适配，安装替换便捷。
• 和CLCN‑A板卡组成完整LCN冗余通讯，单通道链路故障时网络业务可持续运行。
• 工业级电路设计，增强机柜电磁噪声抗干扰能力，保障同轴信号稳定传输。
• 元器件经过严苛筛选，可在控制室机柜宽温环境中长期连续运行。

技术参数

• 型号：51305072‑300，CLCN‑B
• 品牌：Honeywell霍尼韦尔
• 产品类型：LCN同轴B通道接口板
• 适配系统：Honeywell TDC3000 DCS系统
• 网络接口：LCN‑B BNC同轴接口，带终端匹配开关
• 总线协议：Local Control Network（LCN）本地控制网络
• 安装形式：双节点机架插卡板
• 供电方式：由节点机架背板供电
• 工作温度：0℃ ~ +60℃
• 工作湿度：5%‑95%，无冷凝

应用领域

广泛应用于石化工厂控制室、化工工艺装置、火电厂TDC3000 DCS机柜场景，承担TDC3000控制节点LCN‑B冗余主干网络物理层接入与信号收发工作。
