产品概述

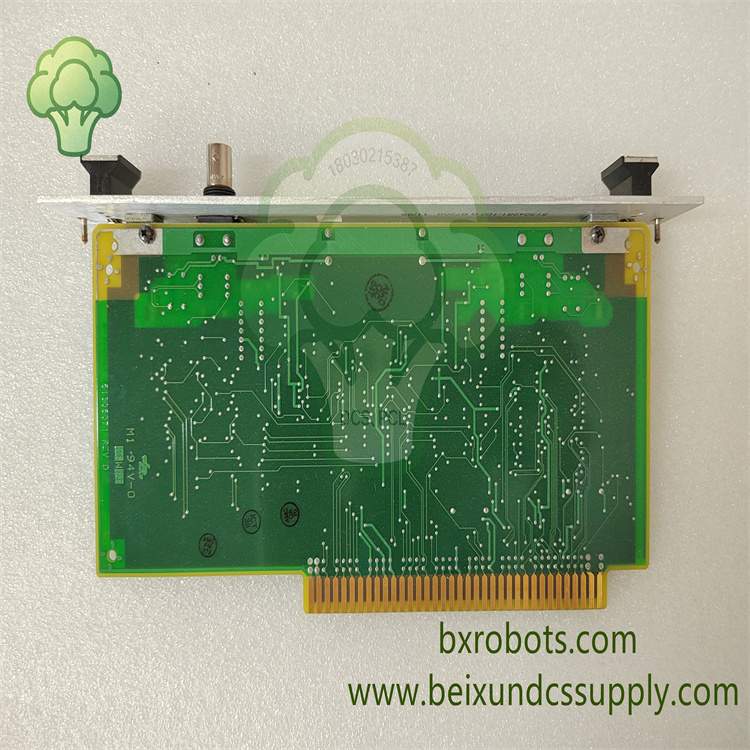

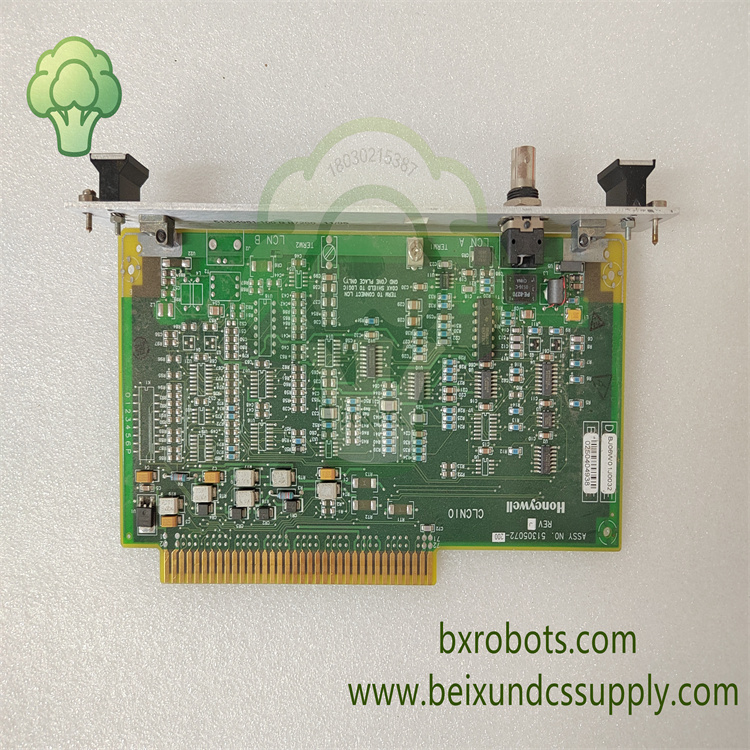

Honeywell 51305072‑200 CLCN‑A是霍尼韦尔TDC3000集散控制系统专用LCN‑A通道同轴接口板卡。该插卡适配双节点机架，通过BNC同轴端口将控制节点硬件接入Local Control Network本地控制网络，完成LCN总线物理层信号收发，保障控制器、操作站及其它LCN节点之间高速确定性数据交互，维持整套TDC3000系统主干网络稳定运行，是石化、化工、火电厂工艺控制柜必不可少的通讯硬件。

核心特性

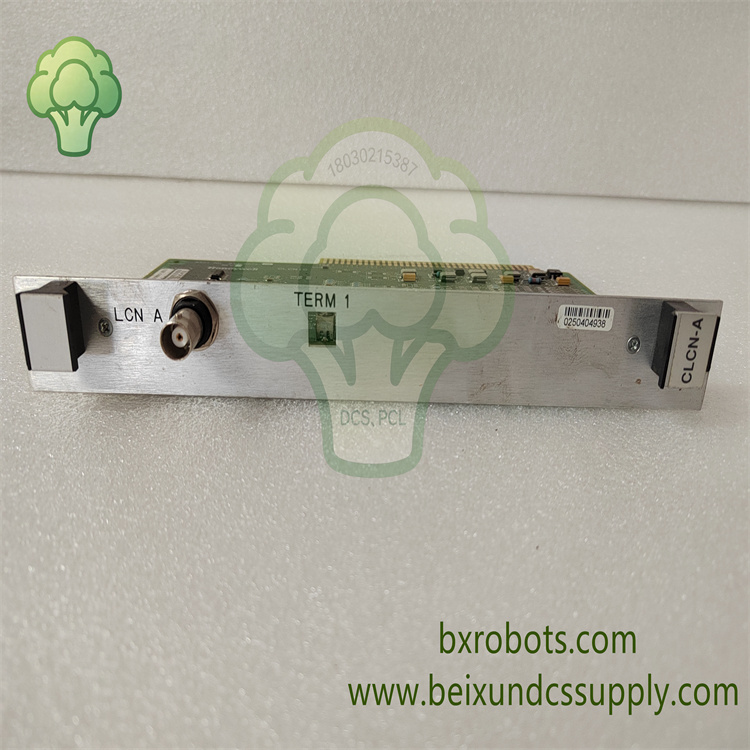

• 配置LCN‑A BNC同轴接口，完成机架节点与LCN主干同轴电缆物理链路对接。
• 实现本地控制网络LCN物理层信号收发，支持LCN总线上多节点设备实时数据交互。
• 自带终端匹配开关，满足LCN总线段终端匹配要求，简化现场网络调试作业。
• 持续监测LCN‑A通道链路状态，便于技术人员快速定位线缆故障或接口异常。
• 双节点机架标准插卡结构，与TDC3000节点背板总线适配，安装替换便捷。
• 可搭配CLCN‑B板卡组成LCN A/B双冗余网络架构，提升系统网络运行可靠性。
• 工业级电路设计，增强机柜电磁噪声抗干扰能力，保障同轴信号稳定传输。
• 元器件经过严苛筛选，可在控制室机柜宽温环境中长期连续运行。

技术参数

• 型号：51305072‑200，CLCN‑A
• 品牌：Honeywell霍尼韦尔
• 产品类型：LCN同轴A通道接口板
• 适配系统：Honeywell TDC3000 DCS系统
• 网络接口：LCN‑A BNC同轴接口，带终端匹配开关
• 总线协议：Local Control Network（LCN）本地控制网络
• 安装形式：双节点机架插卡板
• 供电方式：由节点机架背板供电
• 工作温度：0℃ ~ +60℃
• 工作湿度：5%‑95%，无冷凝

应用领域

广泛应用于石化工厂控制室、化工工艺装置、火电厂TDC3000 DCS机柜场景，承担TDC3000控制节点LCN‑A主干网络物理层接入与信号收发工作。
