产品概述

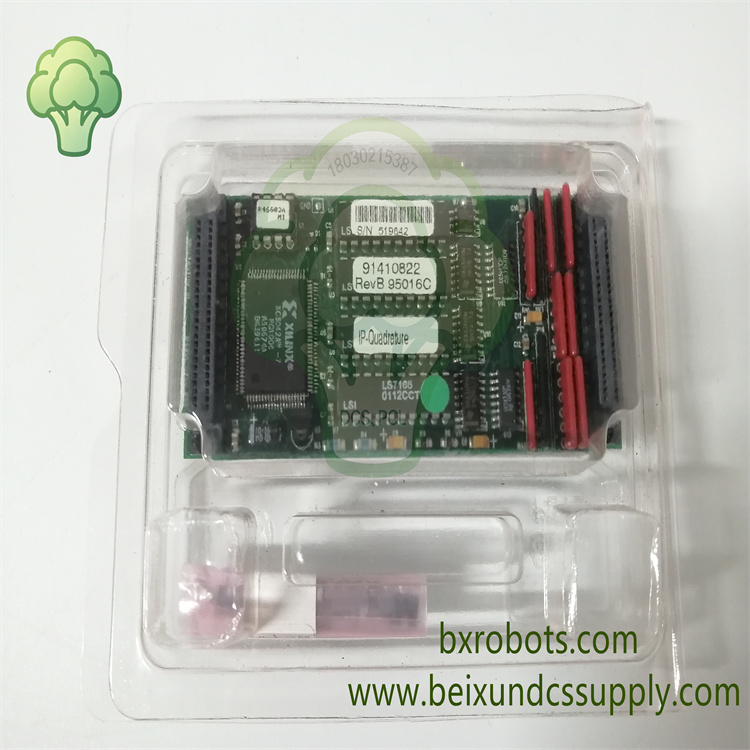

GE IP-QUADRATURE是面向GE工业自动化控制平台开发的高精度正交编码器接口模块，在运动控制回路中作为增量式编码器与PLC控制器之间的信号反馈网关。模块接收旋转编码器输出的A/B正交差分脉冲以及Z相索引脉冲，完成高速脉冲计数与信号解码运算，实时计算转轴位置、旋转速度以及运动方向，将处理后的运动数据上传至GE PACSystems RX7i和Series 90-70 PLC背板，为自动化设备与精密运动场景提供可靠位置反馈。

该模块支持TTL、HTL差分编码器信号输入，具备高脉冲计数频率，适配高速动态运动工况。编码器现场线路与内部逻辑电路之间带有电气隔离，抑制工业环境电磁干扰。面板LED指示灯直观显示通道状态与诊断报警信息。机架式安装结构，可在控制柜宽温环境中长期稳定运行，方便多轴定位与同步调速项目的系统配置。

核心特性

• 高性能正交编码器接口模块，型号GE IP-QUADRATURE
• 采集增量编码器A/B/Z三相正交脉冲信号
• 实时计算位置、转速、运动方向，实现闭环运动反馈
• 兼容TTL、HTL差分编码器输入，支持高频脉冲计数
• 电气隔离设计，降低现场线缆带来的噪声干扰
• 适配GE PACSystems RX7i以及Series 90-70 PLC平台
• 面板LED指示灯，用于通道状态查看与故障诊断
• 机架背板安装，可直接集成至GE PLC机架系统
• 宽工作温度区间，电磁兼容与抗振动性能优异

应用领域

GE IP-QUADRATURE为工业运动控制系统提供编码器反馈采集。典型场景应用于数控设备、包装机械、自动化装配产线、物料输送设备、风机变桨控制系统，实现多轴定位与速度同步，保障高精度自动化生产作业。
