产品概述

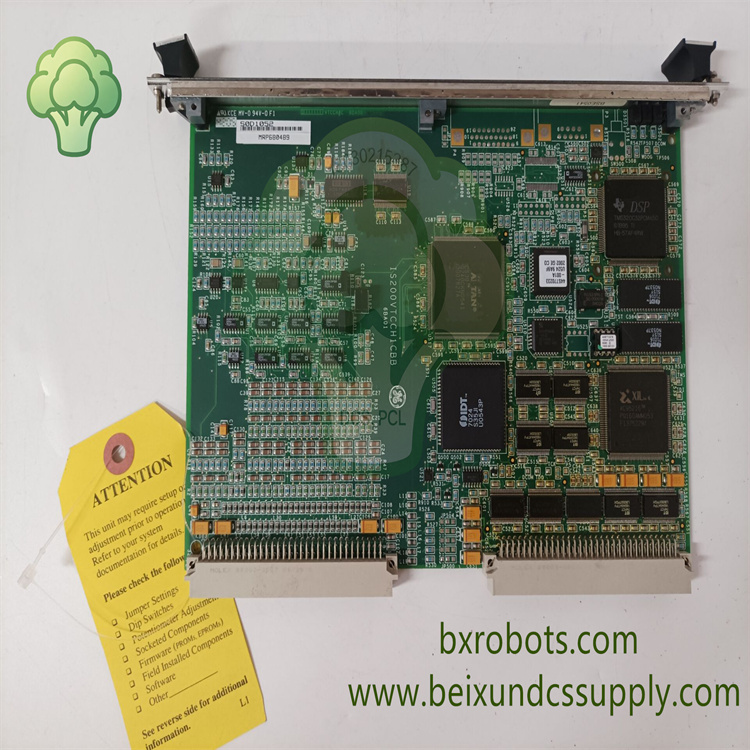

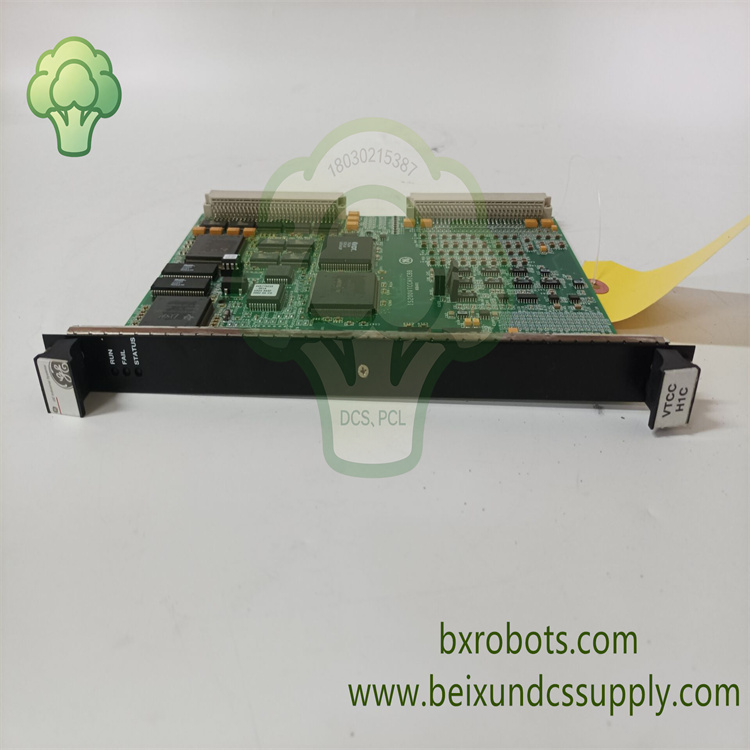

GE MRP680489，型号IS200VTCCH1CBB，是面向GE Speedtronic Mark VI汽轮机控制平台的VTCC高密度热电偶输入VME板卡，作为燃气轮机、汽轮机组热状态监测的前端温度采集单元。该板卡最多接收24路热电偶传感器输出的微弱毫伏信号，完成冷端补偿运算，将原始毫伏信号转换为精准数字温度数据，向主控制器传输温度测量值，实现透平热保护、性能计算与超温报警逻辑。

板卡支持E、J、K、S、T多种热电偶类型，兼容接地与非接地热电偶探头。内置硬件信号滤波电路，抑制微弱毫伏测量回路的电气噪声。电路板带有三防涂层，抵御电厂控制柜内湿气、粉尘与腐蚀性颗粒。板卡占用VME机架单槽位，可搭配DTTC、TBTC端子板完成现场传感器接线。内置冷端补偿传感器，消除端子处环境温度波动带来的温度测量偏差。依托VME背板总线，与Mark VI机架内其他控制模块交互实时温度数据。

核心特性

• VTCC 24通道热电偶输入板卡，专为GE Speedtronic Mark VI汽轮机控制系统设计
• 兼容E、J、K、S、T型热电偶，支持接地与非接地传感器探头
• 集成冷端补偿CJC功能，保障温度测量精度
• 硬件滤波电路，降低热电偶微弱毫伏信号的干扰
• 内置自诊断功能，检测传感器断线、线路故障以及冷端补偿异常
• 带三防涂层PCB电路板，在电厂控制柜严苛工况稳定运行
• 标准单槽VME结构，可直接安装至Mark VI控制机架
• 可配套DTTC或TBTC端子板，完成现场热电偶接线
• 支持单套以及TMR三模冗余系统架构配置
• 背板供电，通过VME总线向主控制器上传温度数据

应用领域

GE MRP680489 IS200VTCCH1CBB是燃气轮机、汽轮机组控制系统的核心温度采集部件，广泛应用于火力发电厂、联合循环电站场景。板卡持续监测汽轮机排气温度、缸体金属温度以及轴承温度。可无缝集成在Mark VI控制机架内，完成透平机组热状态监测与超温保护。
