产品概述

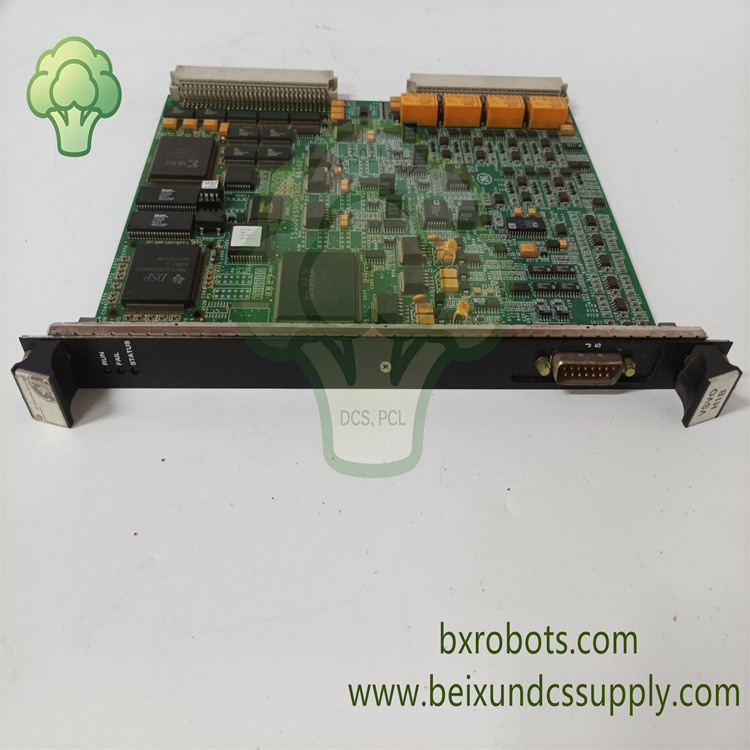

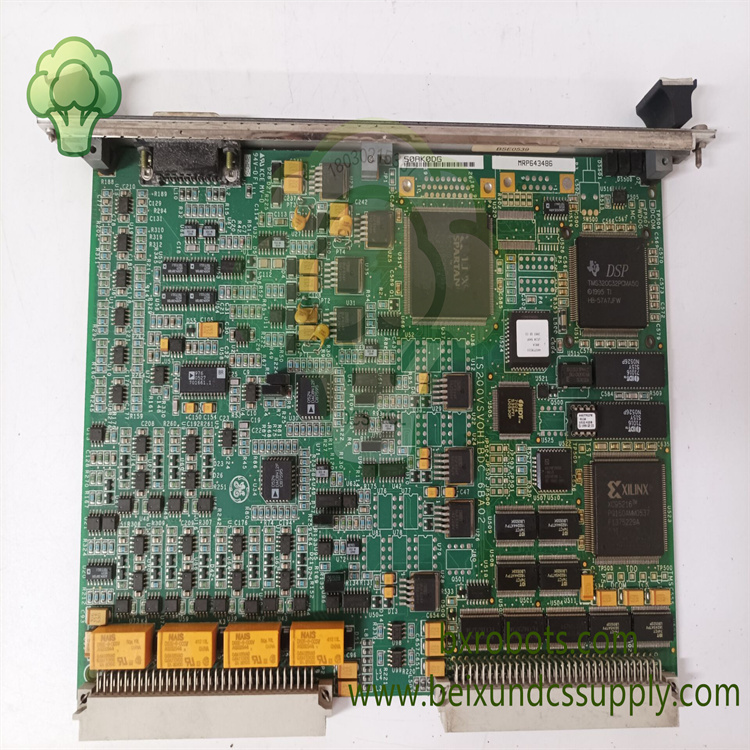

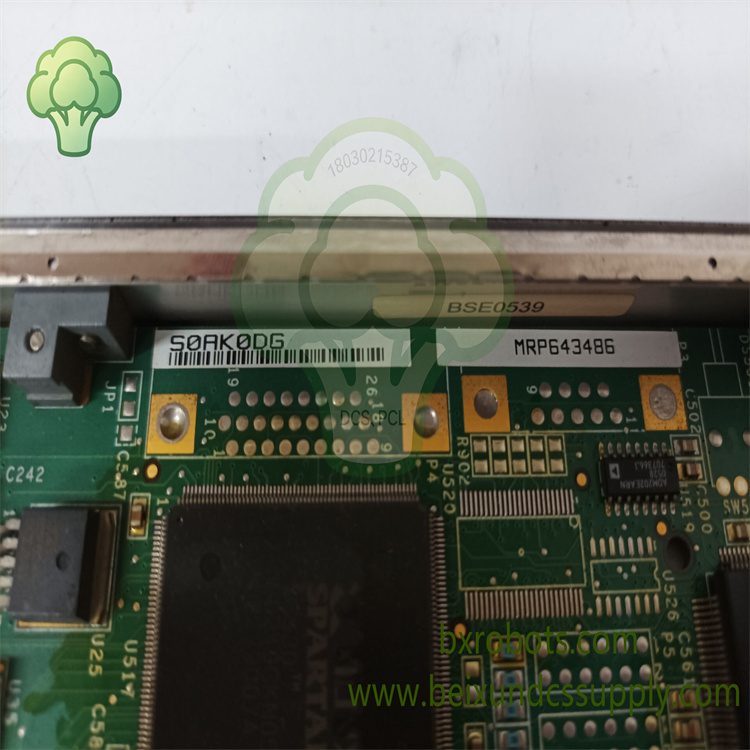

GE MRP643486，型号IS200VSVOH1BDC，是面向GE Speedtronic Mark VI汽轮机控制平台的VSVO高性能伺服控制卡，作为主控制器与现场电液伺服阀之间的核心伺服接口单元。该板卡将主处理器下发的数字控制指令转换为双向电流驱动信号，调节伺服阀开度。同时采集LVDT阀位反馈信号以及脉冲转速信号，为燃气轮机、汽轮机组的燃料阀、蒸汽调节阀、截止阀搭建高精度闭环调节回路。

板卡支持2kHz至14kHz脉冲速率输入，用于转子转速传感器监测。每一路伺服通道最多接入3路LVDT反馈传感器，模块内部可实现中值、高选或低选信号选择逻辑。电路板带有三防涂层，抵御电厂控制柜内湿气、粉尘与腐蚀性颗粒物。板卡占用VME机架单槽位，连接Mark VI背板总线，与其他控制板高速交互数据。模块支持双线圈或三线圈伺服阀配置，可在TMR三模冗余系统架构下稳定运行，内置诊断电路持续监测伺服驱动状态、LVDT信号完整性与硬件故障。

核心特性

• VSVO伺服控制板卡，专为GE Speedtronic Mark VI汽轮机控制系统设计
• 高精度双向电流输出，驱动电液伺服阀执行机构
• 支持LVDT阀位反馈采集，以及2~14kHz脉冲转速信号采集
• 每个伺服通道最多接入3路LVDT传感器，自带灵活信号选择逻辑
• 兼容双线圈、三线圈伺服阀配置，适配透平各类阀门控制场景
• 带三防涂层PCB电路板，在电厂控制柜严苛工况稳定运行
• 标准单槽VME结构，可直接安装至Mark VI控制机架
• 内置自诊断功能，检测驱动回路、LVDT与各类信号异常
• 适配TMR三模冗余架构，用于关键汽轮机保护控制
• 背板供电，依托VME总线与主控制器完成数据交互

应用领域

GE MRP643486 IS200VSVOH1BDC是燃气轮机、汽轮机组控制系统的核心阀门控制部件，广泛应用于火力发电厂、联合循环电站场景。板卡完成燃料阀、主汽阀以及辅助液压阀的闭环调节。可无缝集成在Mark VI控制机架内，保障阀门定位精准、机组负荷调节稳定，支撑透平机组安全运行。
