产品概述

GE IS200JPDDG1AAA是高密度DC PDM直流配电板，专为GE Speedtronic Mark VI汽轮机控制平台打造，作为汽轮机控制柜内部的电源分配枢纽。该板卡支持24V、48V、125V直流输入，将输入电源拆分为多路独立输出支路，为机柜内各类I/O模块与控制负载供电。每一路输出支路都配置独立熔丝，避免单一支路故障扩散，保障其余回路稳定供电。

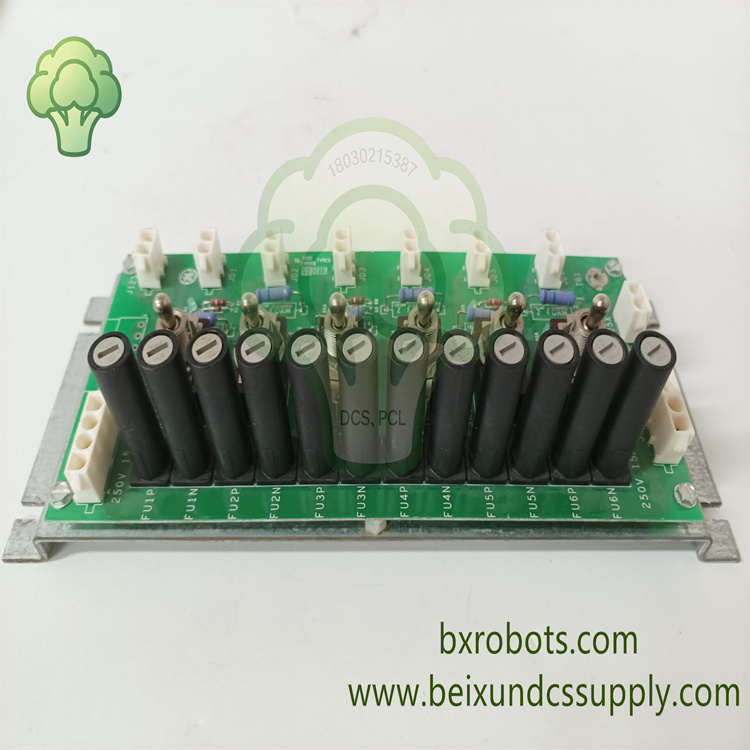

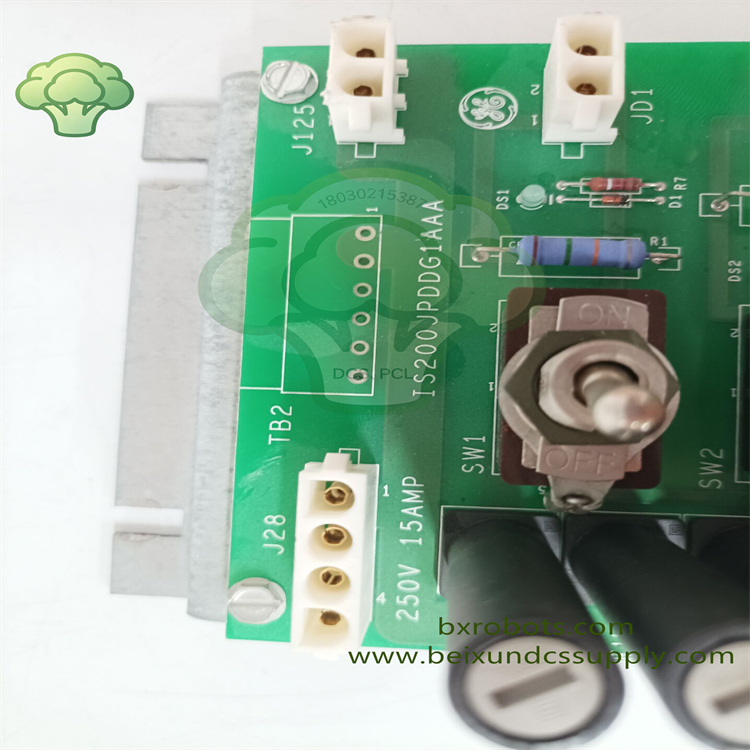

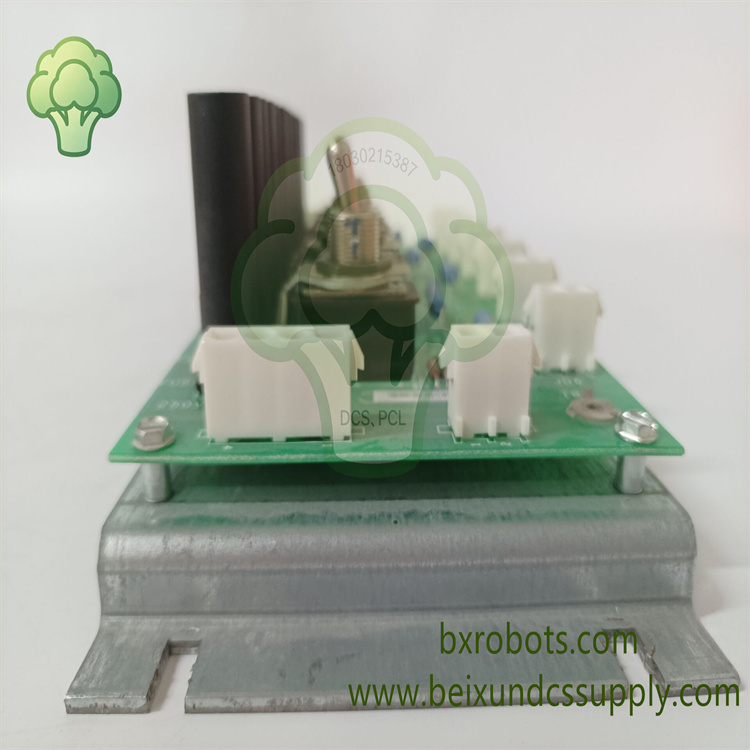

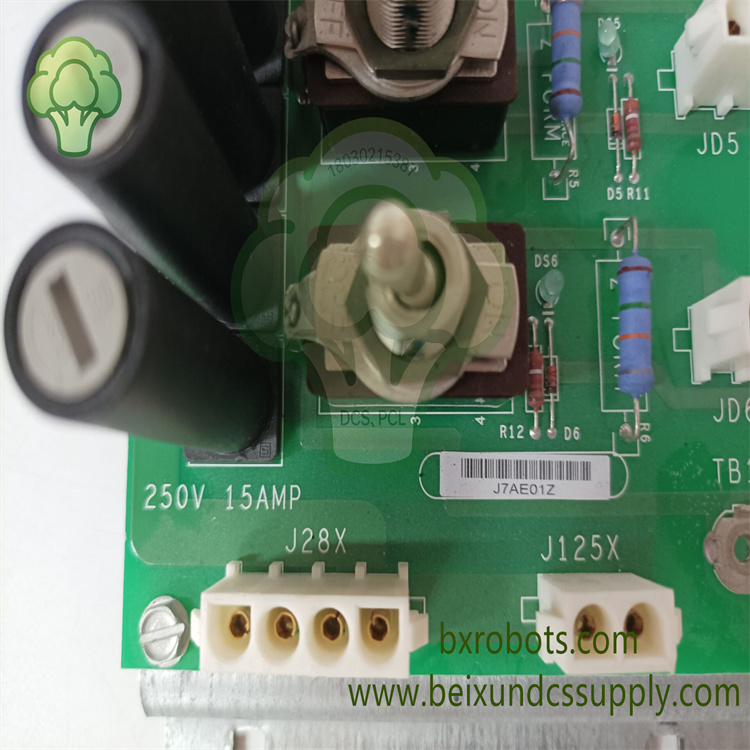

板卡搭载6路拨动开关与配套熔丝组件，每一路通道配备独立LED指示灯，直观展示各支路电源运行状态。产品采用坚固PCB电路板与工业连接器，简化机柜内部布线工作。用户可通过专用连接器实现多块板卡菊花链级联，拓展整体配电容量。产品可直接安装在Mark VI控制柜标准机架槽位，完成机柜内部电源分配。

核心特性

• DC PDM高密度直流配电板，适配GE Mark VI汽轮机控制系统
• 支持24V、48V、125V直流输入，适配多种现场直流供电方案
• 每一路电源支路独立熔丝保护，限制故障范围，防止故障扩散
• 内置6个拨动开关，可单独控制每一路电源通道的通断
• 独立LED状态指示灯，实时显示各电源支路工作状态
• 支持菊花链级联方式，实现多板卡配电容量扩展
• 紧凑PCB结构，降低控制柜内部整体布线复杂度
• 标准机架式安装结构，适配Mark VI控制柜背板布局
• 优秀抗干扰能力，可稳定运行于电厂控制柜工业环境
• 满足燃气轮机、汽轮机组控制柜的工业安全规范

应用领域

GE IS200JPDDG1AAA是燃气轮机、汽轮机组控制系统的核心电源分配部件，广泛应用于火力发电厂、联合循环电站场景。板卡为I/O组件与控制硬件提供带保护的直流电源，可无缝集成在Mark VI控制柜成套系统，完成透平机组保护与调节回路的电源管理。
