产品概述

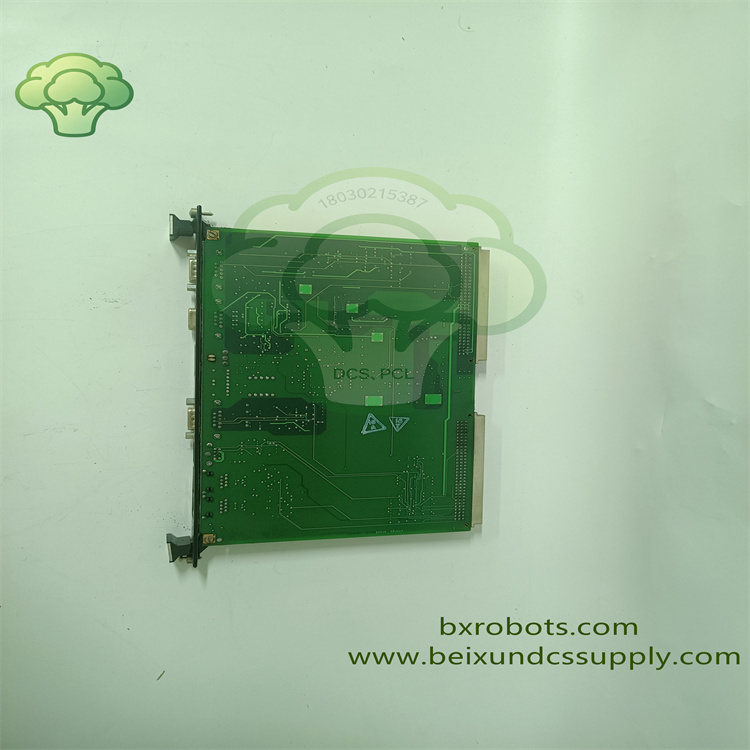

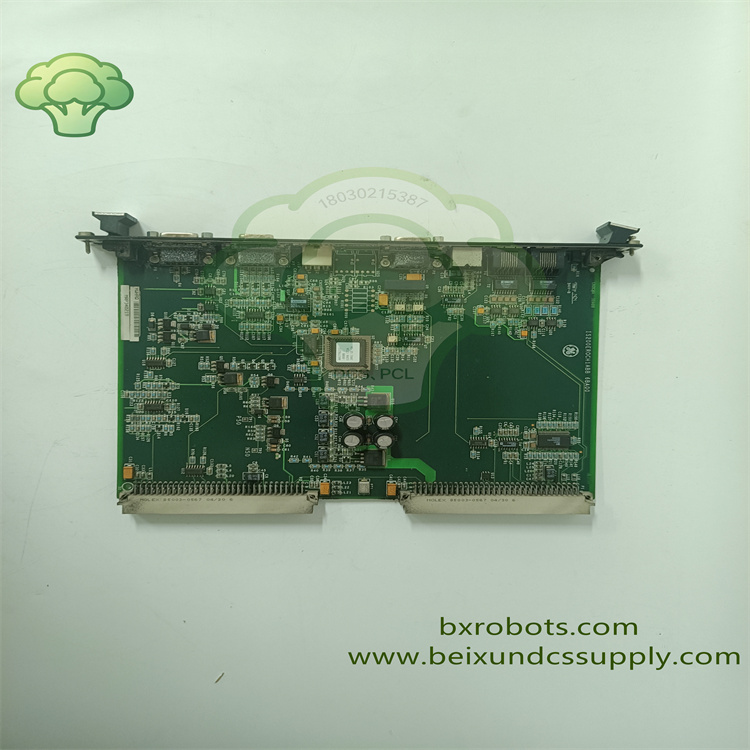

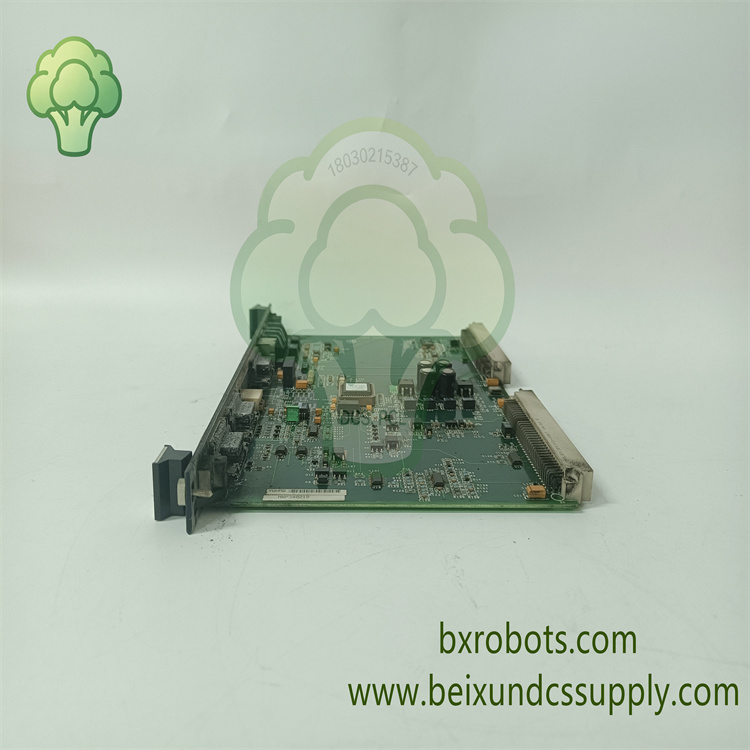

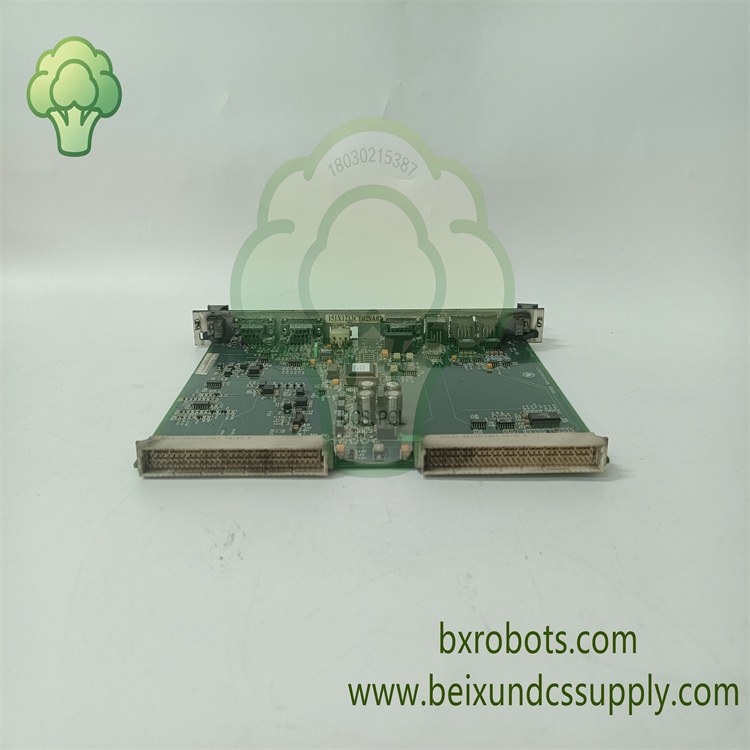

GE IS200EROCH1ABB是EROC外部继电器输出卡，专为GE Speedtronic Mark VI与Mark VIe汽轮机控制平台研发，作为主控制器与现场执行机构之间高可靠的硬件继电器接口。该板卡把内部控制逻辑指令转换为物理干接点继电器信号，输出关键信号用于汽轮机紧急跳闸保护、燃料阀控制以及辅助设备的开关控制任务。

模块配备16路独立SPDT单刀双掷Form-C继电器通道，单通道可承载5A@250V AC或5A@30V DC阻性负载切换。板卡采用24V直流驱动继电器线圈，线圈与触点回路之间具备电气隔离，隔绝通道间相互干扰。产品采用失电安全设计，一旦控制电源丢失，继电器触点自动切换至预设安全位置，保障透平机组安全。每路通道配备双LED指示灯，直观显示线圈工作状态与故障信息，方便现场巡检。板卡可直接安装在Mark VI、Mark VIe控制柜标准机架槽位，通过背板总线完成数据交互。

核心特性

• EROC外部继电器输出卡，适配GE Mark VI、Mark VIe汽轮机控制系统
• 16路独立SPDT Form-C继电器通道，实现可靠接点切换输出
• 单通道触点容量可达5A，支持250V交流或30V直流阻性负载
• 24V直流继电器线圈驱动，线圈与触点之间具备高压隔离保护
• 失电安全架构，断电时触点自动回归安全位置
• 每通道双LED状态指示灯，实时展示工作状态与故障信息
• 内置自诊断功能，实时监测继电器回路异常
• 标准机架式结构，适配Mark VI / Mark VIe控制柜背板布局
• 优秀抗干扰能力，可稳定运行于电厂控制柜工业环境
• 支持单通道以及TMR三模冗余系统架构配置

应用领域

GE IS200EROCH1ABB是燃气轮机、汽轮机组控制系统的核心继电器输出部件，广泛应用于火力发电厂、联合循环电站场景。该板卡执行汽轮机紧急跳闸指令，同时处理辅机继电器联锁信号，可无缝集成在Mark VI、Mark VIe控制柜成套系统中，完成透平机组安全保护与辅助设备控制。
