产品概述

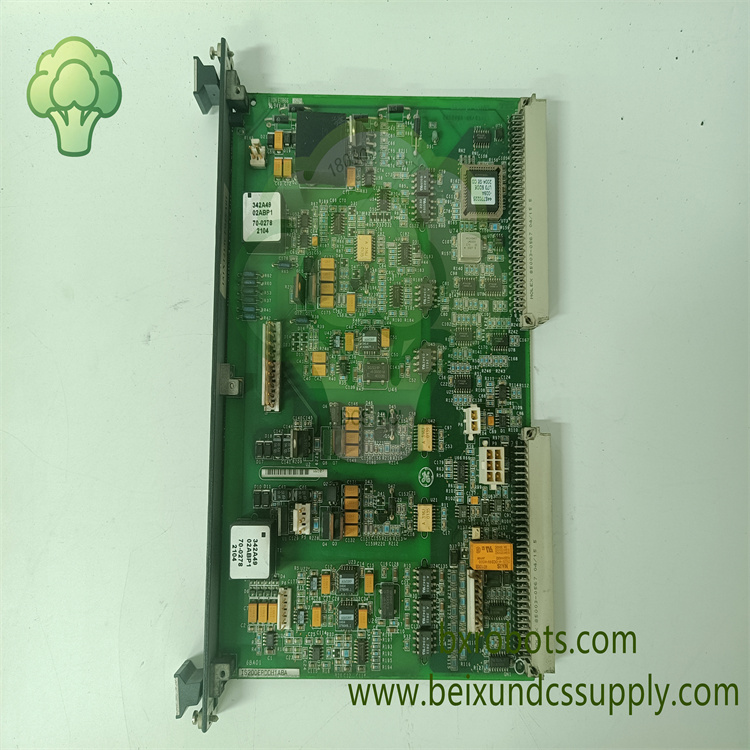

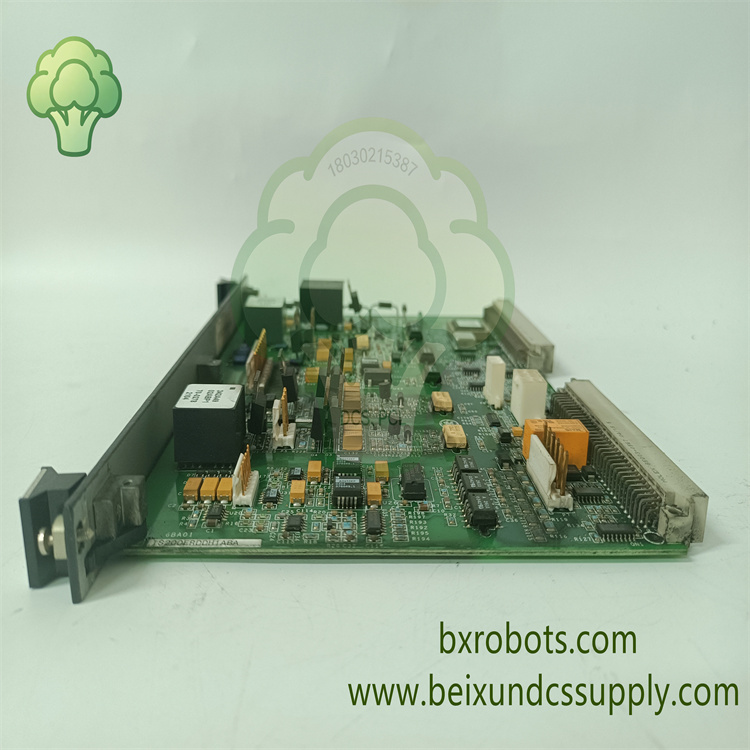

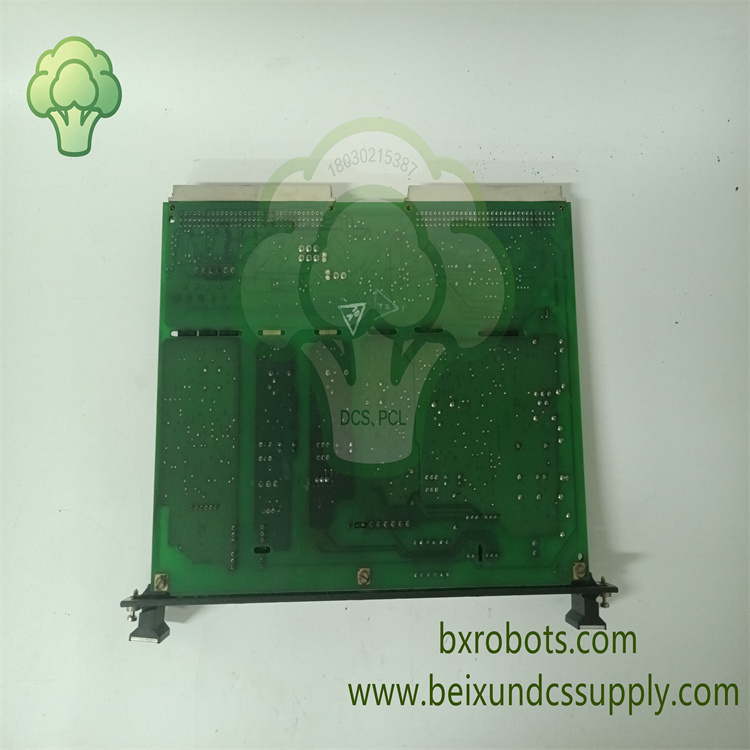

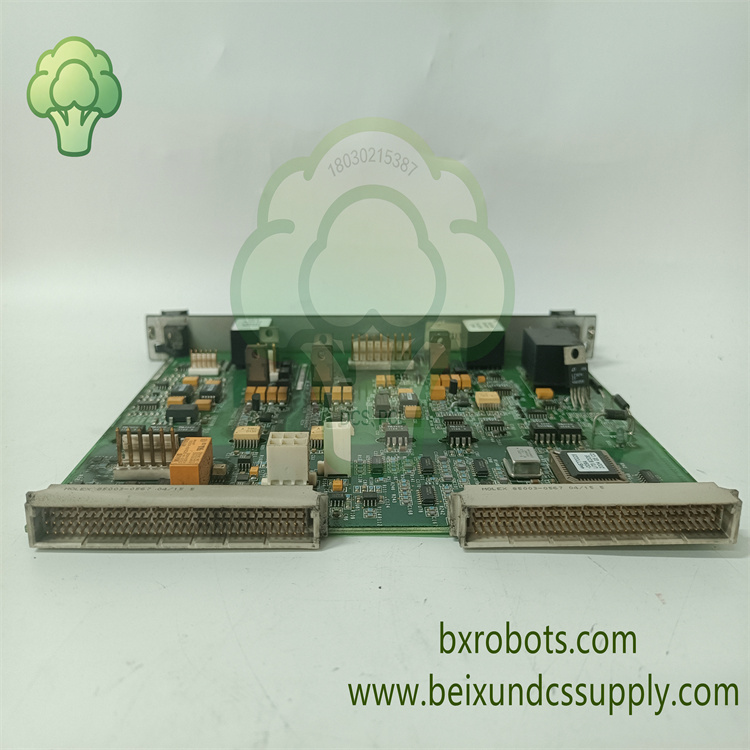

GE IS200ERDDH1ABA是ERDD紧急超速检测模块，专为GE Mark VI与Mark VIe Speedtronic汽轮机控制系统开发。该模块提供独立硬件超速保护功能，独立于主控制器逻辑运行。模块接收磁电式转速传感器采集的转速信号，持续实时监测汽轮机转速，一旦转速超过预设安全阈值，快速触发跳闸动作，保护燃气轮机与汽轮机组免受超速事故带来的设备损伤。

模块采用三模冗余（TMR）架构，具备高安全完整性等级，采用24V直流控制供电，实现毫秒级快速跳闸响应。产品采用标准机架式安装结构，可直接装配在Mark VIe控制柜内。板载自诊断电路搭配LED状态指示灯，持续监测模块健康状态，运维人员可直观查看运行状态，简化日常巡检与故障排查工作。

核心特性

• ERDD紧急超速检测模块，适配GE Mark VI、Mark VIe汽轮机控制平台
• 独立硬件超速保护回路，与主控制器逻辑相互独立，保障保护可靠性
• 三模冗余TMR架构，满足高安全完整性要求
• 接收磁电式转速传感器输入信号，持续采集、监测机组转速
• 超速工况下快速跳闸响应，及时切断机组运行实现安全防护
• 24V DC控制供电，可稳定运行于电厂控制柜工业环境
• 内置自诊断功能与LED状态指示灯，实时监测模块健康状态
• 标准机架式安装，适配Mark VIe控制柜背板布局
• 宽工作温度范围，适应现场严苛工业工况

应用领域

GE IS200ERDDH1ABA是燃气轮机、汽轮机组控制系统的关键安全保护部件，广泛应用于火力发电厂、联合循环电站等发电场景。模块为透平机组提供可靠的超速跳闸保护，可无缝集成到GE Mark VI、Mark VIe控制柜成套系统中。
