产品概述

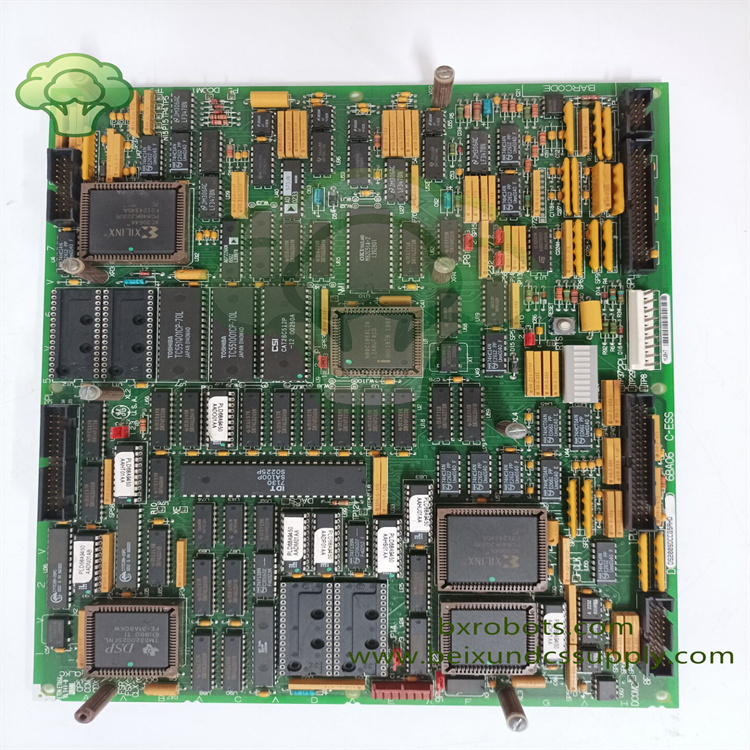

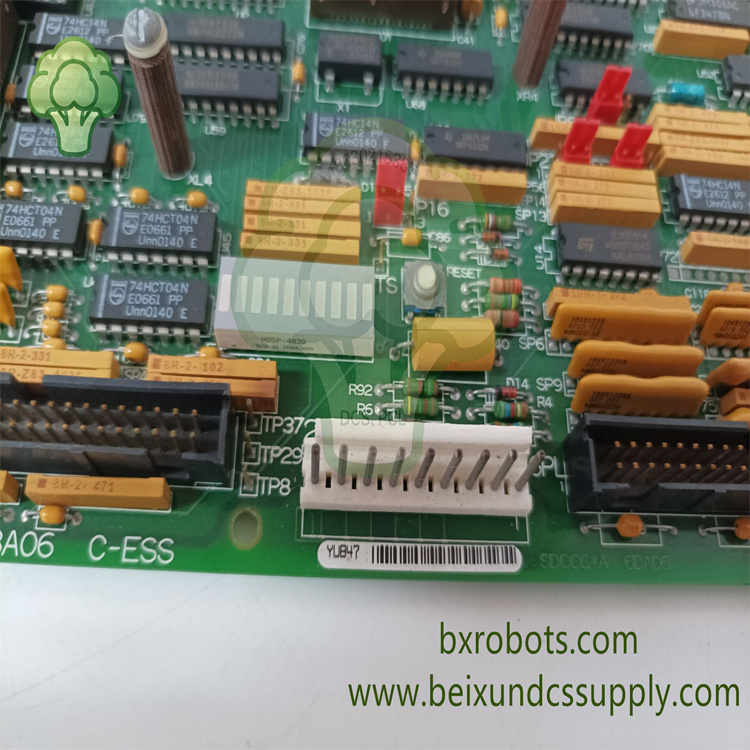

GE DS200SDCCG5AHD是GE Mark V Speedtronic燃气轮机与蒸汽轮机控制系统的SDCC驱动控制板。该板卡通过背板总线接收TCCA、TCCB主控板经过表决后的数字驱动指令，执行末级PID闭环校正运算，将数字设定值转换为模拟输出信号，驱动伺服阀与静态励磁系统。

板卡搭载三微处理器架构，并行完成实时驱动控制运算；板载EPROM与RAM存储固件程序、控制逻辑以及现场配置参数。它支持4‑20mA、±10V DC两种模拟输出，适配不同执行机构硬件。该板卡是汽轮机数字控制逻辑和模拟功率执行机构之间的关键桥梁。机架插拔式PCB适配Mark V机笼，电路板带三防涂层，抵御电厂粉尘、潮湿与电气噪声干扰。

核心特性

• 品牌：GE，型号：DS200SDCCG5AHD，产品类型：Mark V SDCC驱动控制板
• 专为GE Mark V Speedtronic燃气轮机、蒸汽轮机控制系统开发
• 三微处理器架构，并行完成实时驱动运算
• 接收TCCA/TCCB主控板表决后的数字驱动指令
• 执行末级PID闭环调节，完成数字信号向模拟量转换
• 4‑20mA / ±10V DC模拟输出，对接伺服阀、励磁系统
• 板载EPROM、RAM，存储固件、控制逻辑与现场参数
• 内置硬件自诊断，持续监测运行状态并上报故障
• PCB带三防涂层，防尘防潮，抵御电气噪声干扰
• 背板总线通讯，兼容Mark V系列端子板、I/O板卡
• 机架插拔式结构，安装、巡检、板卡更换便捷

应用领域

GE DS200SDCCG5AHD广泛应用于火电厂、联合循环电站、石化工厂汽轮机控制系统。为燃气轮机、蒸汽轮机机组提供高精度转速与驱动调节，控制燃料或蒸汽伺服阀以及励磁设备，保障机组负荷稳定运行与安全保护。
