产品概述

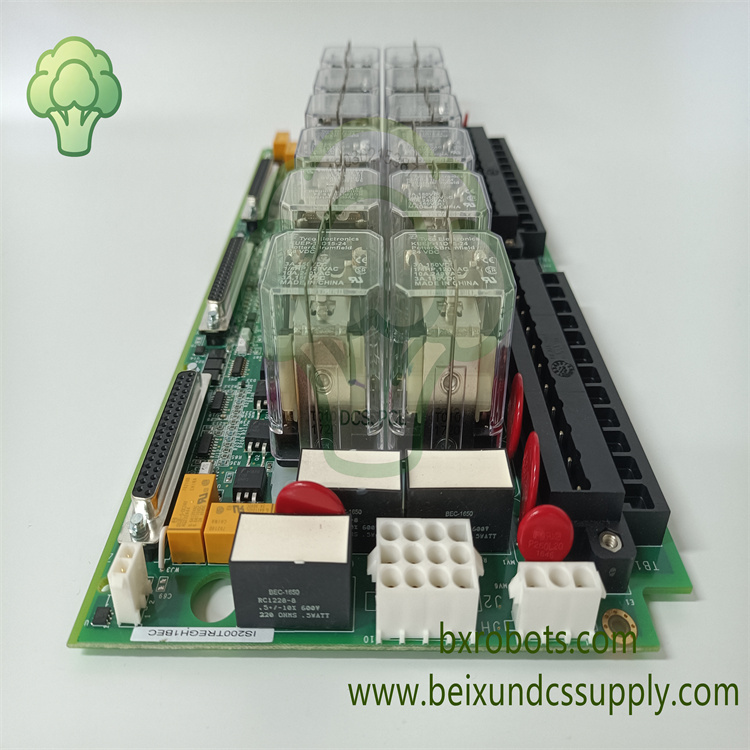

GE IS200TREGH1BEC是GE Mark VI Speedtronic轮机控制保护系统中的TREG紧急跳闸端子板。该板卡配合VPRO保护板与TRPG板协同工作，提供独立于主控制系统的紧急超速保护功能。板载12个继电器，其中9个分为三组，实现跳闸信号三取二表决逻辑，驱动轮机跳闸电磁阀，完成机组紧急停机动作。

该板负责125VDC跳闸回路正极侧通路，由VPRO板提供28VDC供电。板上配备接线端子排与D型连接器，用于现场接线以及板间互联。集成金属氧化物压敏电阻，抑制浪涌电压。加固工业PCB板结构，适配Mark VI标准机架安装，保障发电安全保护回路稳定运行。

核心特性

• 品牌：GE，型号：IS200TREGH1BEC
• 产品类型：TREG紧急跳闸端子板
• 适配系统：GE Mark VI Speedtronic轮机保护系统
• 独立超速保护，与主控制系统相互隔离
• 板载12个继电器，采用三取二表决逻辑判断跳闸信号
• 控制轮机跳闸电磁阀，执行紧急停机保护
• 承担125VDC跳闸回路正极通路
• 由VPRO板提供28VDC供电输入
• 内置浪涌保护器件，抑制电压尖峰干扰
• 端子排与D-Sub接口，方便接线与板间通讯
• 机架式工业板卡，适用于轮机控制柜

应用领域

GE IS200TREGH1BEC大量应用于电厂燃气轮机、蒸汽轮机保护系统，作为紧急跳闸回路核心硬件，提供可靠安全联锁，在超速及异常工况下保护机组设备。
