产品概述

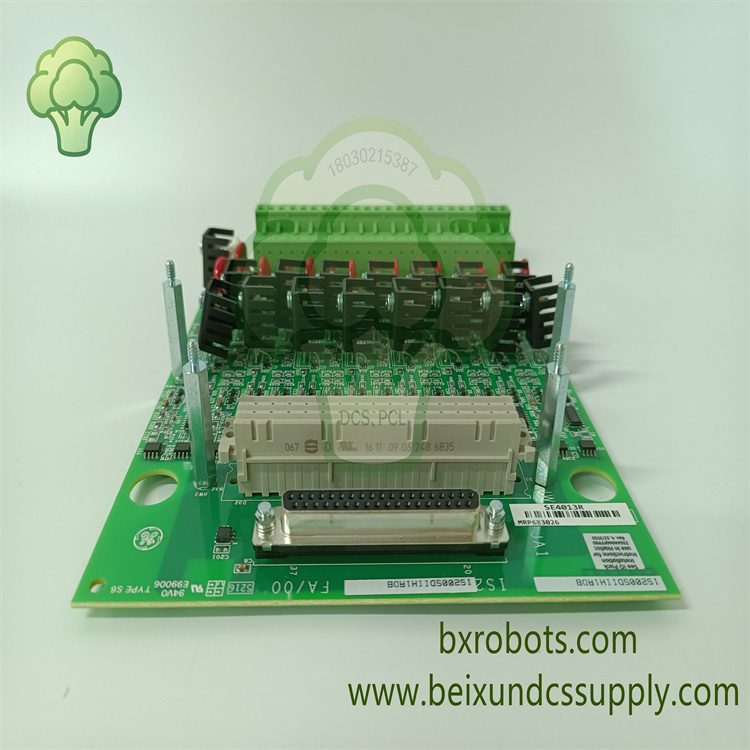

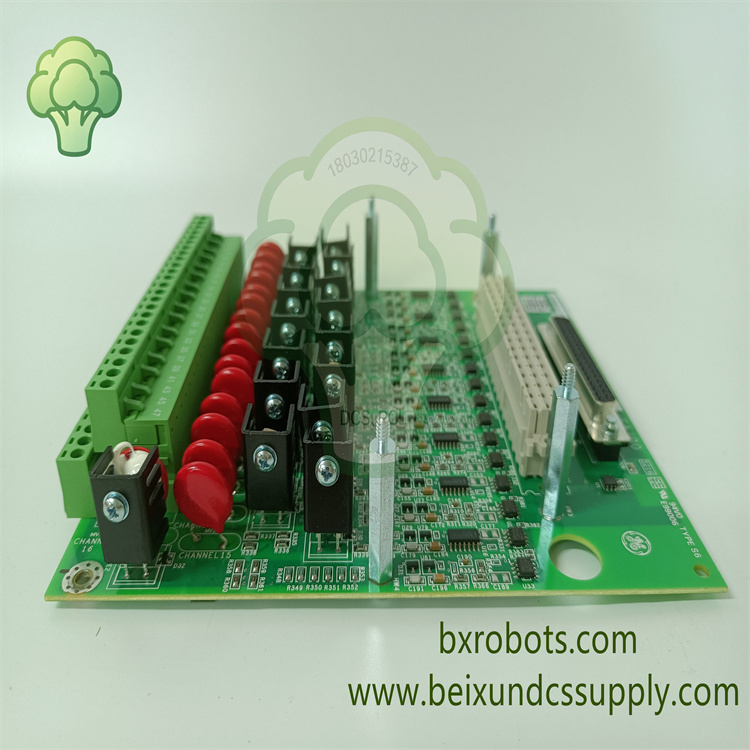

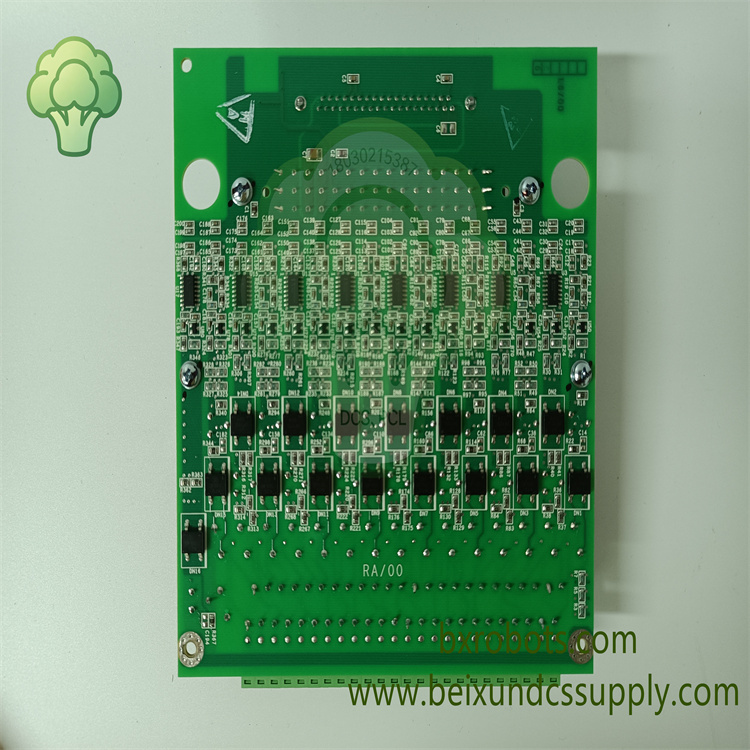

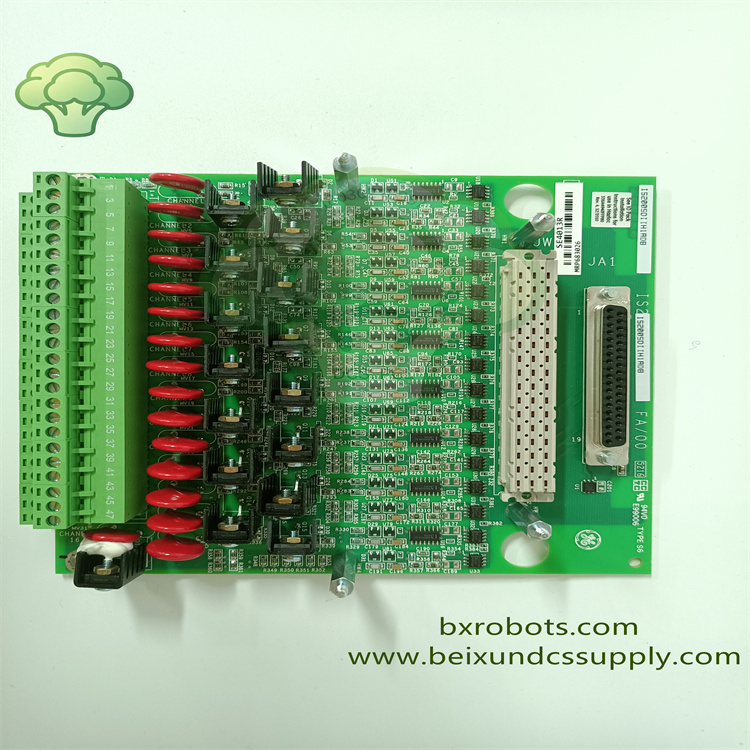

GE IS200SDIIH1ADB是面向GE Mark VIe轮机控制系统的SDII单路数字量输入端子板。作为现场信号接口板，接收来自现场开关、断路器、阀位限位开关、继电器状态触点的干接点信号与湿电压输入，将现场离散信号转换为数字数据，通过背板总线传输至Mark VIe控制器。

板卡采用光电隔离设计，实现现场接线侧与控制回路隔离，有效抑制电磁干扰。支持24V DC、48V DC、125V DC多种激励电压配置。具备高精度SOE事件顺序记录功能，对状态变位事件打上精准时标，便于电厂保护系统故障回溯分析。坚固工业板卡结构，适配Mark VIe标准机架安装，在控制柜复杂工况下稳定采集信号。

核心特性

• 品牌：GE，型号：IS200SDIIH1ADB
• 产品类型：SDII单路数字量输入端子板
• 适配系统：GE Mark VIe轮机控制系统
• 支持干接点以及多档位湿电压信号输入
• 现场侧与控制回路之间光电隔离
• 可配置激励电压：24V/48V/125V直流
• 高精度SOE事件时序记录功能
• 通过背板总线与Mark VIe控制器通讯
• 板载状态LED指示灯，用于通道诊断
• 工业加固板卡，机架式安装

应用领域

GE IS200SDIIH1ADB多用于发电行业燃气轮机、蒸汽轮机控制系统，监测断路器状态、阀门位置、继电器跳闸信号，为辅助控制与安全联锁系统提供可靠的离散信号采集与事件记录能力。
