产品概述

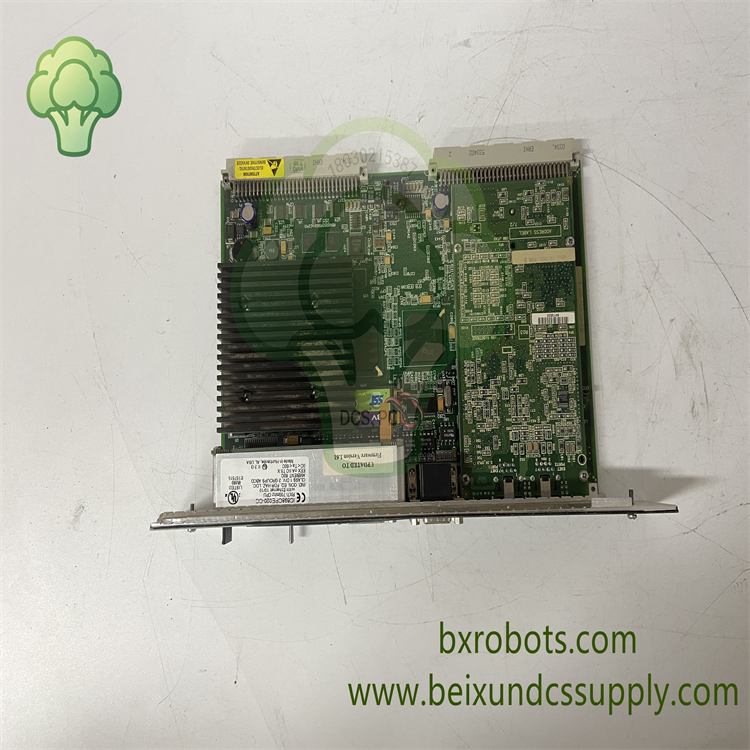

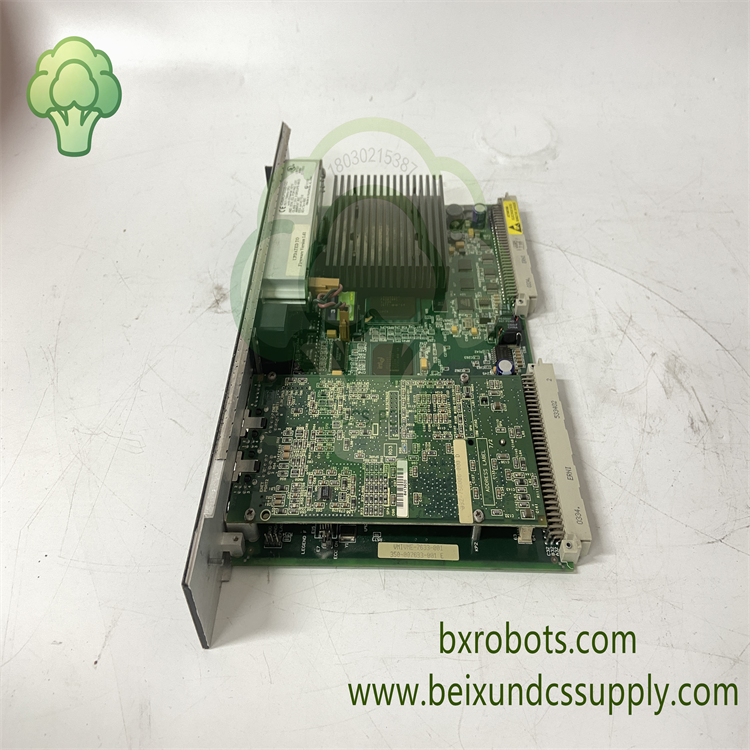

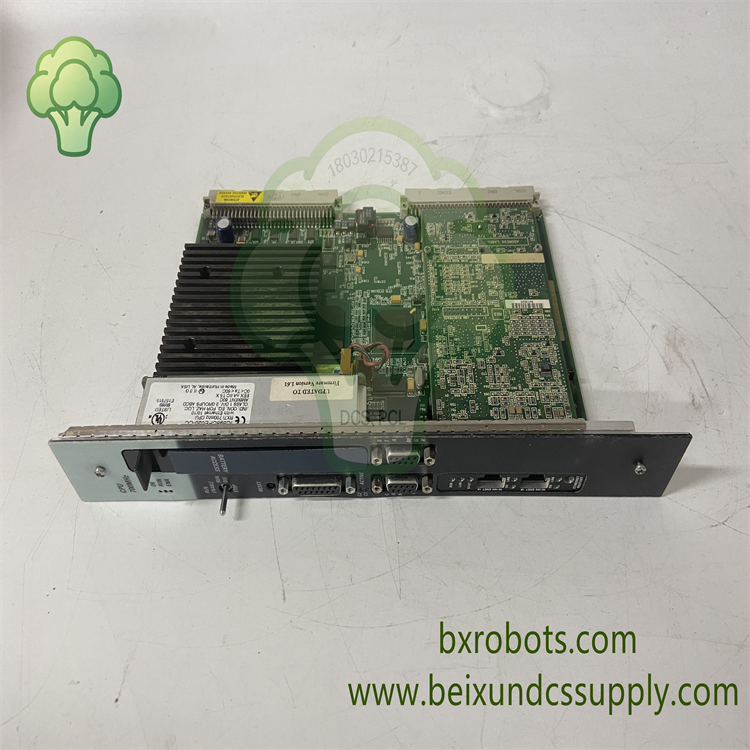

GE IC698CPE020-CC是GE PACSystems RX7i可编程自动化控制器平台的机架式中央处理单元模块，作为RX7i控制系统核心主控单元，执行用户控制程序、完成逻辑运算，并负责与I/O模块、上位监控系统之间的数据交互。

这款CPU搭载700MHz奔腾III微处理器，配置10MB电池保护内存与10MB非易失闪存，断电可保存程序与关键工艺数据。板载双路10/100Mbps以太网口以及多路隔离串口，支持多种主流工业通讯协议，方便系统组网。

模块遵循VME64总线标准，直接安装于RX7i标准机架插槽；支持大容量I/O点位配置与多种工业编程语言，满足复杂工艺控制需求。是电力、石化、重工行业自动化控制柜核心主控备件。

核心特性

• 中央处理器模块，型号IC698CPE020-CC，归属GE PACSystems RX7i PAC控制平台
• 700MHz奔腾III处理器，配备10MB电池备份内存+10MB闪存非易失存储
• 最大支持32K位数字量I/O、32K字模拟量I/O，可实现大规模点位配置
• 双路10/100Mbps以太网口，搭配多路隔离RS232/RS485串行接口
• 支持协议：Modbus TCP、EGD、Modbus RTU、SNP及串行I/O通讯
• 编程语言支持：梯形图LD、功能块FBD、结构化文本ST、C语言
• VME64总线标准，机架插槽安装，支持系统冗余架构配置
• 工业加固硬件设计，适配控制柜长期不间断稳定运行

技术参数

• 型号：IC698CPE020-CC
• 品牌：GE智能平台（现归属艾默生自动化）
• 产品类型：PACSystems RX7i CPU中央处理器模块
• 处理器：Pentium III，700MHz
• 内存：10MB电池备份RAM，10MB Flash闪存
• I/O容量：最大32K位数字I/O；最大32K字模拟I/O
• 通讯接口：2×10/100Mbps以太网；多路隔离RS232/RS485串口
• 支持协议：Modbus TCP、EGD、Modbus RTU、SNP
• 编程语言：LD、FBD、ST、C语言
• 最大程序块：512个，单个程序块最大128KB
• 工作温度：‑20℃ ~ +60℃
• 湿度：5%‑95%RH，无凝露
• 总线标准：VME64
• 安装方式：RX7i标准机架插槽安装
• 防护等级：IP20（控制柜内部使用）

应用领域

GE IC698CPE020-CC RX7i CPU模块大量应用于火电厂、石化厂、油气及重工制造装置。作为大型过程自动化与燃机控制系统核心控制器硬件，为工业自动化项目的系统大修、备件替换、技术改造提供关键CPU备件支撑。
