产品概述

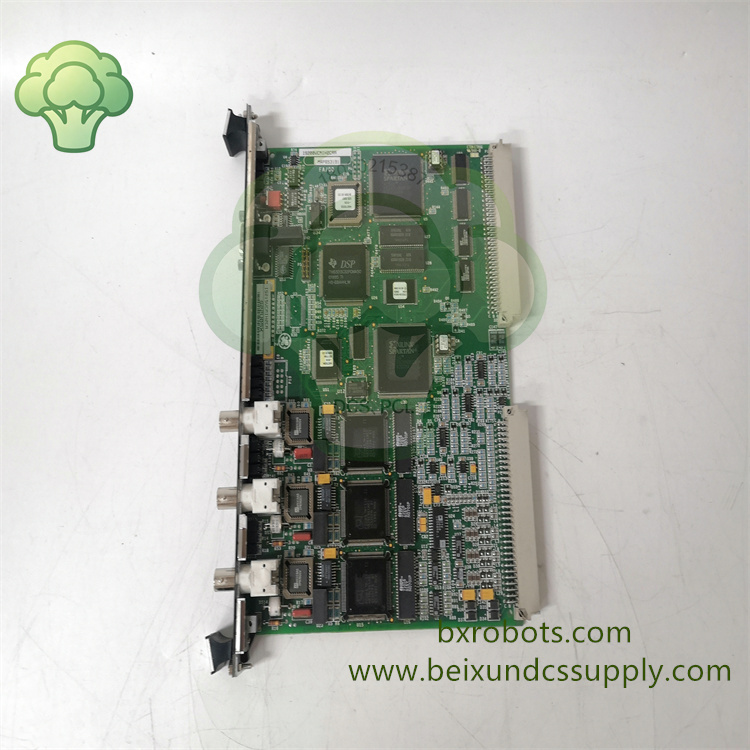

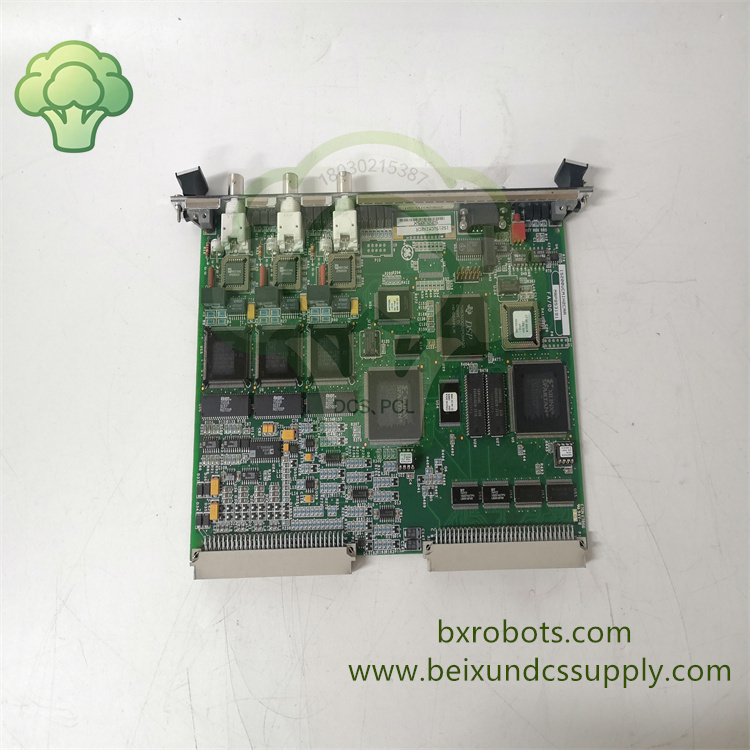

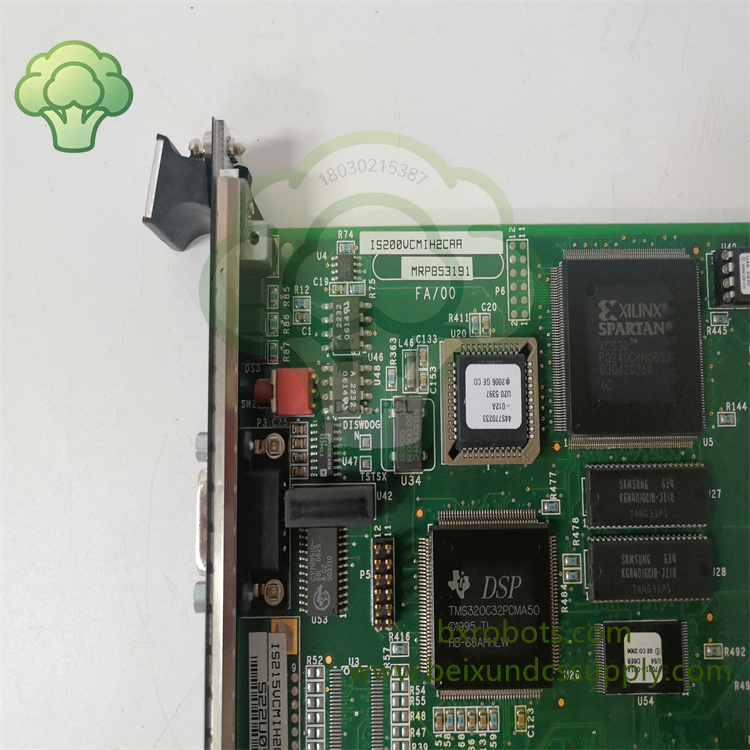

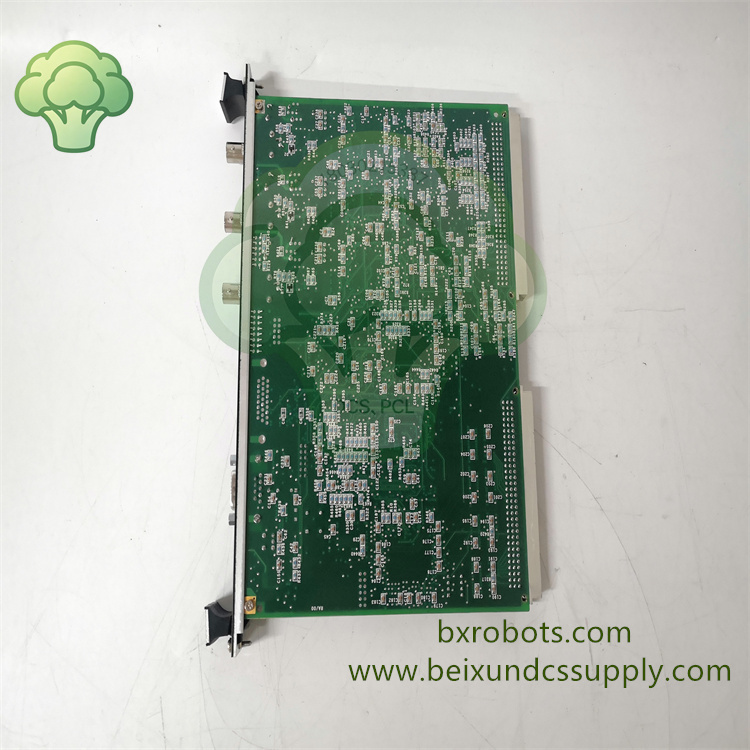

GE IS215VCMIH2CA与IS200VCMIH2CAA是适配GE Speedtronic Mark VI、Mark VIe汽轮机控制系统的VCMI（VME通讯接口）VME总线主站通讯板。IS200VCMIH2CAA为基础版本，IS215VCMIH2CA是升级改良版本，固件兼容性与整机稳定性进一步提升。

该板卡作为VME机架内部核心通讯协调单元，完成主CPU与各类I/O板卡之间背板数据仲裁，实现确定性实时数据交互。板卡集成三路独立IONet以太网接口，支持TMR三重冗余网络架构，满足汽轮机安全控制高可靠应用场景。

硬件搭载TMS320C32 32位浮点DSP处理器以及32KB双口RAM，实现高速数据缓存处理。板载多组LED指示灯，直观反馈网络链路、运行以及故障报警状态，是火电厂燃气‑蒸汽轮机老旧控制设备重要的通讯备件。

核心特性

• VME总线主控制器功能，完成机架背板各硬件之间高速确定性的数据仲裁
• 三路独立IONet以太网通讯端口，支持单工、双冗余、TMR三重冗余多种系统配置
• 搭载TMS320C32 32位浮点DSP处理器与32KB双口RAM，实现低延迟数据处理传输
• 多组LED状态指示灯，清晰展示链路、运行、故障信息，方便现场快速排查问题
• 完美兼容GE Speedtronic Mark VI / Mark VIe汽机控制平台，可搭配各类I/O板、处理器板协同工作
• 支持机架硬件ID识别与资源管理，协助控制软件自动识别全部插卡模块
• 6U标准VME机架插卡结构，适配Mark VI机架插槽，安装替换便捷
• 工业级多层表贴PCB工艺，适应电厂机柜宽温、强电磁干扰的严苛工况

技术参数

• 型号：IS215VCMIH2CA，IS200VCMIH2CAA
• 品牌：GE通用电气
• 产品类型：VCMI VME通讯接口板
• 适用系统：Speedtronic Mark VI、Mark VIe汽轮机控制系统
• 处理器：TMS320C32 32位浮点DSP
• 内存：32KB双口RAM
• 通讯接口：3路IONet以太网端口
• 总线标准：VME总线主站
• 供电：背板提供+5VDC电源
• 安装方式：6U VME机架插槽插装
• 工作温度：0℃ ~ +60℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

GE IS215VCMIH2CA、IS200VCMIH2CAA通讯接口板大量应用于火电、联合循环电站燃气轮机与蒸汽轮机控制系统。承担VME背板调度、IONet冗余网络通讯任务，保障汽轮机控制、保护、安全联锁回路实时信号交互稳定可靠。
