Product Overview

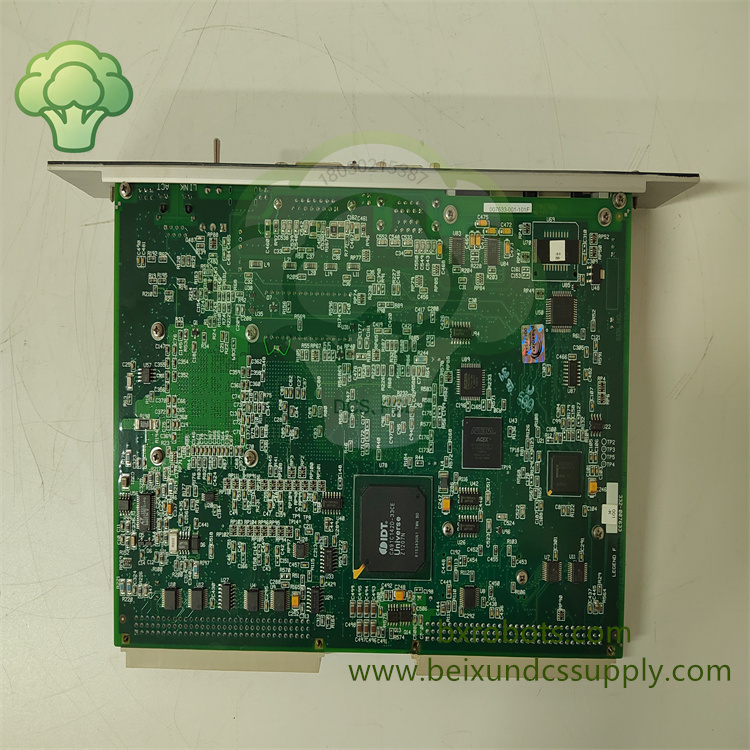

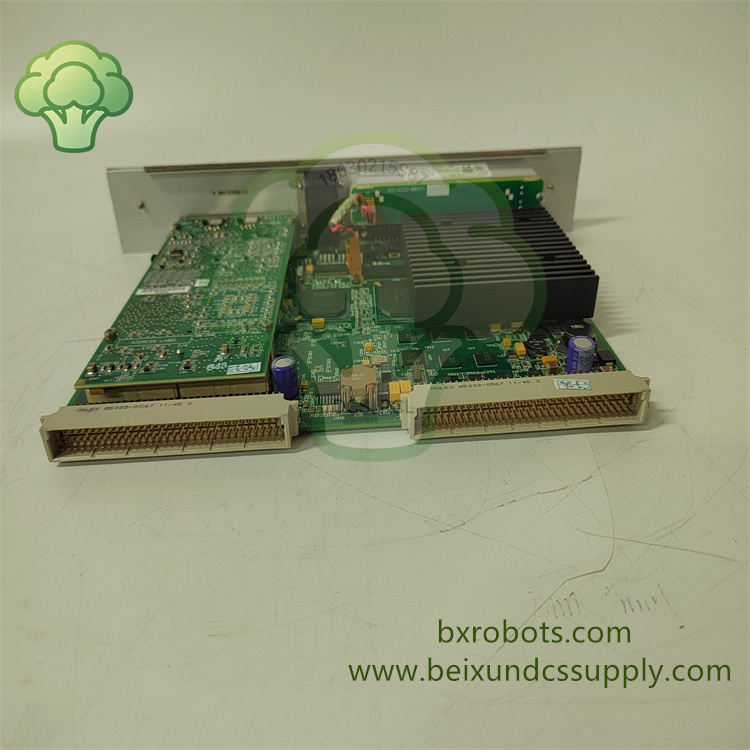

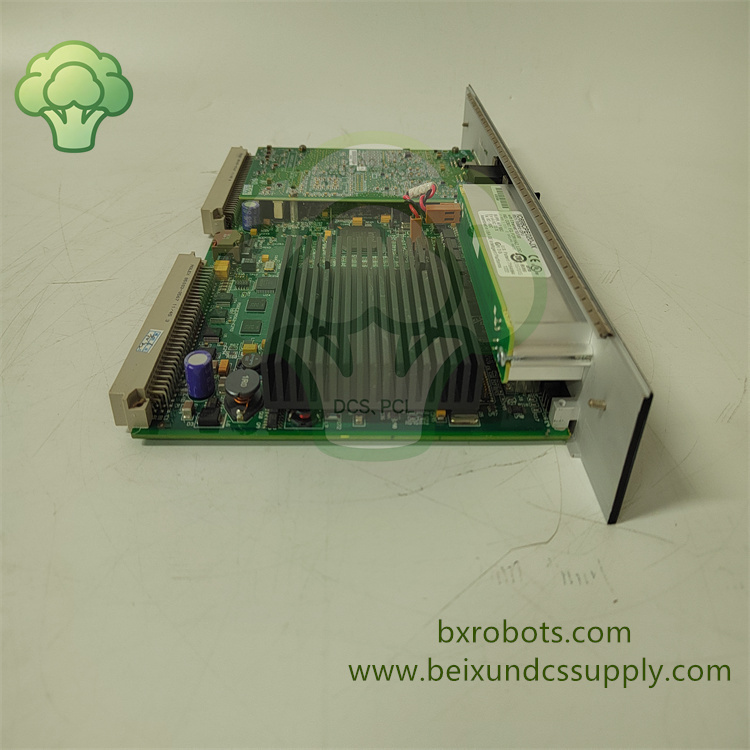

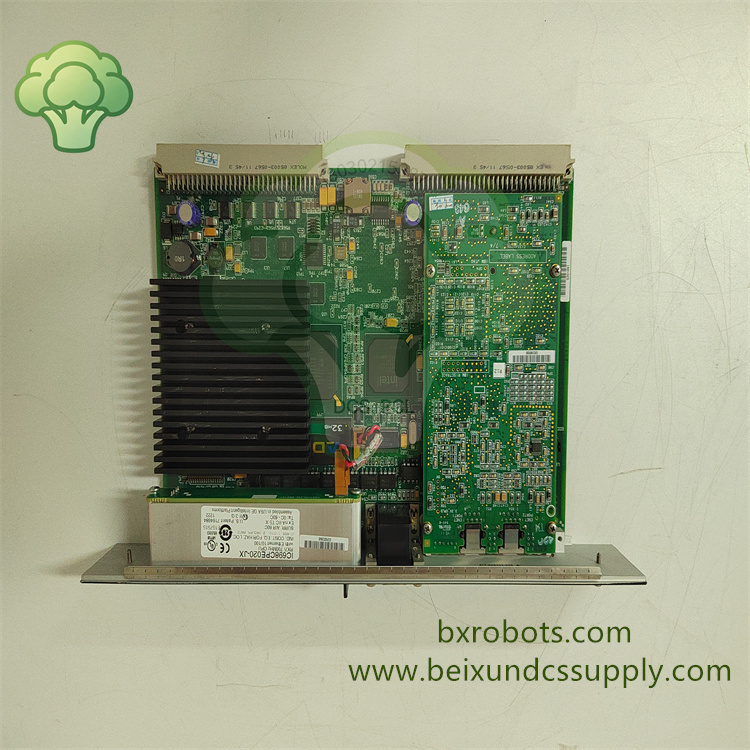

GE IC698CPE020‑JX是GE PACSystems RX7i可编程自动化控制器平台的VME标准高性能CPU模块，安装于RX7i VME机架1号插槽，作为整套PAC控制系统的核心控制单元。该模块搭载700MHz处理核心，配置电池备份用户内存与非易失性闪存，执行用户控制程序，完成逻辑运算、数据处理以及背板总线通讯任务。它集成双路10/100Mbps自适应以太网端口以及多路串行通讯接口，实现与SCADA上位、HMI人机界面以及现场外设之间稳定的数据交互。技术人员参照GE官方硬件手册完成模块插装、固件组态以及网络调试，为电厂、石化工厂以及重工业自动化工况提供可靠的实时控制能力。

Core Features

• GE IC698CPE020‑JX中央处理器单元，面向PACSystems RX7i VME架构PAC控制平台开发。
• 700MHz高速处理器，支持浮点运算，高效运行复杂控制逻辑以及大规模用户应用程序。
• 配置电池保护RAM与非易失闪存存储，意外断电时保护用户组态与过程数据。

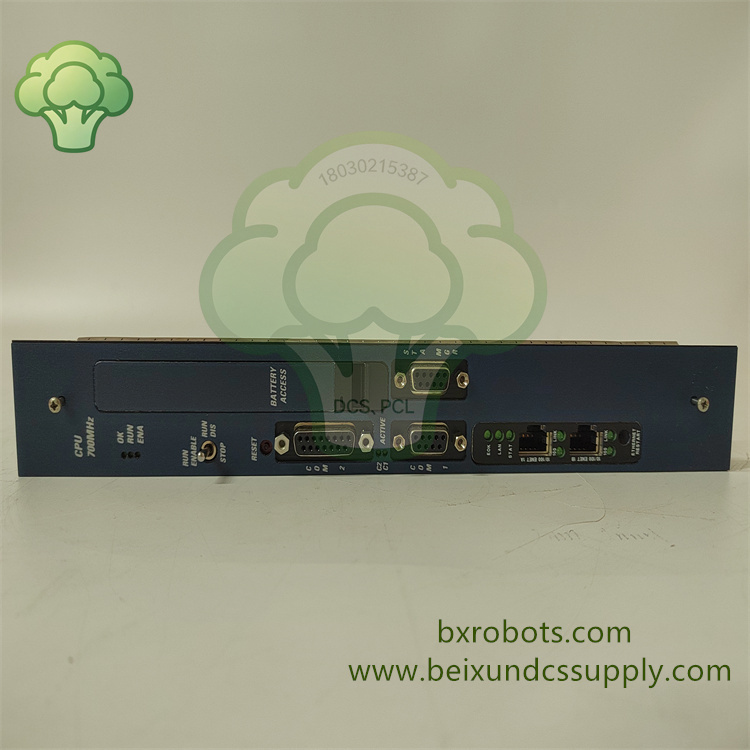

• 双路10/100Mbps自适应以太网接口，支持冗余网络部署，对接SCADA以及上位监控系统。
• 多路串口支持RS‑232、RS‑485标准，兼容Modbus RTU等协议，方便对接传统现场设备。
• 标准VME64机架插卡结构，适配RX7i系列机箱；内置完善自诊断，监测CPU状态、内存以及通讯链路。
• 支持梯形图、结构化文本、功能块图、C语言多种编程语言，满足多样化工程开发需求。
• 适用于PACSystems RX7i系统大修、CPU模块更换、大型工业自动化系统改造场景。

Technical Parameters

• 型号：IC698CPE020‑JX
• 品牌：GE Fanuc（艾默生自动化）
• 产品类型：PACSystems RX7i VME CPU处理器模块
• 处理器：700 MHz Pentium III
• 电池备份用户内存：10 MB
• 非易失闪存：10 MB
• 以太网接口：双路10/100 Mbps RJ45自适应
• 串行接口：RS‑232、RS‑485，站管理RS‑232端口
• 支持协议：Modbus RTU，SNP，Serial I/O
• 编程语言：梯形图、结构化文本、功能块图、C语言
• 安装方式：RX7i VME机架1号插槽
• 工作温度：0 ℃ ~ +60 ℃
• 湿度：5‑95%无凝露
• 防护等级：IP20（控制柜内部安装）

Application Fields

GE IC698CPE020‑JX CPU模块大量应用于电厂自动化机柜、石化分布式控制站、重工业产线控制室以及基于PAC的大型工厂自动化系统，为工控系统维护改造项目提供可靠PACSystems RX7i CPU模块备件方案。
