产品概述

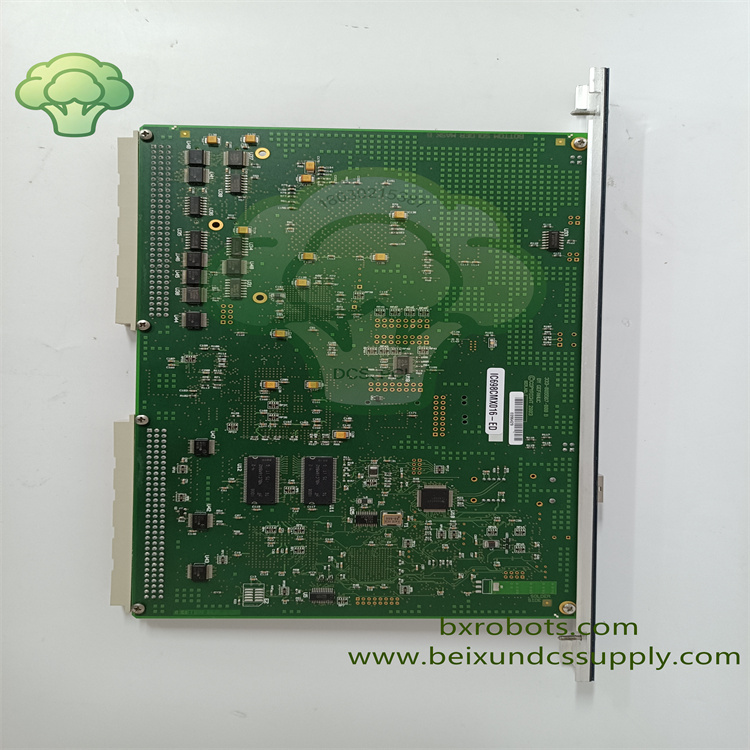

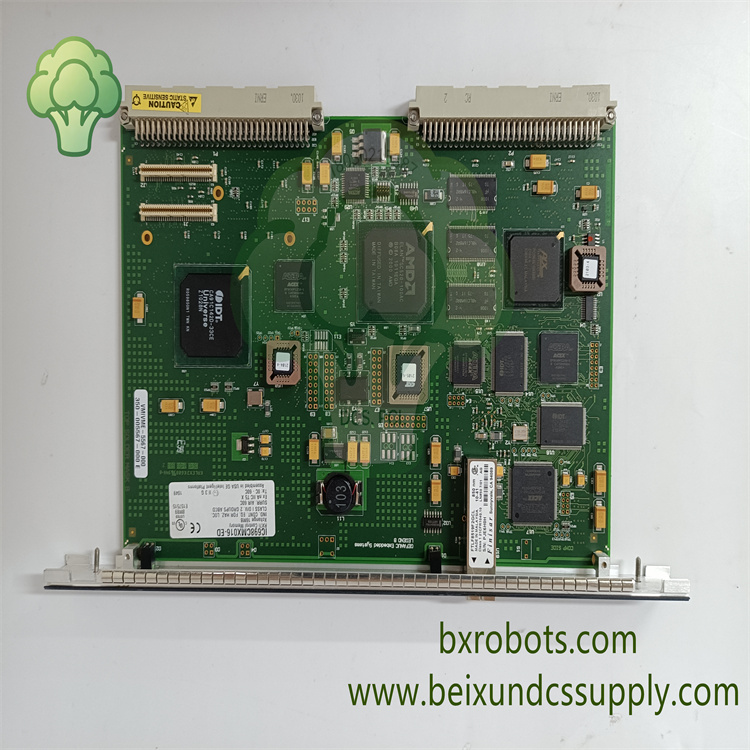

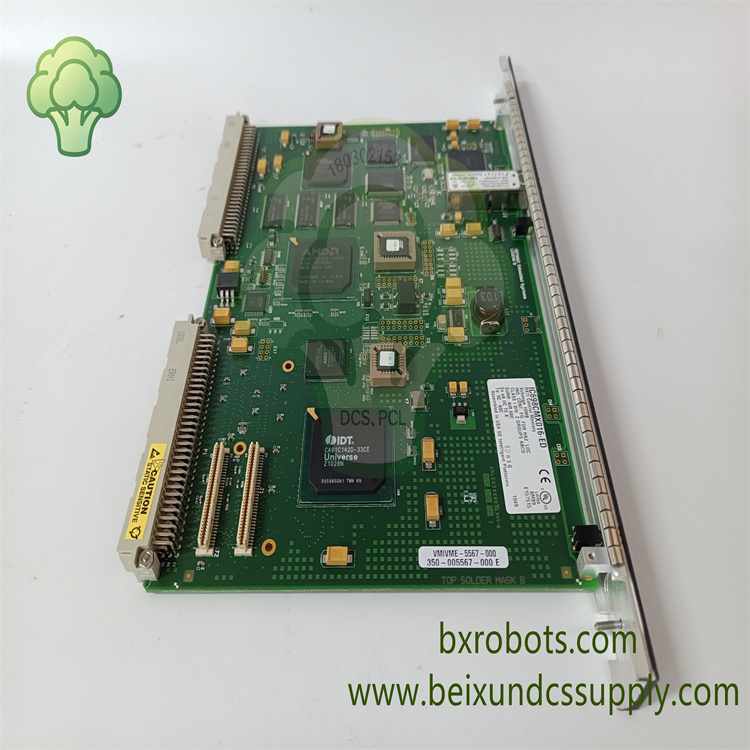

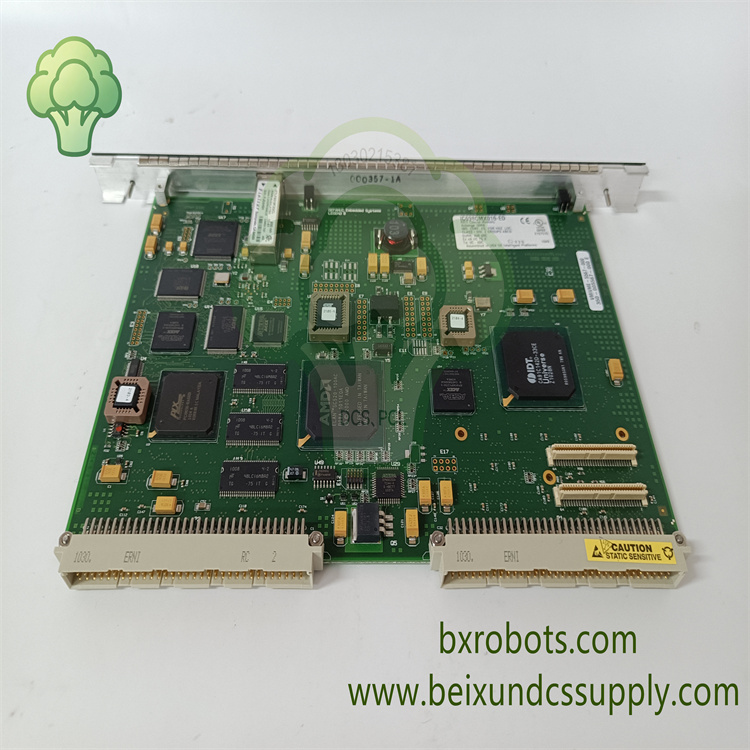

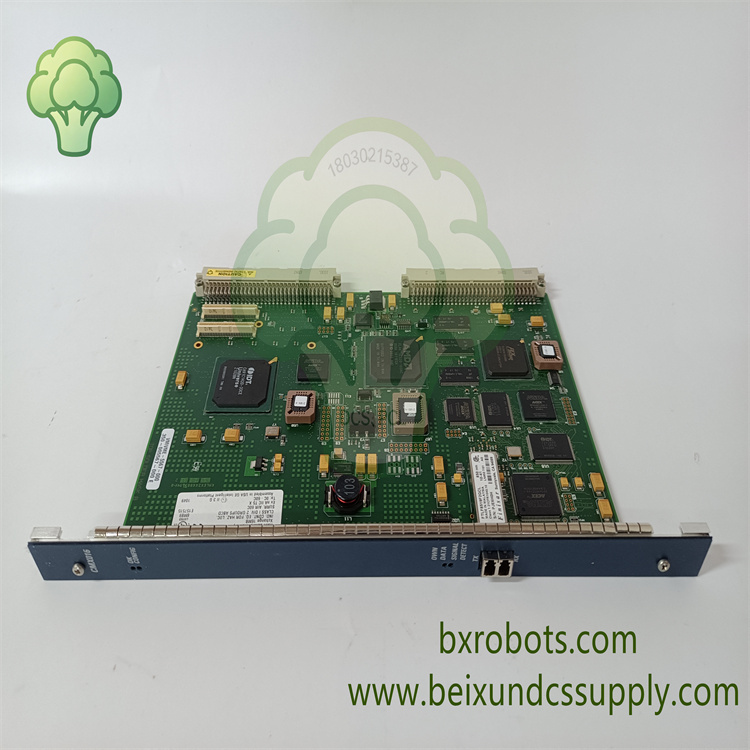

GE IC698CMX016‑ED，物料别名VMIVME‑5567‑000、350‑005567‑000 E，是适配GE PACSystems RX7i冗余PLC平台的宽温型VME总线内存交换模块。该模块安装于RX7i VME机架内部，通过专用高速冗余链路连接主CPU与备用CPU，完成用户逻辑数据、过程变量、系统状态在主备控制器之间实时镜像同步；‑ED代表宽温增强版本，可适应工况严苛的控制柜环境。技术人员将模块插入标准VME插槽，通过Proficy Machine Edition软件完成冗余组态，为电力、石化等高可用流程工业场景提供稳定高速的数据镜像同步能力。

核心特性

• VME总线形态内存交换板，用于PACSystems RX7i冗余控制系统，物料别名VMIVME‑5567‑000、350‑005567‑000 E，ED为宽温版本。
• 高速冗余数据镜像，保持主备控制器数据实时同步，主CPU故障时实现无扰切换。
• 适配RX7i VME背板总线，占用标准VME插槽，与RX7i冗余CPU配合搭建热备用控制架构。
• 支持热插拔，系统不停机可完成模块更换，方便现场维护作业。
• 面板多组LED诊断指示灯，直观反馈电源、链路、同步状态、故障报警信息，便于现场快速巡检定位故障。
• 工业级VME硬件结构，优异EMC抗干扰性能，适应流程工业控制柜宽温波动、强电磁干扰复杂工况。
• 适用于RX7i PLC系统大修、内存交换板更换、工厂自动化改造场景。

技术参数

• 型号：IC698CMX016‑ED
• 替代物料号：VMIVME‑5567‑000，350‑005567‑000 E
• 品牌：GE / Emerson艾默生
• 产品类型：宽温型内存交换VME模块
• 适配平台：PACSystems RX7i VME架构PLC冗余系统
• 总线标准：VME总线
• 主要功能：实现冗余主备CPU之间实时数据镜像同步
• 热插拔：支持
• 诊断功能：电源、LINK链路、SYNC同步、FAULT故障面板LED指示
• 工作温度：‑25 ℃ ~ +70 ℃
• 湿度：5‑95%无凝露
• 安装方式：标准VME机架插槽安装
• 防护等级：IP20（柜内安装）
• 组态软件：Proficy Machine Edition

应用领域

GE IC698CMX016‑ED内存交换模块大量应用于火力发电厂、化工厂、石化装置等高可靠性工艺控制现场，为PACSystems RX7i平台自动化系统维护改造项目提供可靠宽温VME内存交换板备件方案。
