产品概述

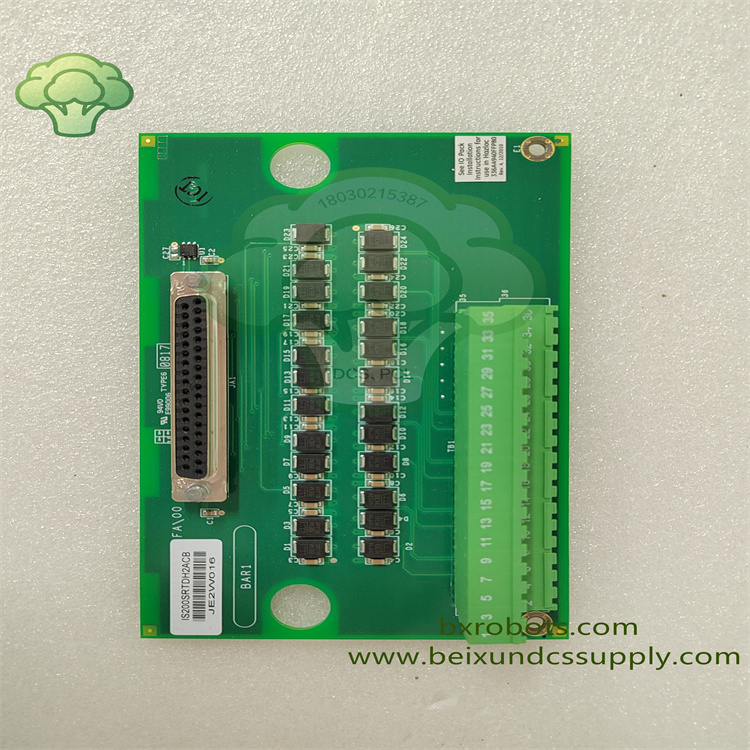

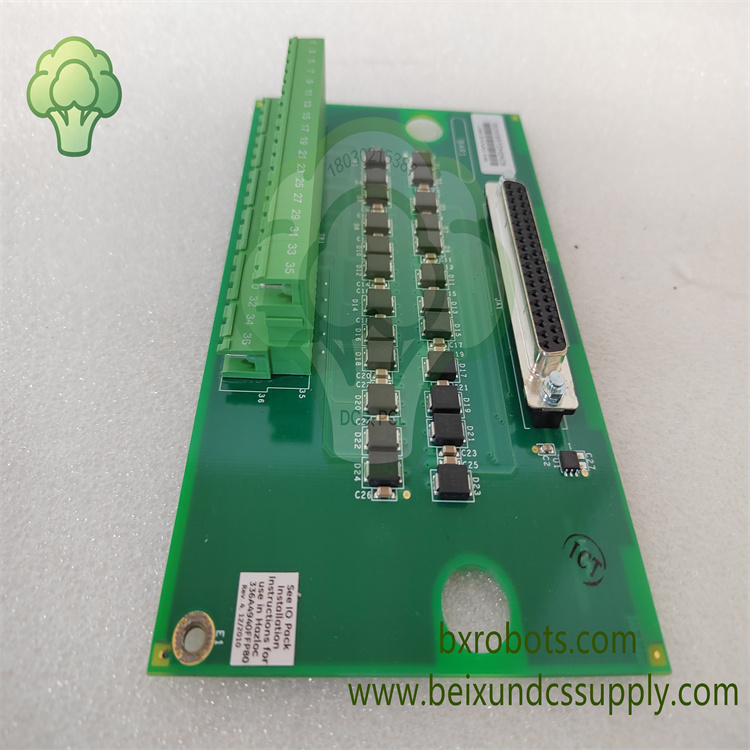

GE IS200SRTDH2ACB RTD是GE Mark VI、Mark VIe Speedtronic汽轮机控制平台的单系热电阻输入端子板。该板卡接收现场RTD热电阻传感器输出的电阻温度信号，完成信号端子转接与前期信号调理工作。电路板安装于汽轮机控制柜内部，通过背板串行总线将转换后的数字温度数据上传至I/O处理器，供汽轮机状态监视与保护逻辑运算使用。

核心特性

• 配备8路独立单系RTD采集通道，实现热电阻类温度信号采集
• 兼容Pt100、Pt1000、Ni100热电阻传感器，支持两线制、三线制现场接线组态
• 内置引线电阻补偿机制，有效提升整套回路温度测量精度
• 现场侧与系统背板侧高压电气隔离，抵御工业现场复杂电磁干扰
• 采集汽轮机轴承、绕组、排气等关键测点温度，服务于燃气轮机、蒸汽轮机保护回路
• 工业级PCB硬件设计，适应控制柜宽温环境，保障设备长期连续稳定运行

技术参数

• 型号：IS200SRTDH2ACB RTD
• 品牌：GE通用电气
• 适配系统：Mark VI、Mark VIe Speedtronic汽轮机控制系统
• 通道规格：8通道单系RTD热电阻输入
• 支持传感器：Pt100、Pt1000、Ni100热电阻
• 接线方式：两线制 / 三线制可选
• 隔离性能：现场与系统侧高压电气隔离
• 通讯接口：背板串行总线对接Mark VI I/O处理器
• 安装方式：汽轮机控制柜柜内安装
• 主要功能：RTD信号端子转接、信号调理，汽轮机关键设备温度采集

应用领域

GE IS200SRTDH2ACB RTD热电阻端子板广泛应用于燃气轮机、蒸汽轮机、火力发电等能源现场，为Mark VI系列汽轮机状态监测以及安全保护控制回路提供重要温度测量数据。
