产品概述

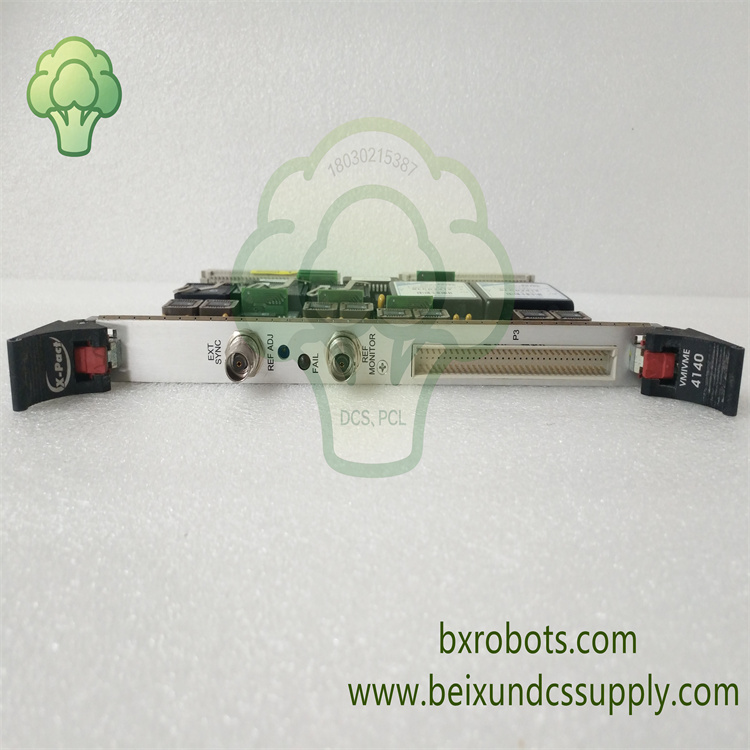

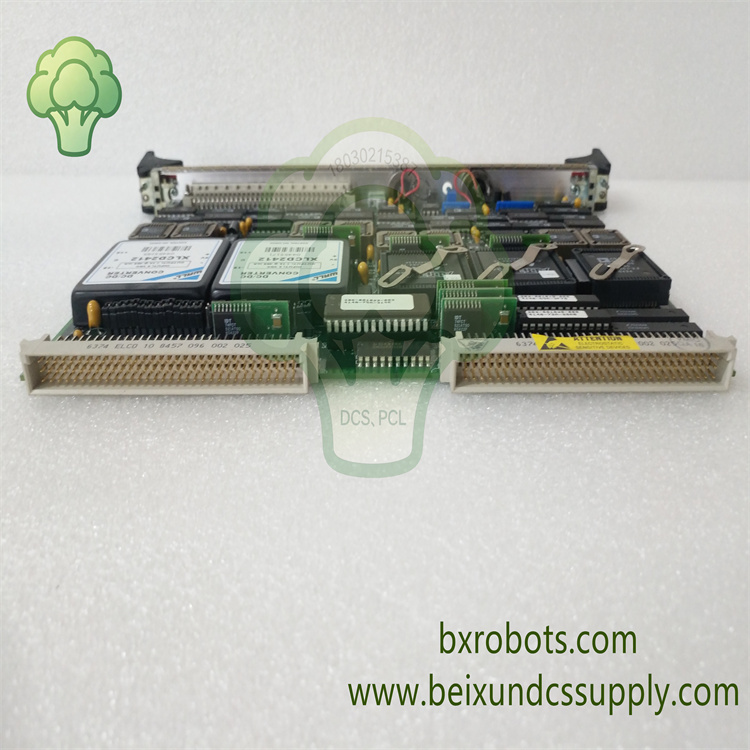

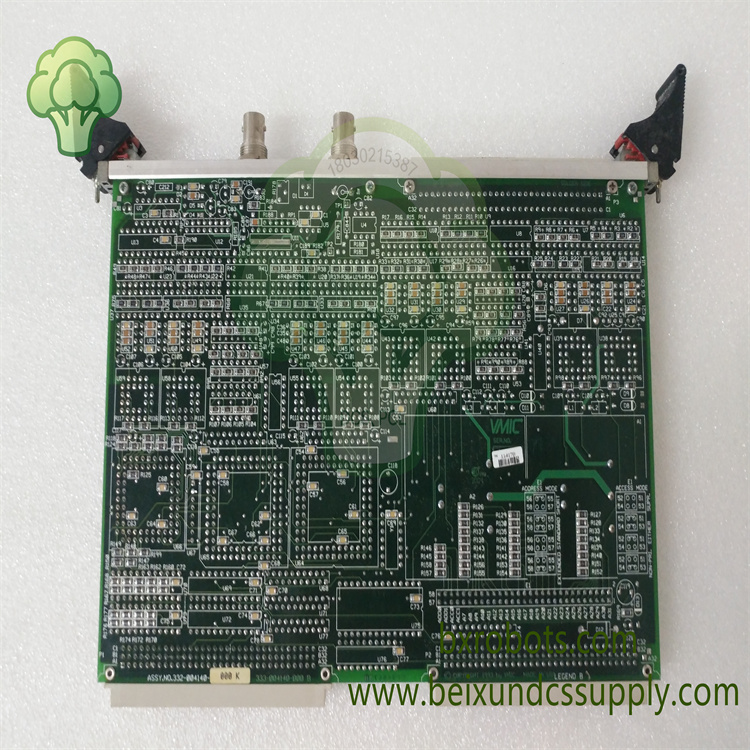

GE VMIVME‑4140，属于GE VMIC系列6U单槽VME总线高密度模拟输出板。这款VME I/O板将VME总线CPU下发的数字控制量转换为稳定模拟电压信号，用于驱动执行器、阀门定位器以及测试系统仪表。每一路通道均配置独立12位DAC数模转换芯片，保障各通道输出性能一致性，提供多通道高精度模拟量驱动能力，是VME架构嵌入式控制与测试测量控制柜内重要信号转换硬件。

核心特性

• 合计32路模拟输出通道，每通道搭载独立12位DAC，保障通道之间输出性能一致性。
• 软件可选单极性、双极性多种电压量程，无需修改硬件跳线，适配多样现场设备工况。
• 采用双缓冲输出架构，支持随机更新、软件触发或外部信号同步更新多种工作模式。
• 内置自动校准功能，复位或软件指令即可启动，无需手动调节电位器完成偏移与增益修正。
• 集成输出短路保护以及瞬态过压耐受能力，抵御现场侧异常信号带来的冲击。
• 支持板载自检程序，状态寄存器反馈通道健康信息，便于快速定位故障点位。
• 6U单槽Eurocard VME总线结构，完全兼容VMEbus标准，适配标准VME机箱，拆装更换便捷。
• 工业级电路设计，EMC电磁兼容性能优良，可在复杂工业电磁环境中长期连续运行。

技术参数

• 型号：VMIVME‑4140
• 品牌：GE VMIC（Abaco Systems）
• 产品类型：32通道12位模拟输出板
• 外形规格：6U VMEbus单槽Eurocard
• 分辨率：每通道12位，每通道独立DAC数模转换器
• 电压量程：单极性0‑2.5V、0‑5V、0‑10V；双极性±2.5V、±5V、±10V，软件可选
• 单通道电流：最大±10mA源出/灌电流
• 输出阻抗：典型0.8Ω
• 更新模式：随机更新，双缓冲同步更新（软件/外部触发）
• 特殊功能：自动校准、板载自检、输出短路保护
• 总线标准：VMEbus A16/A24寻址
• 供电：VME背板+5VDC
• 工作温度：0℃ ~ +70℃
• 存储温度：‑25℃ ~ +85℃
• 湿度：5‑95%无凝露
• 防护等级：IP20
• 重量：约0.70kg

应用领域

广泛应用于发电控制、石化过程控制、工业测试测量以及嵌入式自动化控制柜场景，用于VME控制系统内部阀门、执行机构、测试仪器的多通道模拟信号转换与驱动工作。
