产品概述

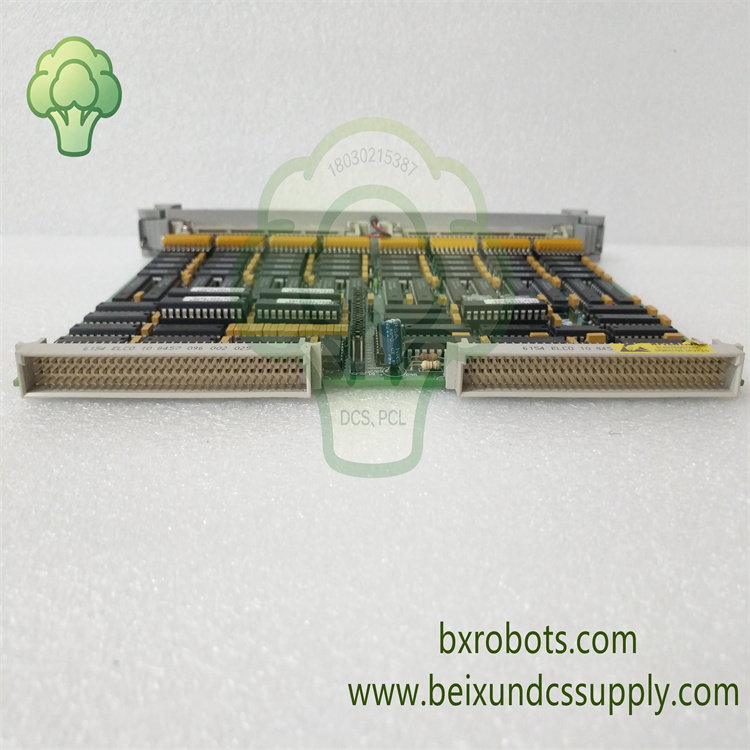

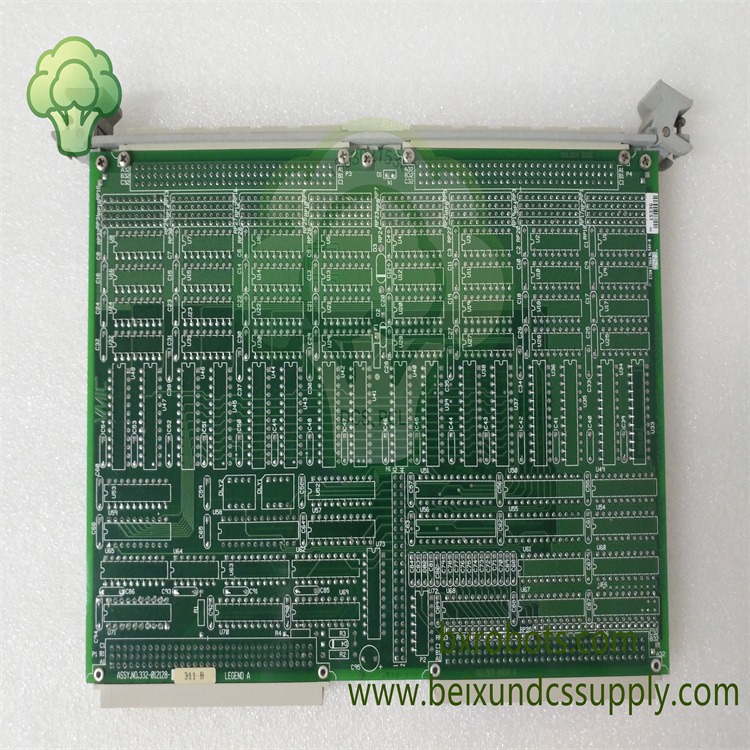

GE VMIVME‑2128，属于GE VMIC系列6U单槽VME总线高密度数字输出板。这款VME架构板卡提供128路独立集电极开路灌电流输出通道，用于驱动现场继电器、电磁阀、指示灯以及各类辅助执行器件。同时搭载BIT内置测试逻辑，可通过软件指令完成通道健康检测与故障定位，降低大型嵌入式控制系统的维护难度，是VME架构工业控制柜内关键大电流开关量输出硬件。

核心特性

• 合计128路高压集电极开路灌电流输出通道，单通道最大灌电流600mA，可直接驱动现场负载。
• 输出电压5‑48VDC，击穿电压55V；输出箝位二极管，对感性负载提供反向电动势保护。
• 具备浪涌电流自动关断、过热关断保护，避免异常工况下板卡硬件受损。
• BIT内置测试功能，软件指令即可完成通道状态校验与故障隔离，方便故障定位。
• 完全符合ANSI/IEEE STD 1014‑1987 VMEbus规范，支持A16/A24/A32寻址，8‑16‑32位数据访问。
• 6U单槽Eurocard结构，适配标准VME机箱，装配与更换操作便捷。

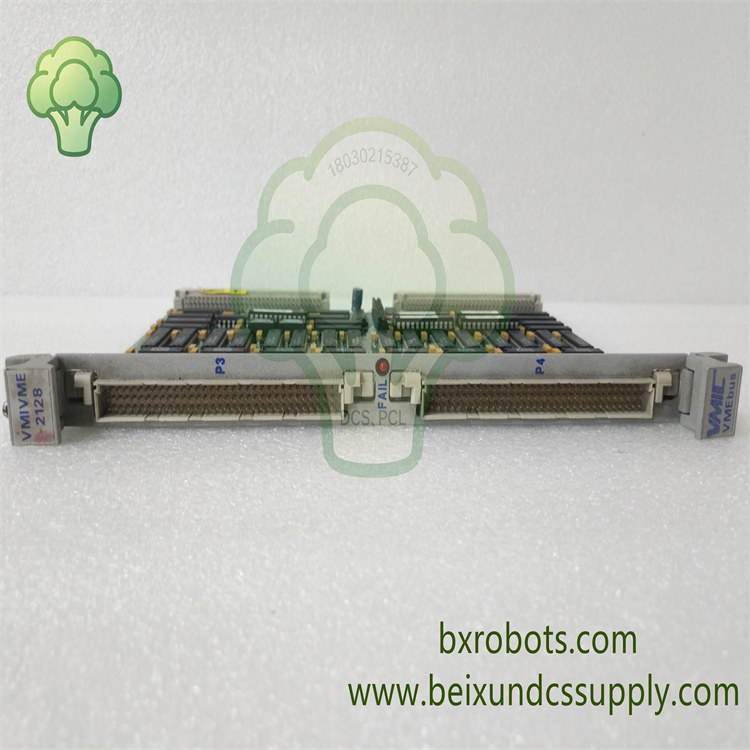

• 前面板故障LED指示灯，直观反馈BIT诊断结果，便于现场快速排查问题。
• 工业级电路布局，抗干扰能力强，适合复杂电磁环境下长时间连续运行。

技术参数

• 型号：VMIVME‑2128
• 品牌：GE VMIC（Abaco Systems）
• 产品类型：128位高压灌电流数字输出板
• 外形规格：6U VMEbus单槽Eurocard
• 输出类型：集电极开路灌电流输出
• 通道数量：128通道
• 单通道灌电流：最大600mA
• 输出电压：5‑48VDC，击穿电压55V
• 保护功能：浪涌电流关断、过热关断、感性负载二极管箝位保护
• 特殊功能：BIT内置测试，通道级故障诊断
• 总线标准：ANSI/IEEE STD 1014‑1987 VMEbus
• 状态指示：前面板BIT故障LED
• 工作温度：0℃ ~ +70℃
• 存储温度：‑40℃ ~ +85℃
• 防护等级：IP20

应用领域

广泛应用于发电控制、石化设备、测试测量及嵌入式自动化控制柜场景，用于VME控制系统内部继电器、电磁阀、辅助执行装置的大电流开关输出驱动工作。
