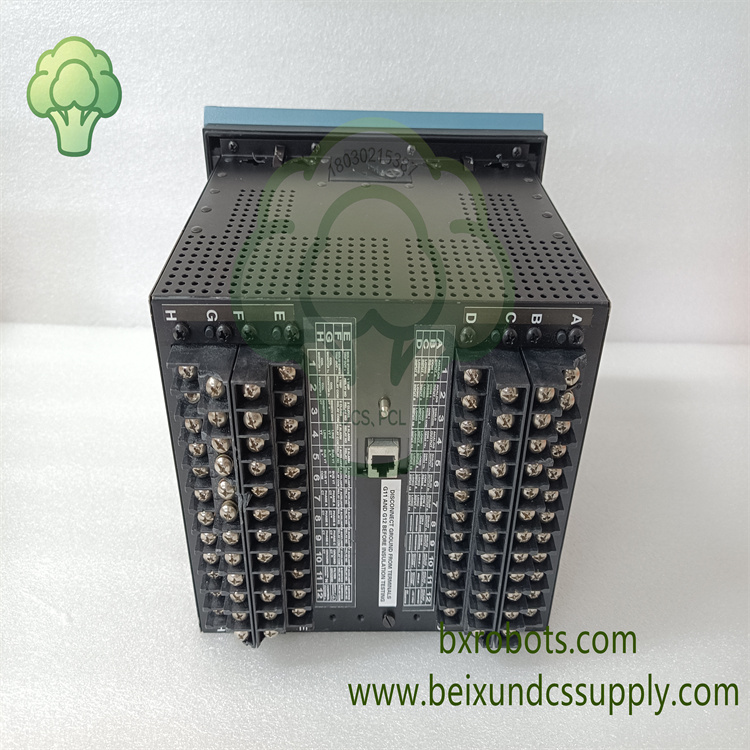

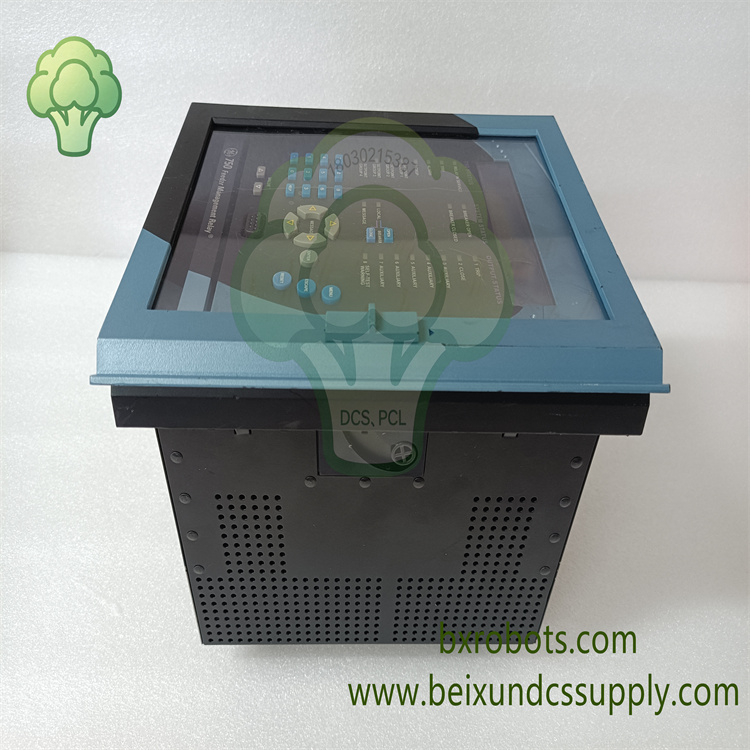

产品概述

GE SR750‑P5‑G5‑S5‑HI‑A20‑R‑T是GE Multilin 750系列馈线综合智能保护装置。这款面板安装IED集保护、控制、计量、故障录波、通讯于一体，面向中压配电馈线，实现相电流、接地、灵敏接地电流采集，提供丰富电压频率类保护逻辑，适配架空线路与电缆回路。完成故障判别、断路器控制以及电量实时测量，是公用变电站、工厂配电、电厂厂用电网络核心保护硬件。

核心特性

• P5/G5/S5配置分别实现5A二次相CT、零序接地CT、灵敏接地CT输入，适配各类接地方式配电网络。
• HI宽范围通用辅助电源，支持70‑265V交流或88‑300V直流输入，无需额外电源转换配件。
• A20配置提供8路独立4‑20mA模拟输出通道，向上位监控系统传输多组设备实时运行数据。
• R后缀配置红色断路器合闸状态指示灯，直观展示分合闸状态；T后缀配备后置10Base‑T以太网接口，实现高速网络数据交互。
• 完备保护功能库，包含过流、方向接地故障、负序过流、过压、欠压、过频、欠频等全套馈线保护逻辑。
• 多组可配置数字输入与继电器输出，支持断路器分合闸控制、联锁逻辑、自动重合闸顺序组态。
• 支持扰动录波与带时间戳故障事件记录，便于配电回路故障复盘与运行工况追溯。
• 兼容Modbus RTU、Modbus TCP、DNP3.0通讯协议，可与SCADA、DCS、变电站上位监控平台无缝对接。

技术参数

• 型号：SR750‑P5‑G5‑S5‑HI‑A20‑R‑T
• 品牌：GE Multilin（GE Vernova）
• 产品类型：馈线管理保护智能电子装置
• CT二次输入：5A相电流、5A接地、5A灵敏接地
• 辅助电源(HI)：70‑265V AC / 88‑300V DC通用供电
• 模拟输出：8路可编程4‑20mA输出通道
• 通讯接口：RS232、RS485、后置10Base‑T以太网；支持Modbus RTU/TCP、DNP3.0
• 状态指示：断路器合闸红色LED，电源、故障告警多组指示灯
• 数字I/O：14路可编程逻辑输入，多组分合闸继电器输出
• 安装方式：变电站柜体面板嵌入式安装
• 工作频率：48‑62Hz
• 工作温度：‑40℃ ~ +70℃

应用领域

广泛应用于公用配电变电站、大型工厂供电系统、电厂厂用中压回路、石化行业配电场景，为中压架空及电缆馈线完成全套保护、断路器控制、电量计量以及故障记录任务。
