产品概述

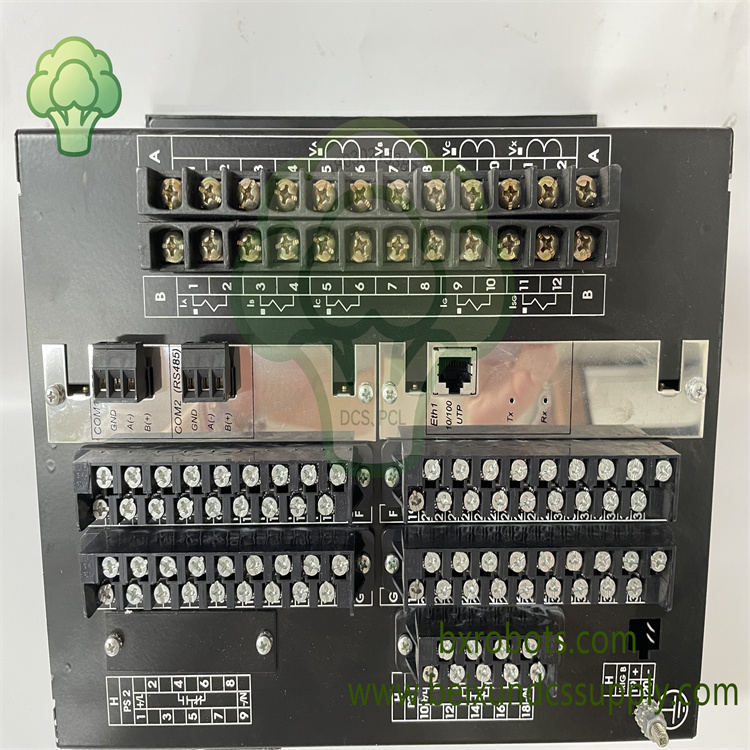

GE Multilin F650‑G‑N‑A‑B‑F‑2‑G‑1‑HI‑C‑E 是GE Vernova（原GE电网）Multilin系列高性能数字馈线保护及间隔控制器。设备搭载32位RISC CPU+DSP硬件平台，将全套电力保护、高精度测量、断路器就地控制、多协议通讯集成于一体。同时支持故障录波、事件记录、多种对时方式，方便故障回溯分析。可作为中压配网馈线、发电机、电动机的主保护或后备保护，具备KEMA认证IEC61850 V2标准，广泛用于变电站自动化系统。

核心特性

• 丰富ANSI标准保护：过流、接地故障、负序、过压欠压、过频欠频、断路器失灵等全套保护逻辑
• 自带图形LCD本地人机界面，可编程按键，支持现场整定参数、查看运行状态
• 抽屉插拔式模块化结构，支持不停机更换维护
• 配备10/100M以太网、RS485接口，支持IEC61850、Modbus TCP、DNP3、103/104多种规约
• 内置故障录波、事件日志，支持PTP、IRIG‑B、SNTP网络对时
• 光隔数字输入，可编程C型继电器输出，可通过CAN总线扩展远程I/O模块拓展点位
• SIL2功能安全认证，CE、UL认证，适应变电站恶劣温湿度与振动工况
• 支持面板开孔安装、19英寸标准机架抽屉式安装，适配开关柜间隔应用

技术参数

• 型号：F650‑G‑N‑A‑B‑F‑2‑G‑1‑HI‑C‑E
• 品牌：GE Vernova Multilin（原GE Grid Solutions）
• 设备类型：馈线保护与间隔控制器 数字保护继电器
• 供电电源：HI宽压 110‑250VDC /120‑230VAC
• 电流输入：CT 1A /5A可配置
• 测量精度：电压电流0.5级
• 通讯接口：以太网、RS‑485；规约 IEC61850，Modbus TCP，DNP3，103/104
• 数字输入：光耦隔离，支持干接点/湿接点
• 数字输出：多路可编程C型继电器接点
• 显示：图形LCD人机界面
• 工作温度：‑25℃ ~ +70℃
• 安装方式：面板开孔 /19英寸机架抽屉式安装
• 认证：SIL2、KEMA IEC61850 Ed.2、CE、UL508

应用领域

广泛应用于电厂、石化工厂、工业电站的中压变电站馈线保护、母线备自投、分布式电源并网、电机发电机保护场景，完成线路故障快速切除、开关柜间隔就地控制、向SCADA监控系统上传数据等核心任务。
