产品概述

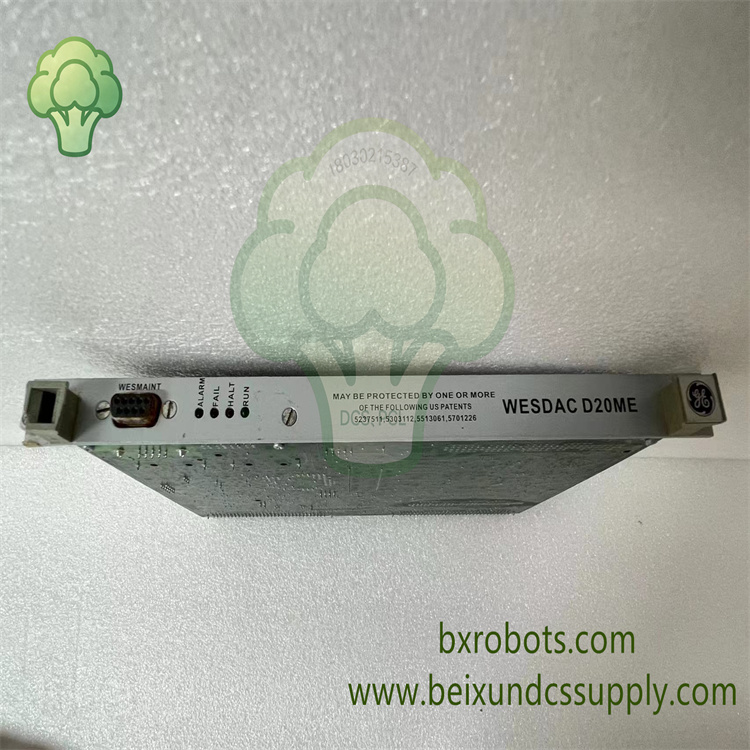

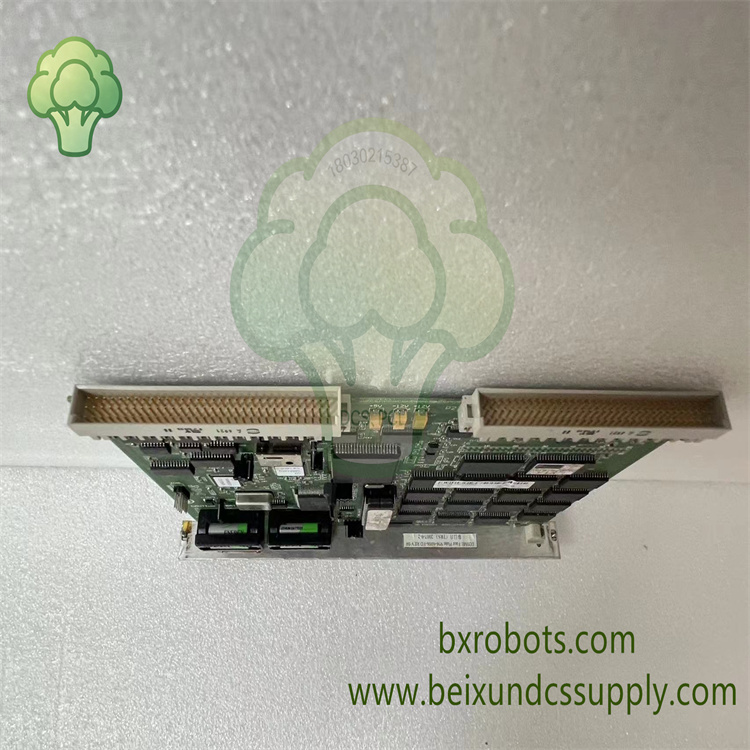

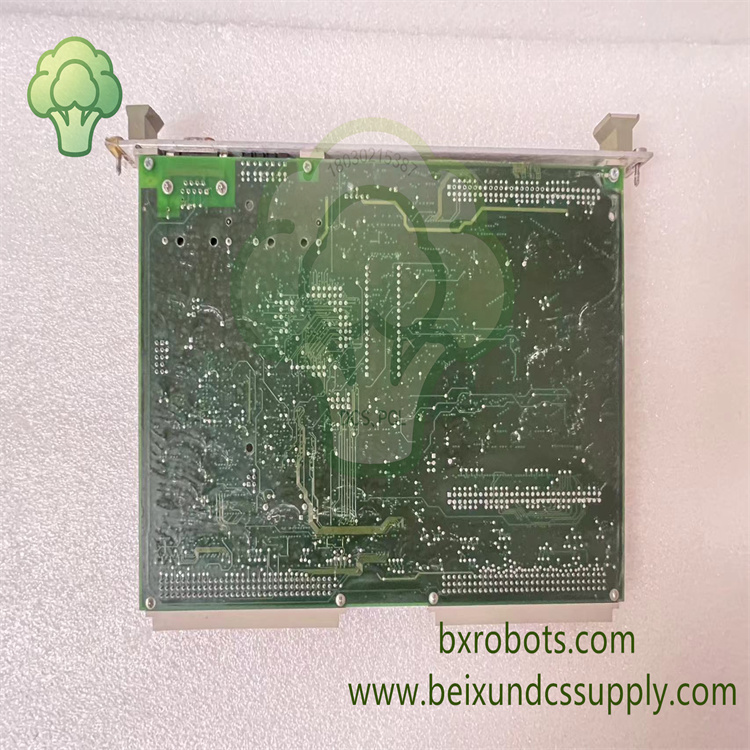

GE WESDAC D20ME 是 GE Multilin D20/D200 变电站 RTU 控制器系统增强型多协议主处理器模块。对比标准 D20M 处理器，升级处理性能与内存容量，满足高负载协议转换和多设备通讯业务。模块完成现场 I/O 数据采集，执行本地控制逻辑，通过多路串口与 SCADA 主站完成数据交互。VME 插卡式结构，适配 D20、D200 系列 VME 机箱，方便现场维护更换。

核心特性

‑ 增强型 32 位微处理器，提升复杂电力协议处理能力

‑ 8 路独立串口，软件可配置 RS‑232‑D、RS‑422‑A、RS‑485 接口

‑ 波特率 110bps‑115200bps，支持多点多节点串行组网

‑ 1MB SRAM +1MB Flash EPROM，用于固件存储与实时数据缓存

‑ 支持 DNP3、Modbus RTU 等电力自动化主流通讯协议

‑ 每通道 1500V 电气隔离，提升变电站强电磁环境抗干扰能力

‑ VME 插槽插卡安装，兼容 D20、D200 整套 VME 机箱系统

‑ LED 状态指示灯，查看模块运行状态与通讯故障

技术参数

‑ 品牌：GE Multilin（WESDAC）

‑ 型号：WESDAC D20ME

‑ 产品类型：增强型多协议 RTU 处理器模块

‑ 适用系统：D20 / D200 变电站 RTU 控制器

‑ 处理器：32 位增强微处理器

‑ 内存：1MB SRAM，1MB Flash EPROM

‑ 串口：8 路，软件可选 RS‑232‑D / RS‑422‑A / RS‑485

‑ 隔离等级：单通道 1500V 隔离

‑ 安装方式：VME 机架插槽安装

‑ 使用环境：‑40℃‑70℃，湿度 5%‑95% 无凝露

应用领域

广泛应用于变电站自动化、智能电网 SCADA 监控项目，用作 D20/D200 RTU 主控核心板，用于系统升级改造、硬件翻新以及备件更换项目。
