产品概述

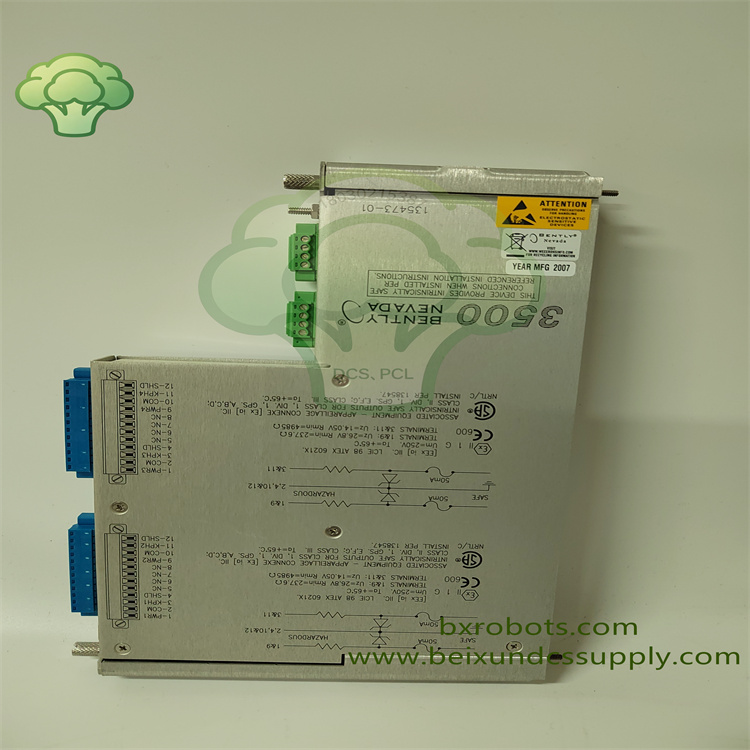

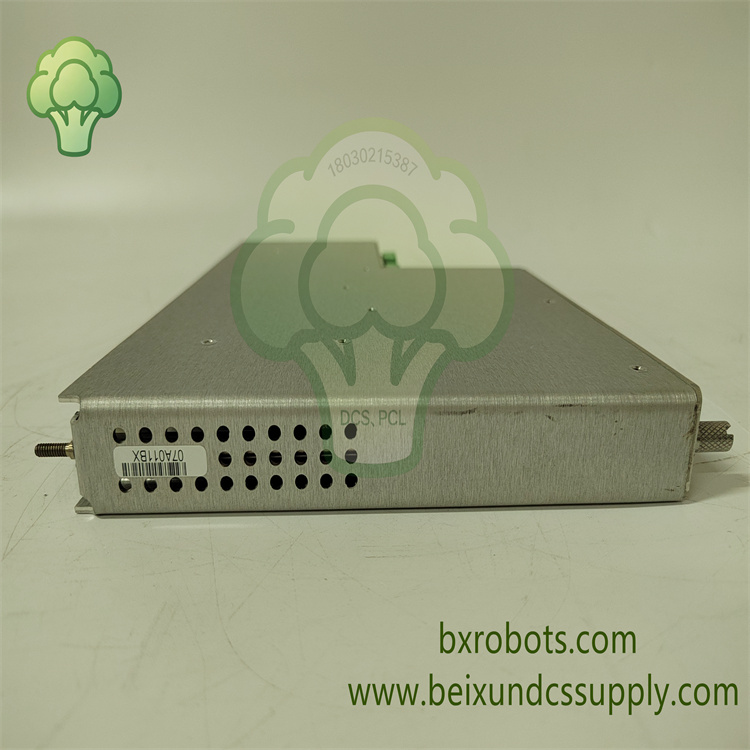

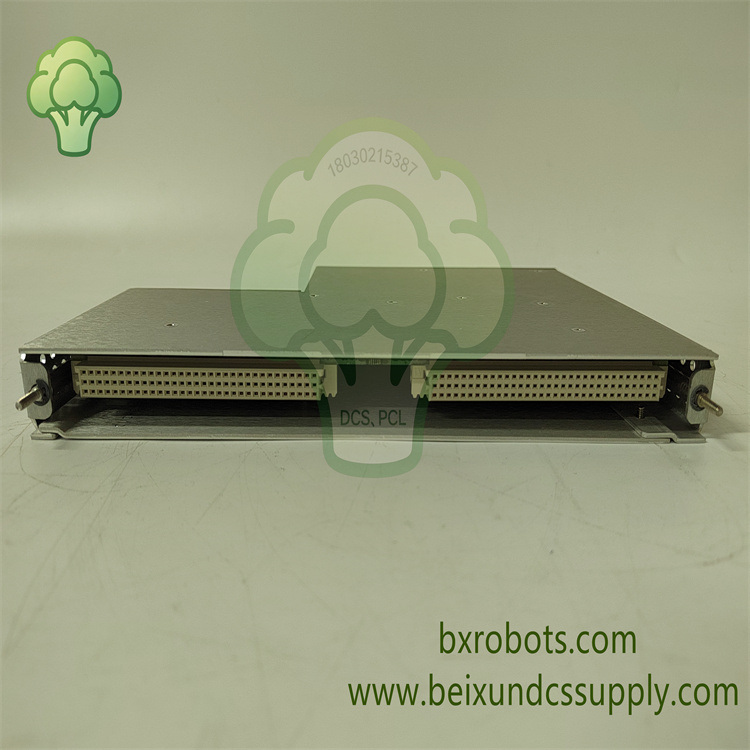

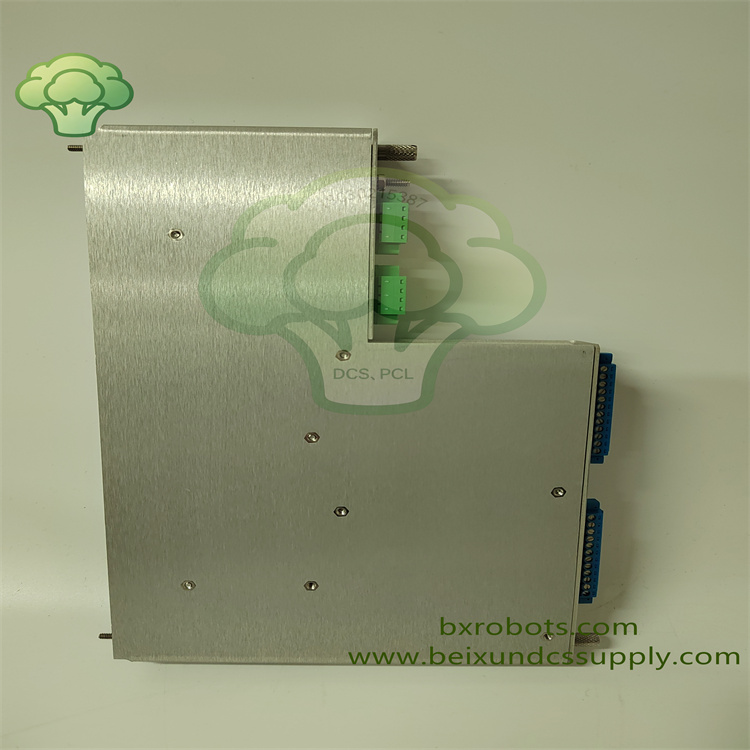

BENTLY 135473‑01是Bently Nevada 3500系列汽轮机监视仪表TSI系统，3500‑25增强型键相单元配套的内部屏障型键相I/O模块。安装于3500机箱半高插槽，和键相主板协同工作，完成现场传感器原始脉冲信号预处理工作。

该I/O模块接收转轴上涡流探头、磁电拾取传感器送来的脉冲输入信号，对现场信号回路做内部端接与电气隔离，将调理后的键相脉冲信号传输至键相主板，完成相位基准信号转换。具备双通道独立信号采集能力，可实现双探头冗余相位标记监测，满足多轴旋转机械设备高可靠监测需求。

模块由3500机架背板直流总线供电，冗余系统条件下支持热插拔在线更换；内置传感器回路自诊断，可检测线缆故障、信号异常并及时输出报警。是火电厂、石化行业汽轮机组、大型压缩机组TSI监测保护机柜重要硬件备件。

核心特性

• 内部屏障型键相I/O模块，专门匹配3500‑25增强型键相主板使用
• 双通道独立输入，兼容涡流探头、磁电拾取式转速传感器
• 集成内部信号端接与隔离屏障，抑制工业现场地环流、浪涌冲击干扰
• 处理转轴标记原始脉冲，输出稳定调理脉冲给到键相主板，完成相位基准输出
• 支持双探头冗余相位标记监测，提升关键旋转机械保护回路可靠性
• 完备自诊断功能，监测传感器线缆完好性、输入信号状态，实现故障报警反馈
• 机架背板总线供电，冗余系统配置下支持热插拔，无需机架停机即可在线更换模块
• 满足API‑670重型旋转机械保护行业规范，具备CE、UL认证
• 半高紧凑结构，适配3500系列机架标准半高插槽，工业级硬件适配长期不间断运行工况

技术参数

• 零件号：135473‑01，配套型号：3500‑25‑01‑03‑00
• 品牌：Bently Nevada（贝克休斯）
• 产品类型：内部屏障型键相I/O模块
• 输入通道：2路独立输入通道
• 适配传感器：涡流探头、磁电拾取传感器
• 信号端接：内置内部信号端接
• 典型功耗：3.2W
• 供电方式：3500机架内部背板直流总线供电
• 工作温度：0℃ ~ +65℃
• 存储温度：‑40℃ ~ +85℃
• 湿度：5%‑95%RH，无凝露
• 重量：约0.46kg
• 安装方式：3500系列机架半高插槽，支持热插拔
• 防护等级：IP20（机柜内部使用）
• 认证：API‑670、CE、UL、cULus

应用领域

BENTLY 135473‑01键相I/O模块大量应用于火力发电厂、联合循环电站、石化厂压缩机组。为汽轮机、燃气轮机、大型离心压缩机组转轴相位标记测量提供隔离型现场信号处理，为3500系列TSI监测保护机柜的机组检修、备件替换、技术改造提供重要硬件支撑。
