产品概述

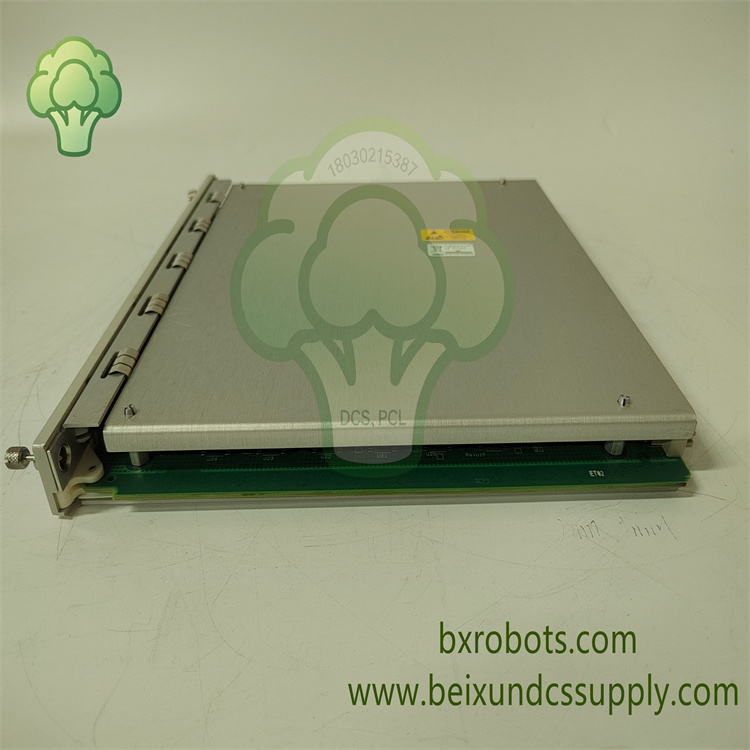

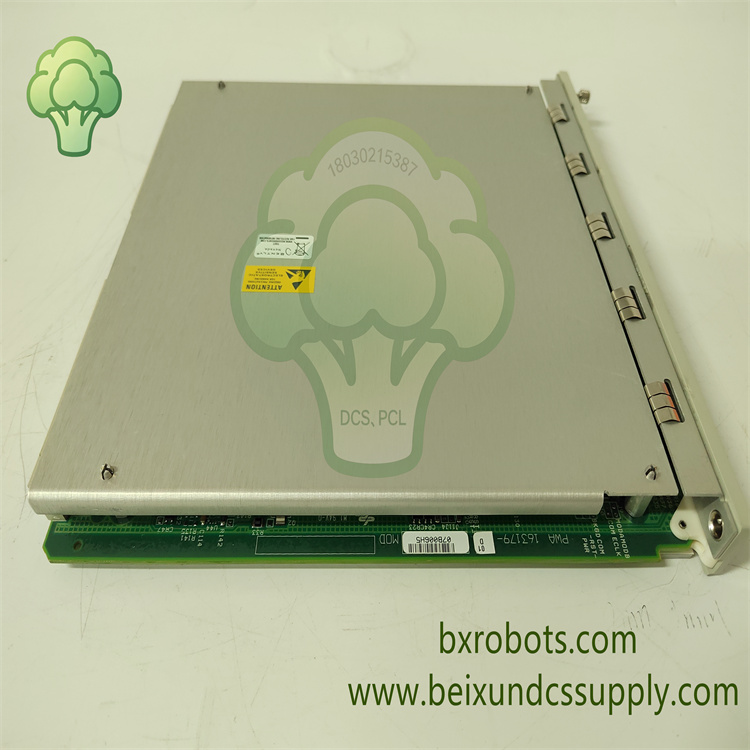

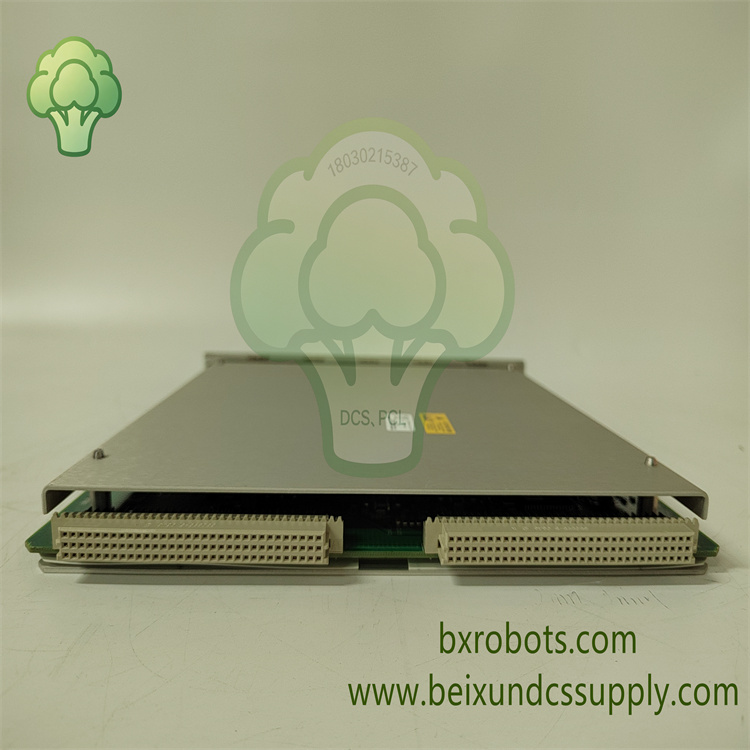

BENTLY 3500‑60 163179‑01是Bently Nevada 3500系列汽轮机监视仪表TSI系统六通道温度监测模块，占用3500机箱一个标准全高插槽，无需额外信号调理硬件，可接入热电阻RTD与热电偶TC混合信号输入。

该模块用于汽轮机组、燃气轮机组、大型压缩机组的轴承金属温度、电机定子温度以及关键工艺温度监测。将实测温度与用户自定义报警阈值做对比，输出预警、危险报警信号；提供非隔离版本与热电偶隔离版本，隔离版本通道间耐压250Vdc，适配工业强干扰现场工况。

模块通过机架背板总线和其它板卡交互，将温度测量数据上传网关，转发至DCS上位系统；支持热插拔，自带传感器断线短路故障检测，方便现场调试维护，是电厂、石化行业旋转机械TSI保护机柜重要硬件备件。

核心特性

• 六通道温度监测模块，占用3500系列机架一个全高插槽位
• 支持混合信号输入：Pt100三线制热电阻，K/E/J/T/R/S/B/N全系列热电偶
• 提供非隔离、热电偶隔离两种硬件版本；隔离版通道间250Vdc耐压，抗现场干扰
• 每通道独立设置预警、危险两级报警阈值，可实现温差监测应用
• 内置传感器故障自诊断，检测传感器断线、短路故障，及时反馈异常状态
• 机架背板总线供电，支持热插拔，系统允许条件下可在线更换模块
• 满足API‑670重型旋转机械保护规范，可用于SIL2安全等级相关系统配置
• 依靠机架背板总线完成数据交互，温度测量数据上传网关，转发DCS上位系统
• 工业级硬件设计，适配电厂、石化控制柜内部长期不间断连续运行工况

技术参数

• 型号：3500‑60，零件号：163179‑01
• 品牌：Bently Nevada（贝克休斯）
• 产品类型：六通道温度监测模块
• 输入通道：6路可配置通道，支持RTD/TC混合输入
• 适配传感器：Pt100三线制热电阻；K、E、J、T、R、S、B、N型热电偶
• 输入阻抗：每引线≥10MΩ
• 隔离规格：隔离版本通道间250Vdc隔离耐压
• 额定功耗：7W
• 供电方式：3500机架内部背板直流总线供电
• 报警逻辑：单通道独立预警危险阈值，传感器断线、短路检测
• 安装方式：3500系列机架全高单槽安装，支持热插拔
• 工作温度：‑20℃ ~ +70℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

BENTLY 3500‑60 163179‑01温度监测模块大量应用于火力发电厂、联合循环电站、石化厂压缩机组。对汽轮机、燃气轮机、大型离心压缩机组轴承金属温度、电机定子绕组温度以及关键工艺温度进行连续监测，为3500系列TSI监测保护系统的机组检修、备件替换、技术改造提供可靠硬件支撑。
