产品概述

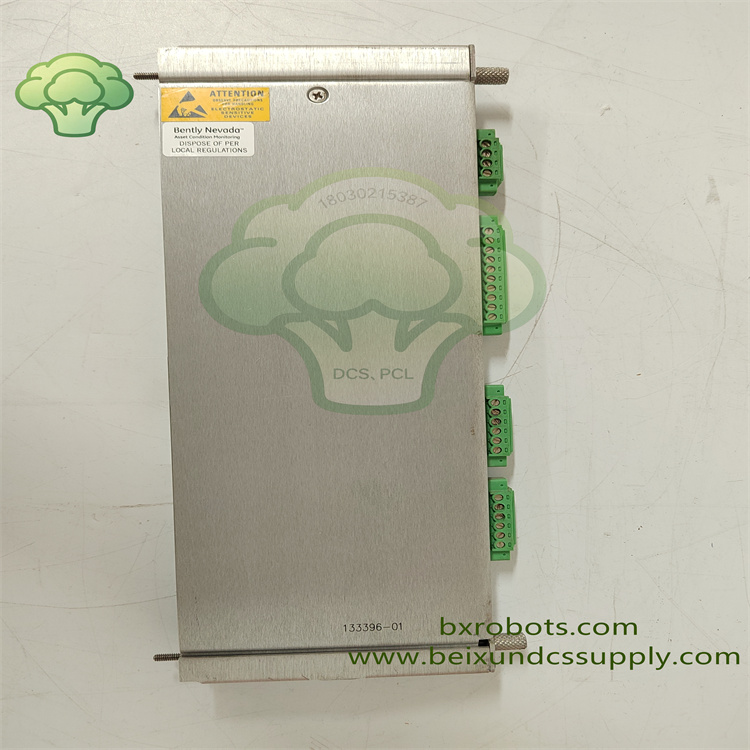

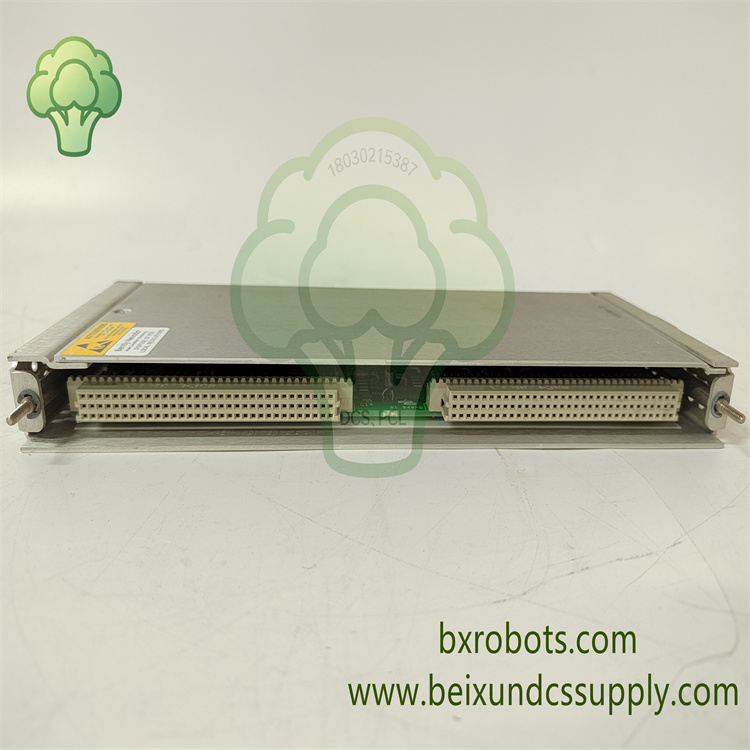

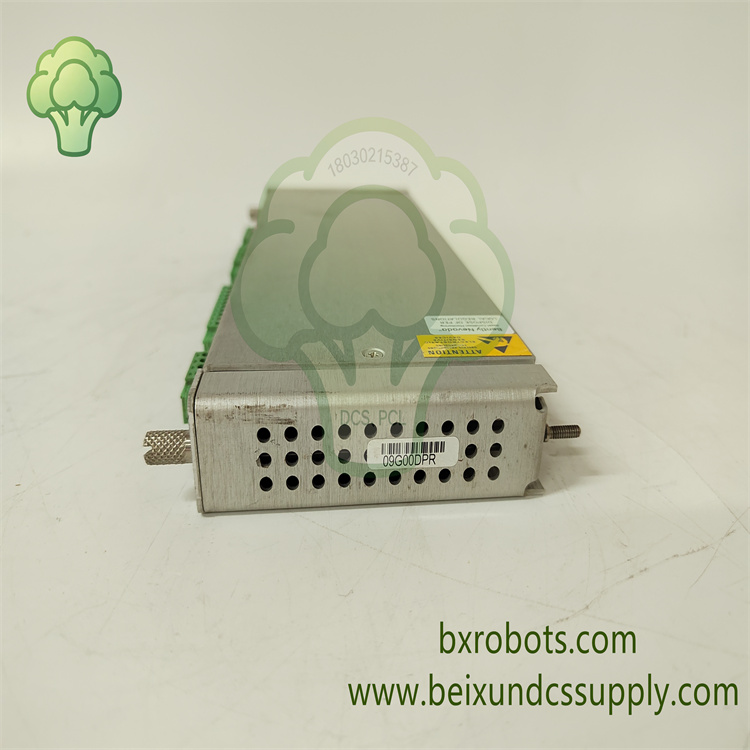

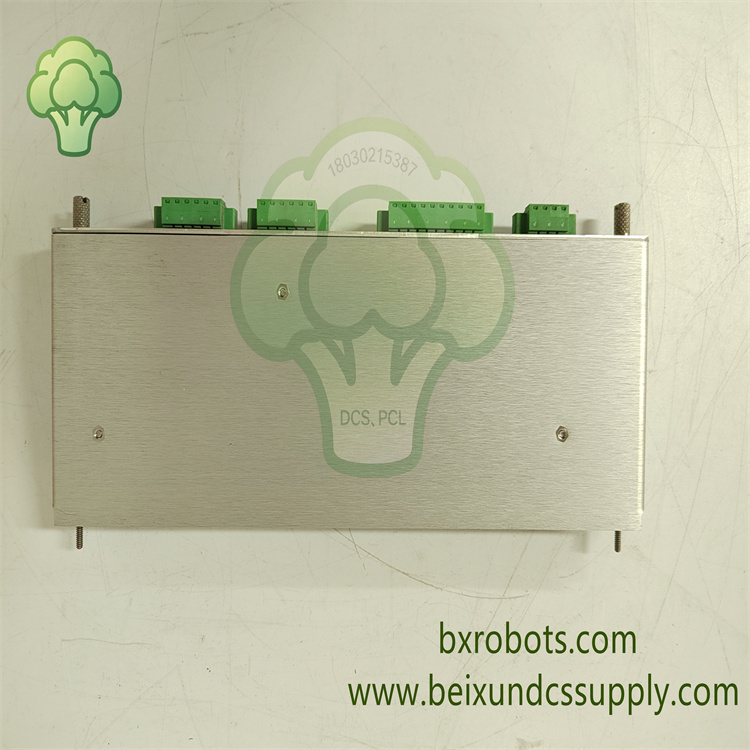

BENTLY 133396‑01是Bently Nevada 3500系列汽轮机监视仪表TSI系统3500‑53全高型电子超速检测I/O模块。接收涡流探头或者磁电式转速传感器脉冲输入信号，实时采集转轴转速，完成旋转机械超速报警与跳闸保护逻辑运算。

单机架内部可多块133396‑01模块组合，实现2选2或者推荐使用的3选2表决保护架构，有效降低保护误动风险，满足发电、石化行业高安全等级超速保护需求；使用该模块时机架必须配置双冗余电源模块。

模块提供4‑20mA转速模拟量输出以及传感器缓冲输出信号，可供DCS以及外部监控系统采集；面板多组LED状态指示灯，内置完备自诊断，方便现场调试与故障排查，是汽轮机、燃气轮机、大型压缩机TSI保护机柜核心安全硬件备件。

核心特性

• 全高型电子超速检测I/O模块，兼容涡流探头、磁电拾取式转速传感器两种主流检测元件
• 支持2选2、3选2表决逻辑，关键机组优先采用3选2配置，显著提升超速保护系统可靠性
• 转速测量量程0‑99999rpm，测量精度高，超速跳闸响应速度快
• 软件可组态警告、危险超速阈值，同时具备低转速监测、轴停止状态检测功能
• 4‑20mA转速模拟量输出、传感器缓冲输出，对接DCS及其它外部监控设备
• 前面板LED状态指示灯：OK、TX/RX、Bypass旁路、Test Mode测试模式、Alarm报警，直观反馈模块工况
• 完备板载自诊断，持续监测传感器信号质量、模块硬件健康状态以及总线通讯链路
• 符合API‑670旋转机械超速保护行业标准
• 机架背板总线供电，支持热插拔，适配3500系列机架标准全高插槽

技术参数

• 型号：3500‑53，零件号：133396‑01
• 品牌：Bently Nevada（贝克休斯）
• 产品类型：电子超速检测I/O模块
• 适配传感器：涡流探头、磁电式转速拾取传感器
• 转速测量范围：0‑99999 rpm
• 输入信号：+10.0V ~ ‑24.0V，输入阻抗20kΩ
• 输出信号：4‑20mA转速模拟量输出，传感器缓冲输出
• 系统要求：配套机架必须配置双冗余电源模块
• 整机功耗：典型8.0W
• 安装方式：3500系列系统机架全高插槽装配
• 工作温度：0℃ ~ +60℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

BENTLY 133396‑01超速检测I/O模块大量应用于火力发电厂、联合循环电站、石化厂压缩机组。承担汽轮机、燃气轮机、大型离心压缩机转轴实时转速监测与超速跳闸保护任务，为旋转机械TSI机柜的机组检修、备件替换、技术改造提供关键安全硬件支撑。
