产品概述

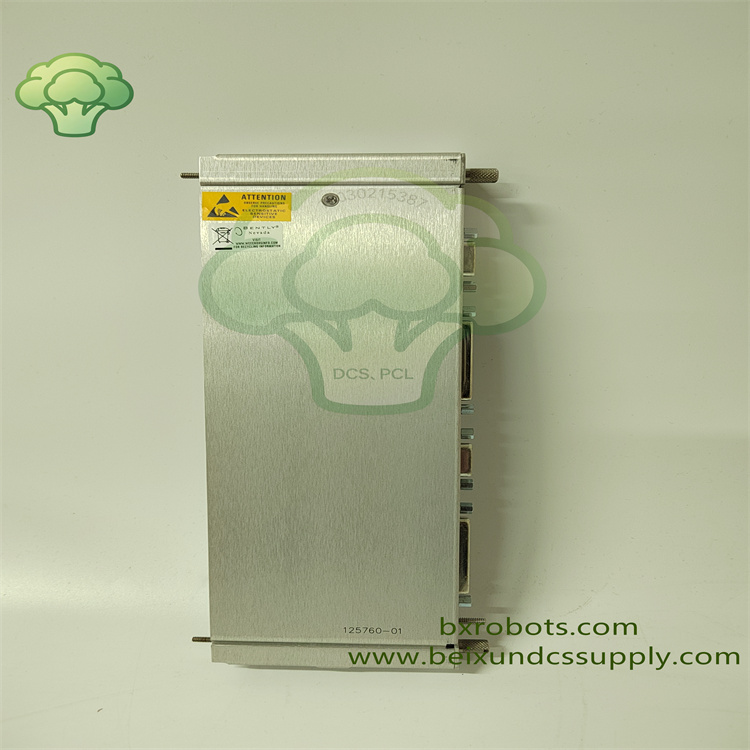

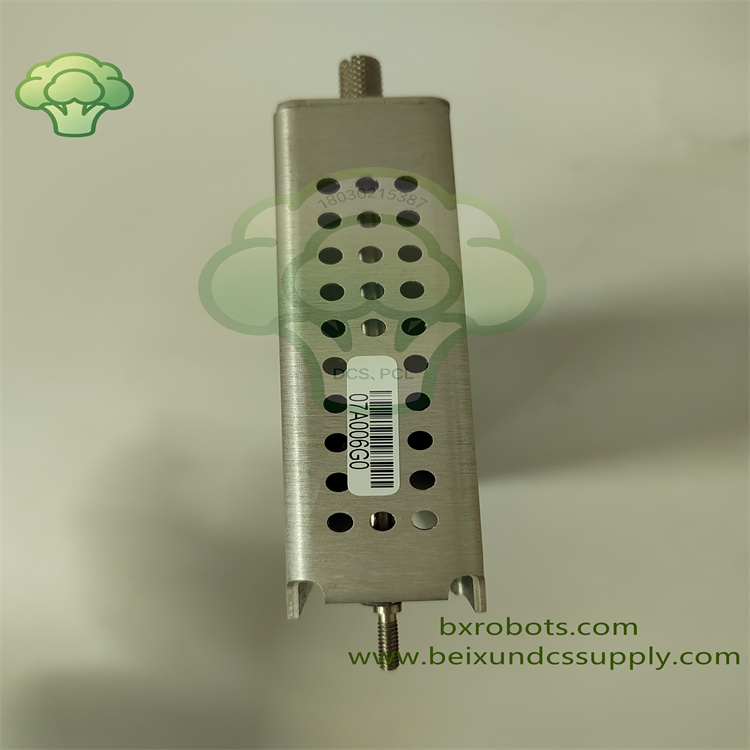

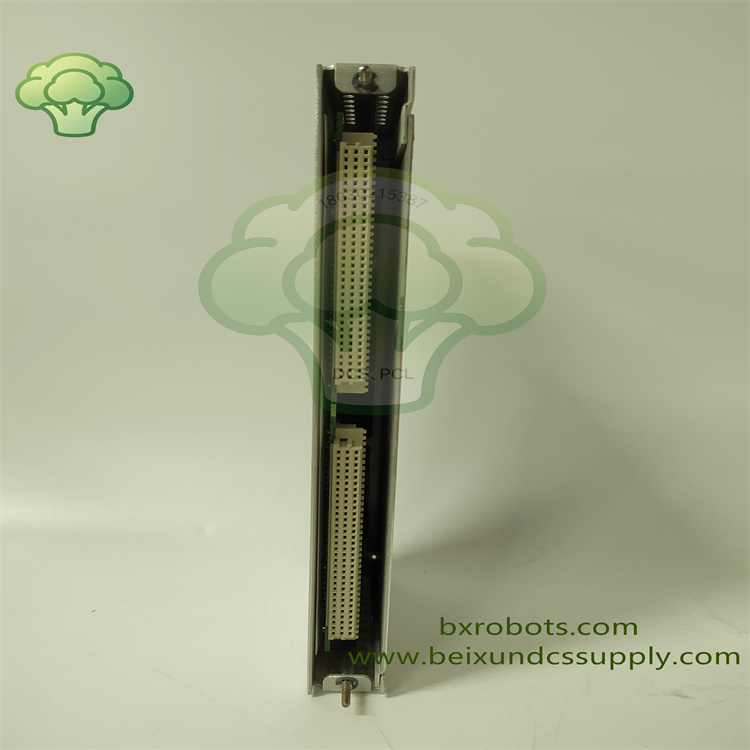

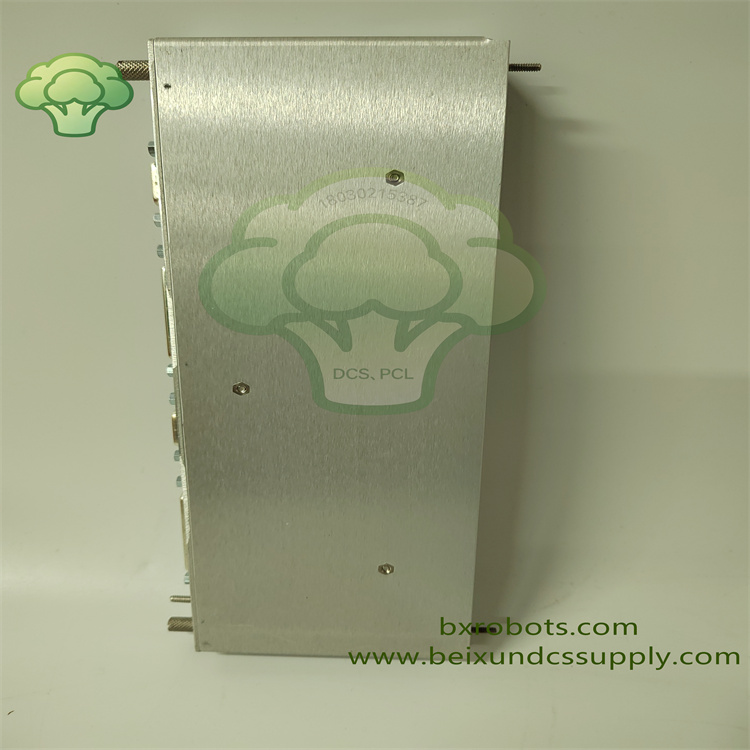

BENTLY 125760‑01是Bently Nevada 3500‑20系列数据管理器I/O版本RIM机架接口模块，属于3500汽轮机监视仪表TSI系统核心组件，必须安装在3500机架紧靠电源模块的1号专用插槽，作为整套机架对外通讯主网关。

该模块采集机架内部全部监测卡件的测量、报警以及运行状态数据，完成机架级参数存储、组态管理，通过多串口接口实现数据转发；可对接TDXnet、TDIX、DDIX外部通讯处理器以及System1状态监测软件平台。

由机架背板总线取电，支持热插拔维护；面板配置多组状态指示灯，具备机架综合故障继电器输出，方便现场状态查看与外接报警联动；是汽轮机、燃气轮机TSI机柜调试、检修、技术改造必不可少的硬件备件。

核心特性

• 数据管理器I/O型RIM模块，固定装配于3500机架电源旁1号插槽位置
• 集中数据汇总，采集机架内部所有监测模块测量数值、报警事件与运行状态
• 存储机架硬件配置、报警阈值、模块布局信息，支持本地软件以及远程参数修改
• 多串口通讯接口，可配合TDXnet、TDIX、DDIX外部通讯处理器以及System1监测软件协同工作
• 多组LED状态指示灯：OK、TX/RX、CONFIG OK、TM，直观反馈模块运行、通讯、配置状态
• 内置机架综合故障输出继电器，向外接光字牌报警系统输出整机故障信号
• 完备自诊断能力，持续监视机架供电、各模块健康状态以及通讯链路质量
• 不属于保护关键信号回路，RIM模块异常不会打断机组保护输出，提升系统整体安全性
• 机架背板总线供电，支持热插拔，无需停机即可完成现场拆装更换维护

技术参数

• 零件号：125760‑01
• 品牌：Bently Nevada（贝克休斯）
• 产品类型：3500/20数据管理器I/O型机架接口RIM模块
• 安装槽位：3500机架1号插槽（紧邻电源模块）
• 通讯接口：多串口，采用本特利专有通讯协议
• 供电方式：机架内部背板总线供电
• 面板指示：OK、TX/RX、CONFIG OK、TM状态LED指示灯
• 继电器输出：机架综合故障继电器触点输出
• 工作温度：0℃ ~ +60℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

BENTLY 125760‑01数据管理器I/O模块大量应用于火力发电厂、联合循环电站、石化厂动力机组。承担3500系列TSI汽轮机监视机柜的组态管理、数据汇总、对外网关通讯任务，为旋转机械在线监测保护系统的机组调试、备件替换以及技术改造提供核心硬件支撑。
