产品概述

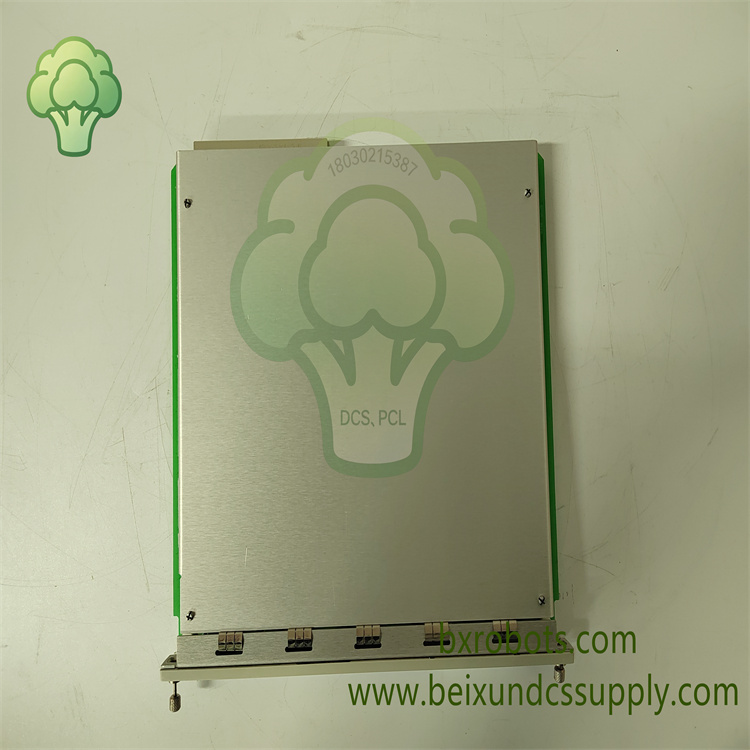

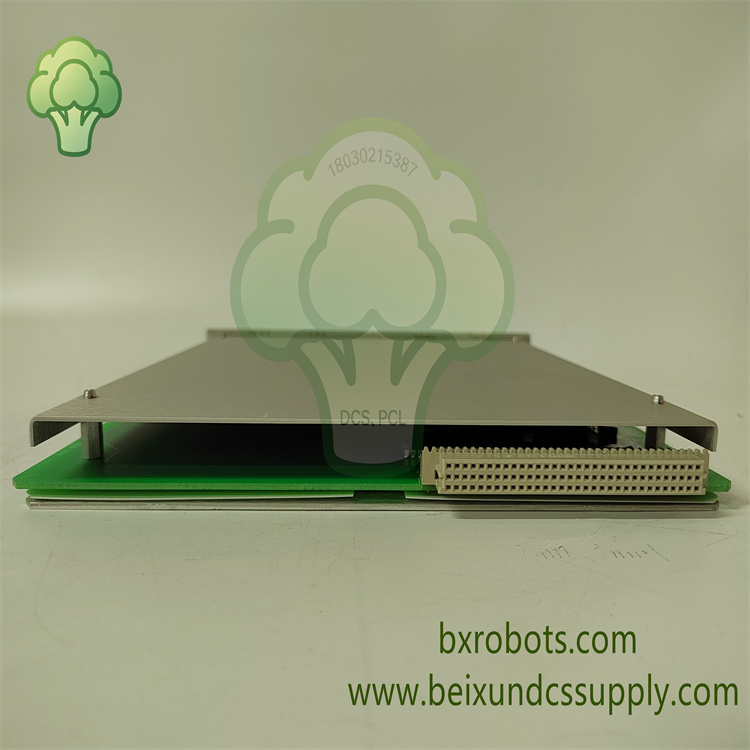

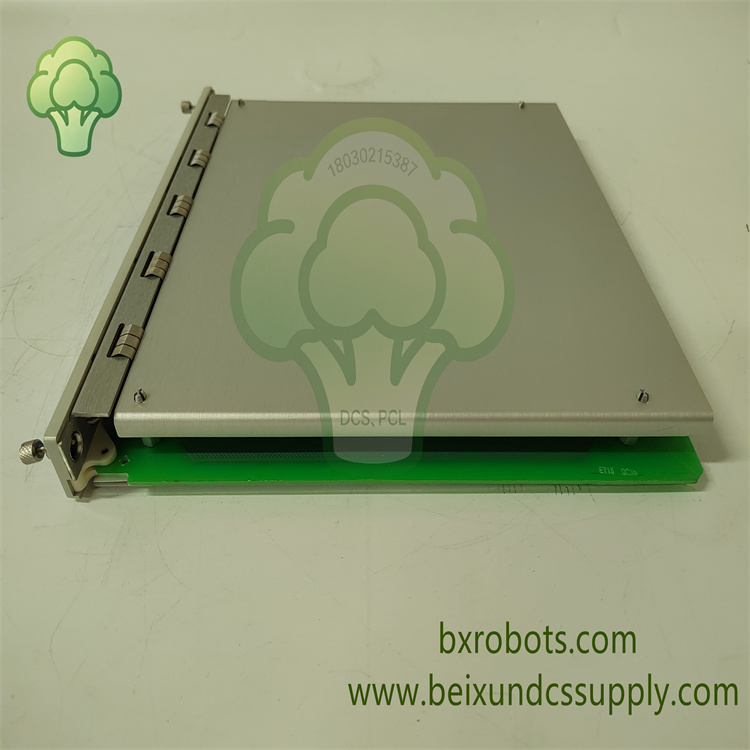

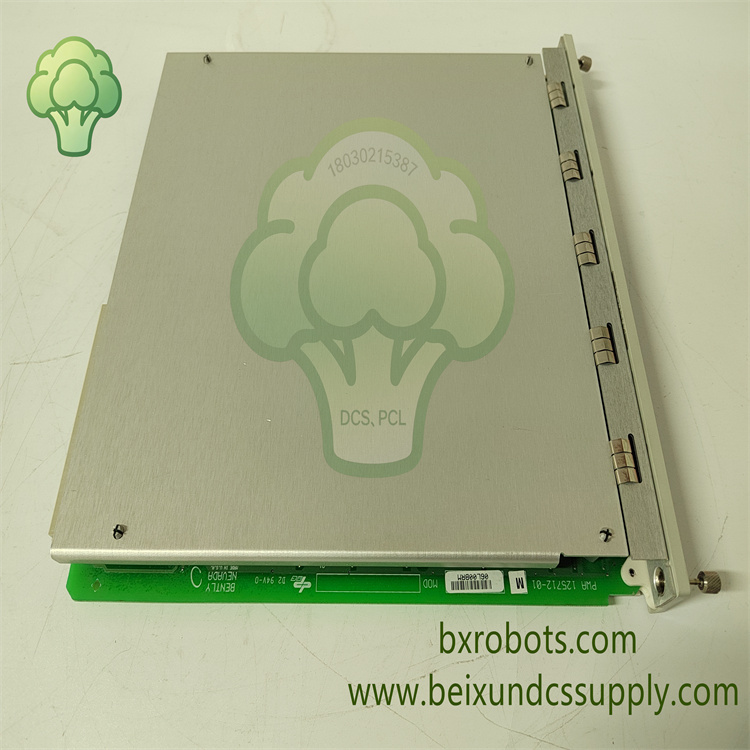

BENTLY 3500‑32 125712‑01是Bently Nevada 3500系列汽轮机监视仪表TSI系统全高型四通道继电器输出模块，安装于机架接口RIM模块右侧任意空闲插槽，根据项目逻辑需求，单套3500机架内部可配置多块该继电器模块。

每一路继电器通道均可通过机架组态软件独立编程报警驱动逻辑，可引用机架内任意监测通道的警告、危险报警信号，实现与、或表决逻辑运算；模块采用环氧树脂密封单刀双掷SPDT继电器触点，为汽轮机、燃气轮机组驱动外部光字牌报警、联锁以及跳闸控制回路。

由机架背板总线供电，支持热插拔在线更换；面板多组LED指示灯直观反馈模块健康状态、总线通讯状态以及通道报警状态，是电厂旋转机械在线监测机柜检修、技术改造关键硬件备件。

核心特性

• 全高4通道继电器模块，安装于RIM模块右侧机架插槽，单机架可多块并联使用，灵活扩展继电器输出点位
• 4路独立SPDT密封继电器输出，每一路通道均可通过组态软件自由配置报警驱动表决逻辑
• 支持与、或组合逻辑运算，可引用机架内任意监测通道的警告、危险、模块故障信号参与逻辑判断
• 继电器触点带载能力：阻性负载5A@250VAC /30VDC，满足现场外部报警、联锁回路驱动需求
• 前面板状态指示灯：OK、TX/RX、CH‑ALARM，直观显示模块运行、总线通讯、通道报警状态
• 机架背板取电，支持热插拔，无需停机即可完成现场拆装维护更换
• 配合振动、轴位移、转速监测卡件，将系统内部报警逻辑转换为外部设备可用的硬干接点信号
• 工业级元器件设计，适配电厂控制柜内部长期不间断连续运行工况

技术参数

• 型号：3500‑32，零件号：125712‑01
• 品牌：Bently Nevada（贝克休斯）
• 产品类型：四通道继电器输出模块
• 输出通道：4路，SPDT单刀双掷环氧树脂密封继电器
• 触点容量：阻性负载5A@250VAC /30VDC
• 逻辑组态：机架组态软件，每通道独立可编程与/或表决逻辑
• 供电方式：机架内部背板总线供电
• 整机功耗：典型5.8‑6.0瓦
• 安装方式：3500系列系统机架全高插槽装配
• 工作温度：0℃ ~ +60℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

BENTLY 3500‑32 125712‑01继电器模块大量应用于火力发电厂、联合循环电站、石化厂压缩机组。将系统内部监测报警逻辑转换为硬干接点信号，为汽轮机、燃气轮机、大型压缩机监视保护机柜驱动现场光字牌报警、联锁保护回路以及辅助跳闸设备。
