产品概述

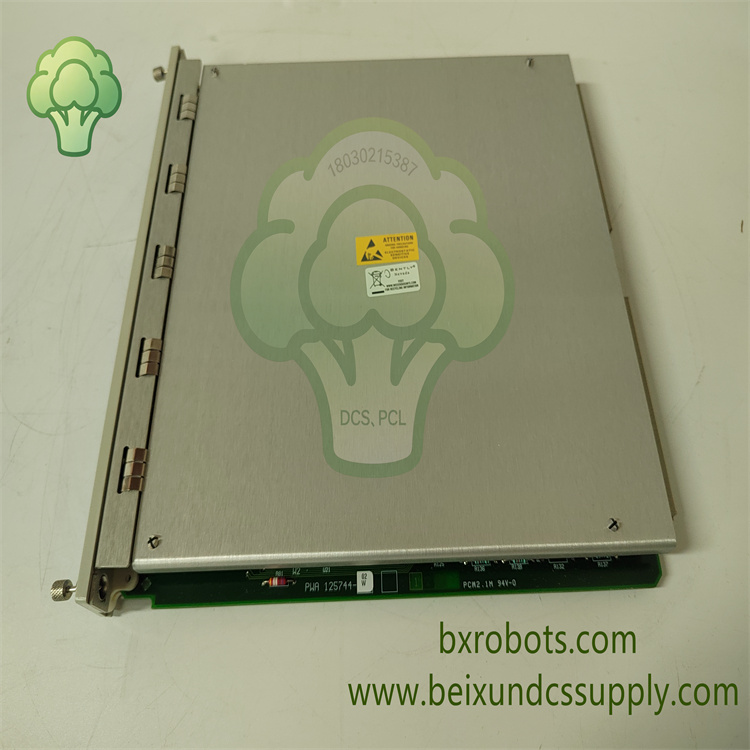

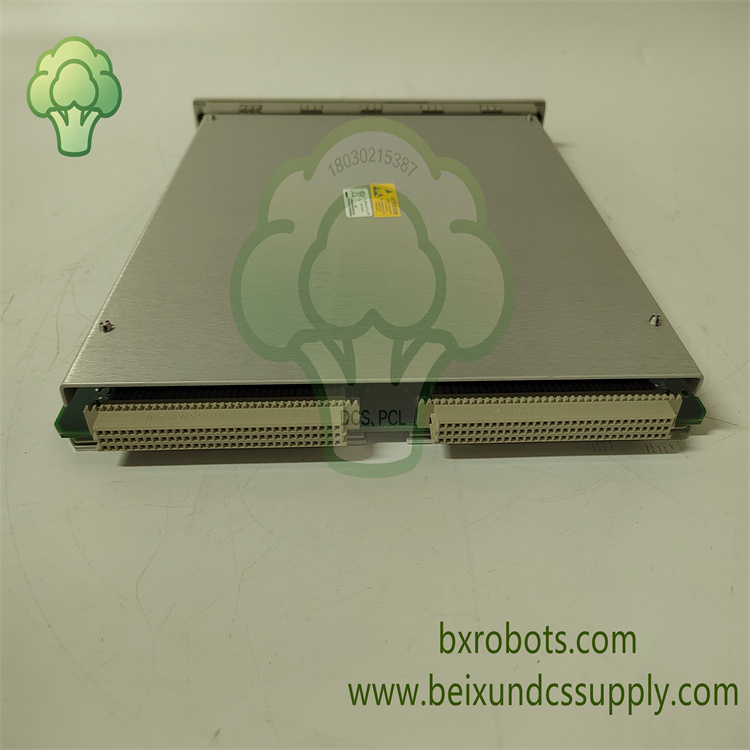

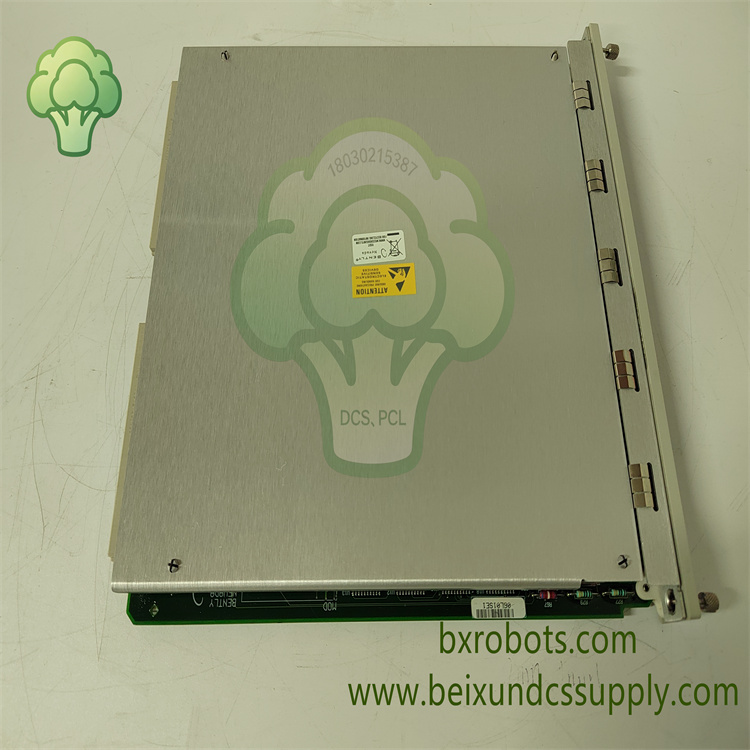

BENTLY 3500‑20 125744‑02是Bently Nevada 3500系列汽轮机监视仪表TSI系统标准机架接口RIM模块，必须安装在3500机架紧靠电源模块的1号专用插槽，每一套完整3500机架都需要配置一块RIM模块才能实现完整管理功能。

该模块采集机架内部所有监测卡件的状态与测量数据，完成机架参数组态、事件记录，并通过串口实现与外部系统互联。RIM模块不属于保护关键信号路径，即便RIM模块异常，振动、超速等保护功能仍然可以正常执行。

支持本特利专用通讯协议，对接System1状态监测软件平台；面板配置多组状态指示灯以及故障输出继电器，方便现场快速故障诊断；为火电厂、化工厂汽轮/燃气轮机TSI机柜检修改造必不可少的硬件备件。

核心特性

• 标准机架接口RIM模块，固定安装于3500机架电源旁1号插槽位置
• 集中数据汇总，采集机架内部全部插拔式监测模块的测量、报警与运行状态数据
• 存储机架组态参数、模块类型、报警阈值，支持本地软件组态以及远程配置
• RS‑232/RS‑422串口通讯，可连接System1软件以及TDXnet、TDIX、DDIX等外部通讯处理器
• 多组LED状态指示灯：OK、TX/RX、CONFIG OK、TM，直观显示模块运行、通讯、配置状态
• 内置系统故障输出继电器，向外接报警光字牌系统输出机架综合故障信号
• 完备自诊断能力，持续监视机架供电、各模块健康状态以及通讯链路状态
• 不属于保护关键回路，RIM异常不影响机组保护动作输出，提升系统整体安全性
• 机架背板供电，支持热插拔，现场可直接拆装更换，维护便捷

技术参数

• 型号：3500‑20，零件号：125744‑02
• 品牌：Bently Nevada（贝克休斯）
• 产品类型：机架接口RIM模块
• 安装槽位：3500机架1号插槽（紧邻电源模块）
• 通讯接口：RS‑232/RS‑422串口，最高波特率38.4k baud
• 供电方式：机架内部背板总线供电
• 面板指示：OK、TX/RX、CONFIG OK、TM状态LED指示灯
• 继电器输出：机架综合故障继电器触点
• 工作温度：0℃ ~ +60℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

BENTLY 3500‑20 125744‑02机架接口模块大量应用于火力发电厂、联合循环电站、石化厂动力机组。完成3500系列TSI汽轮机监视机柜的组态管理、数据汇总与对外通讯任务，服务于旋转机械在线监测保护系统的机组检修、备件替换以及技术改造工作。
