产品概述

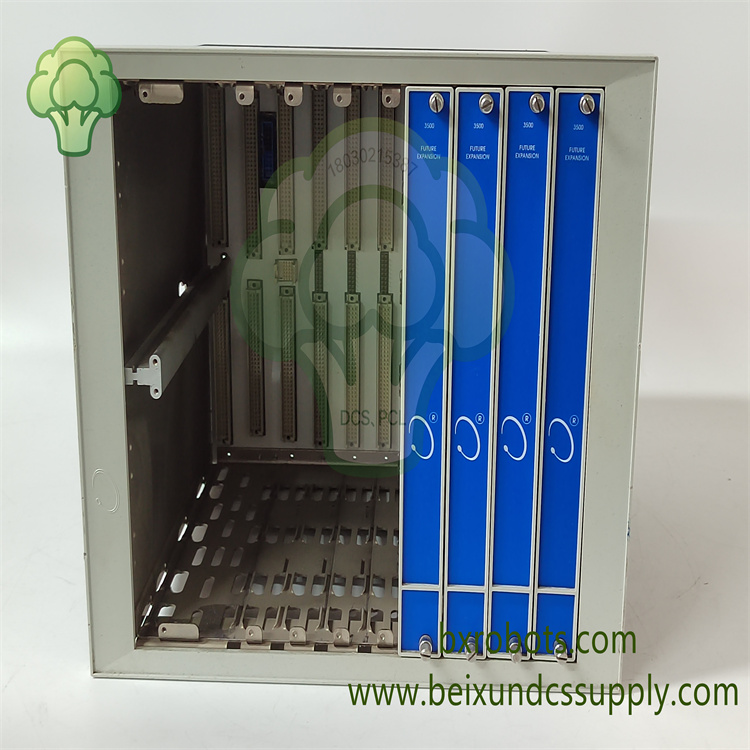

BENTLY 3500‑05‑02‑04‑00‑00‑00是Bently Nevada 3500系列汽轮机监视仪表TSI系统订货配置机架；该订货编码定义机架内部配置双冗余电源安装位、4个监测模块插槽，构成旋转机械保护紧凑型硬件载体。

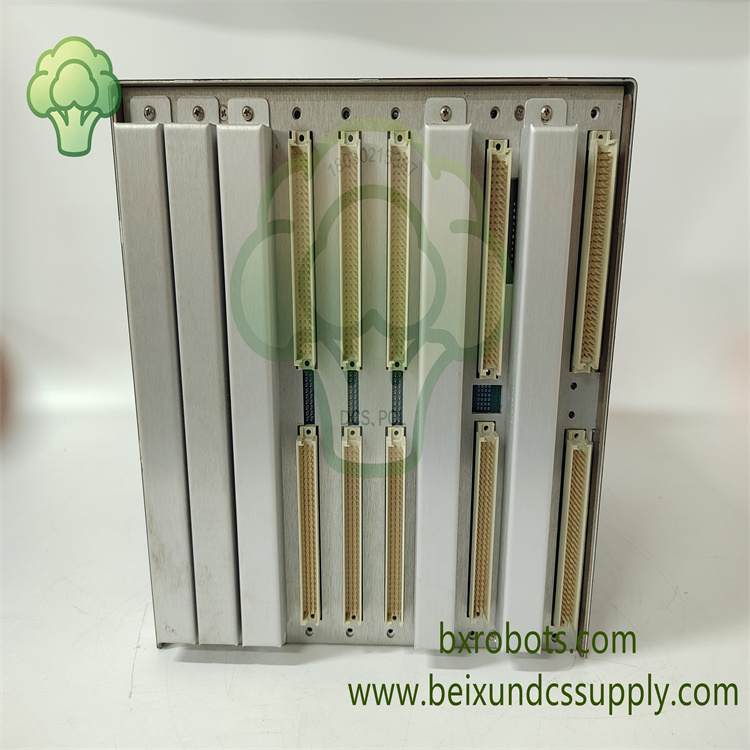

机架内置背板总线，实现所有插拔式卡件之间的数据交互与统一电源分配，为振动、轴位移、转速、温度监测模块提供稳定供电与信号传输通路。整机采用高强度金属机箱，适配电厂控制柜长期不间断运行工况。

支持模块热插拔更换，无需整机停机；可完全适配全系列3500监测卡件以及System1状态监测软件平台，广泛应用于火电厂、联合循环电站机组改造、机柜改造以及备件替换场景。

核心特性

• 定制硬件配置：双冗余电源插槽+4路监测模块插槽，满足紧凑型TSI系统布局需求
• 集成背板总线，完成机架内部所有插拔模块的电源分配与高速数据交互
• 冗余电源架构，大幅提升关键旋转机械保护场景系统运行可靠性
• 电源、监测模块支持热插拔，现场维护无需系统停机
• 工业级金属机壳，耐受现场振动、温度波动以及电磁干扰
• 兼容全系列3500监测卡件，实现振动、位移、转速、温度多类机组参数采集
• 对接System1状态监测软件，完成数据采集、报警处理、故障事件记录
• 标准机架式机械结构，便于安装在19英寸工业控制柜内部

技术参数

• 型号：3500‑05‑02‑04‑00‑00‑00
• 品牌：Bently Nevada（贝克休斯）
• 产品类型：3500系列TSI机械保护系统机架
• 硬件配置：2个冗余电源插槽，4个监测模块插槽
• 内部总线：背板通讯总线
• 安装方式：19英寸标准机柜机架式安装
• 适用系统：汽轮机监视仪表TSI系统
• 工作温度：0℃ ~ +60℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

BENTLY 3500‑05‑02‑04‑00‑00‑00系统机架大量用于火力发电厂、联合循环电站、石化企业动力机组。作为汽轮机、燃气轮机在线监测保护系统基础硬件载体，承担旋转机械状态监测设备的机械支撑、电源分配与数据通讯任务。
