Product Overview

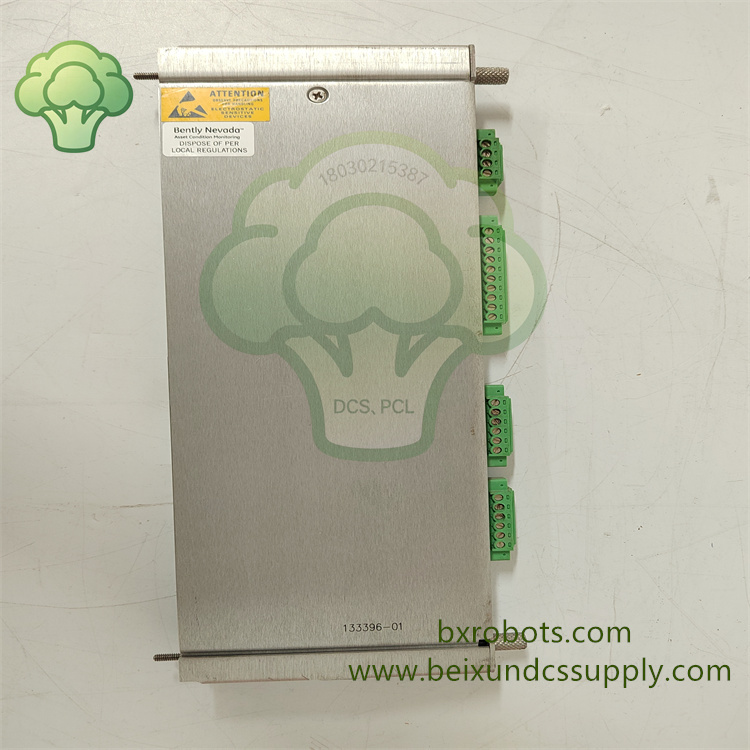

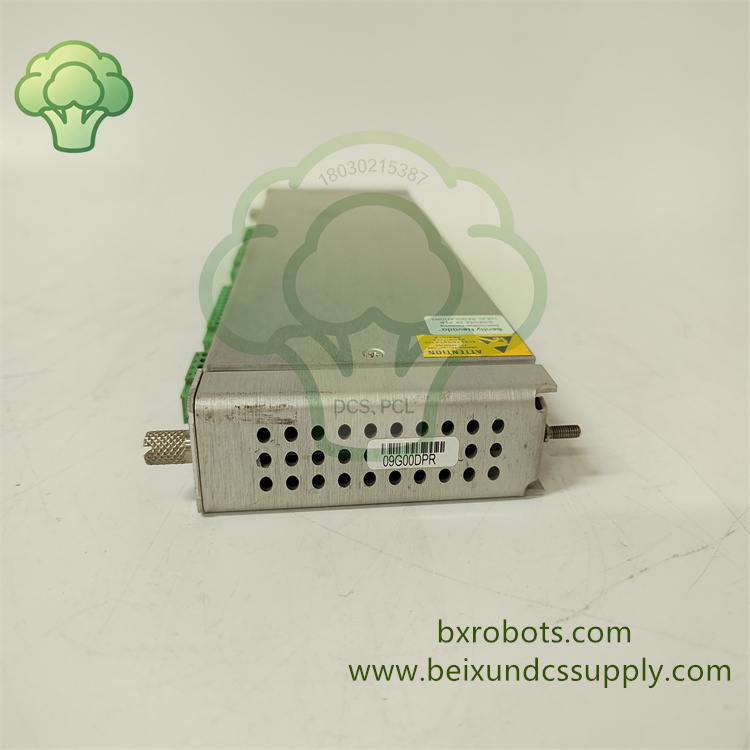

BENTLY 133396‑01是Bently Nevada 3500/53电子超速检测系统专用I/O子模块，直接安装在3500‑05机架内3500/53主监测板卡的背部。该子模块接收涡流探头或者磁电转速传感器的脉冲信号，将转速数据转换为标准4‑20mA记录仪模拟输出，上传至DCS或PLC系统；配合主监测板卡完成关键旋转设备超速联锁的2选2、3选2表决保护逻辑。技术人员参照3500官方硬件手册完成背部装配、传感器接线以及输出校准，为火电厂汽轮机TSI、化工压缩机监测以及重型旋转机械安全控制工况提供可靠的信号输入输出支撑。

Core Features

• BENTLY 133396‑01 I/O子模块，与3500/53超速主监测板卡配对使用，安装于3500‑05机架插槽板卡背部。
• 支持涡流探头、磁电式转速传感器脉冲信号输入，适配各类汽轮机、压缩机轴转速测量工况。
• 为现场传感器提供‑24VDC激励电源，输出与实时转速成比例的4‑20mA模拟信号，供给记录仪或DCS采集。
• 与主监测板协同实现符合API‑670标准的超速报警与跳闸保护，支持2选2、3选2冗余表决架构。

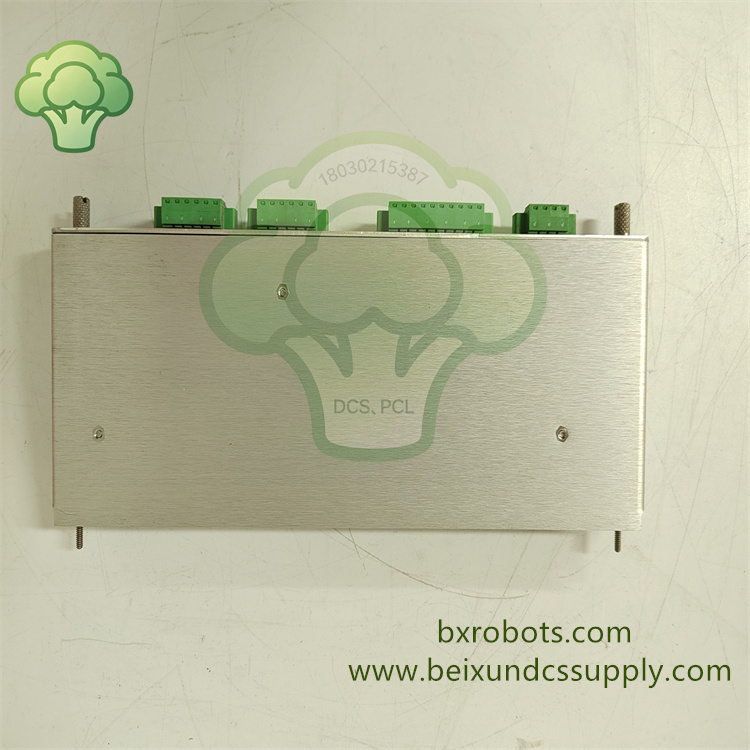

• 紧凑型背部子板结构，匹配3500系列插卡机械尺寸；环氧树脂密封工业硬件，适应控制柜恶劣现场环境。
• 跳闸响应时间小于30毫秒，满足大型旋转机械超速保护回路严苛的安全响应指标。
• 适用于3500机械保护系统大修、超速I/O子模块更换、旋转设备安全保护系统改造场景。

Technical Parameters

• 型号：133396‑01
• 品牌：BENTLY Nevada（贝克休斯）
• 产品类型：3500/53超速检测I/O子模块

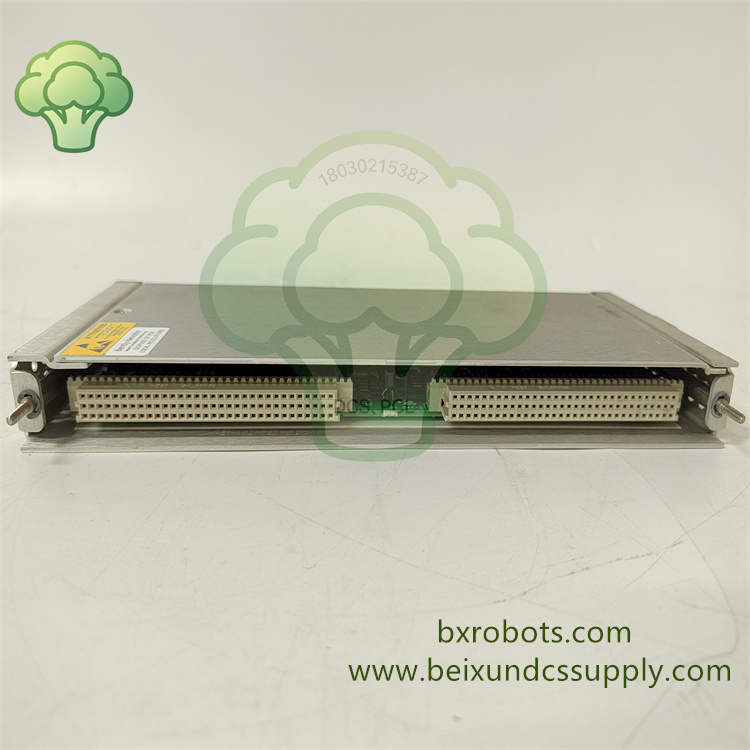

• 安装方式：3500‑05机架，装配在3500/53主监测板卡背部
• 输入信号：涡流探头、磁电转速传感器脉冲信号
• 传感器激励：‑24VDC，最大40mA
• 模拟输出：4‑20mA，与转速数值成比例
• 表决逻辑：配合主板实现2选2、3选2表决
• 跳闸响应时间：小于30ms
• 整机典型功耗：8.0W（整套3500/53组件）
• 重量：0.45kg
• 工作温度：‑30 ℃ ~ +65 ℃
• 湿度：5‑95%无凝露
• 防护等级：IP20（控制柜内部安装）

Application Fields

BENTLY 133396‑01超速I/O子模块大量应用于火电厂汽轮机TSI机柜、化工厂压缩机保护站、炼油厂旋转机械安全控制现场以及重工业旋转设备监测系统，为旋转机械保护系统维护改造项目提供可靠3500系列超速I/O子模块备件方案。
