Product Overview

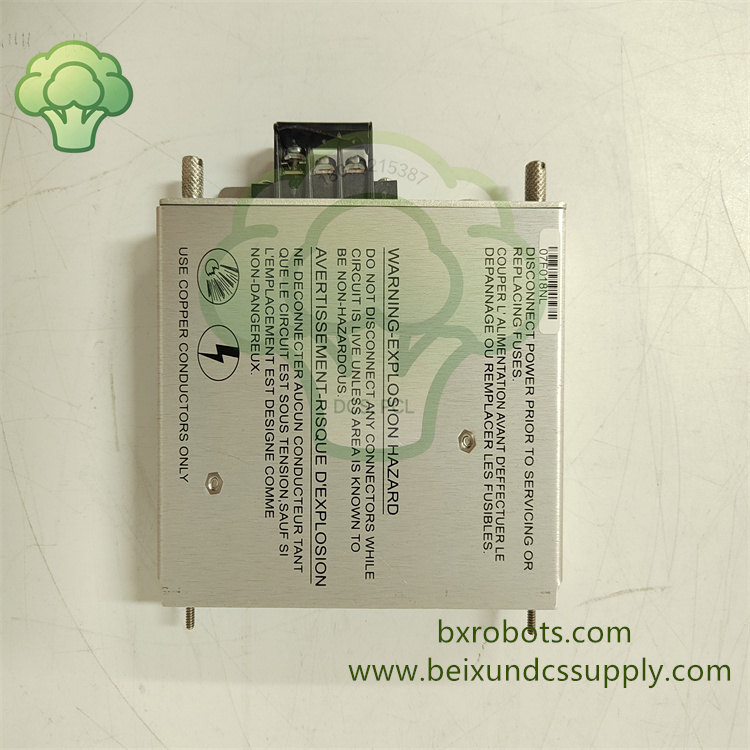

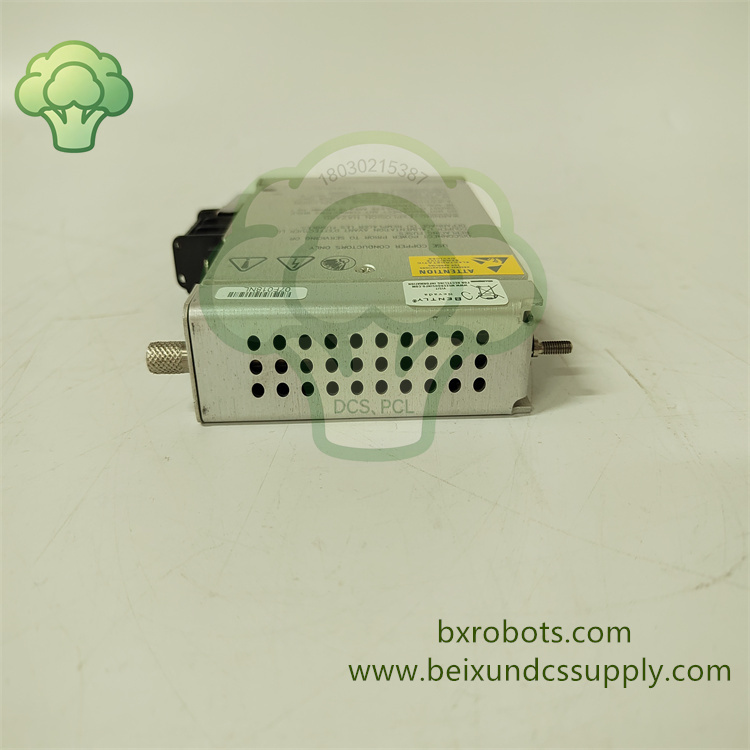

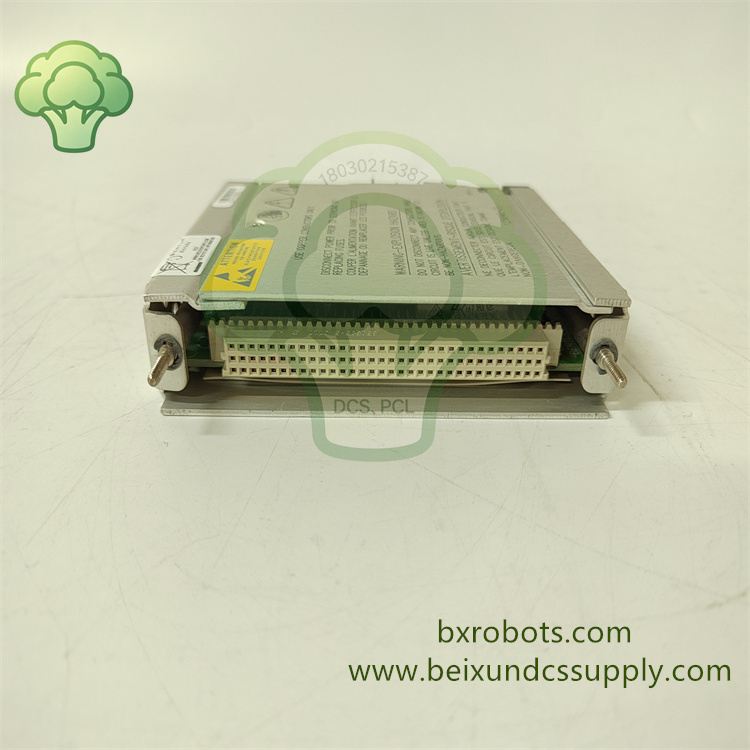

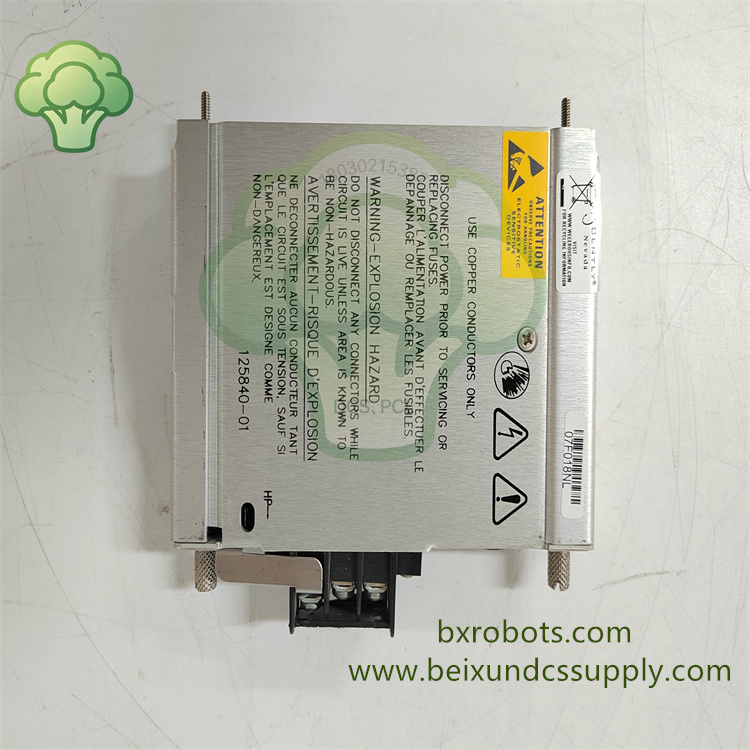

BENTLY 125840‑01是Bently Nevada 3300XL涡流探头传感器系统的前置器供电与信号调理单元。该模块为配套涡流探头传感器输出稳定激励电源，采集探头端部与轴面之间的间隙变化原始信号，将非线性原始信号转换为标准可缩放模拟量输出，完成汽轮机、压缩机等旋转设备轴径向振动、轴向推力位置以及转速的非接触式测量。技术人员参照3300XL官方硬件手册完成模块安装、探头接线以及输出校准，为火电厂汽轮机TSI、化工压缩机监测、重型旋转机械保护工况提供可靠的传感器信号处理能力。

Core Features

• BENTLY 125840‑01专用前置器信号调理单元，完美适配3300XL全系列涡流探头组件。
• 为涡流探头提供高频激励电源，采集探头顶端与旋转轴表面之间的间隙变化信号。
• 内置信号调理电路，把探头原始信号转换为标准比例模拟输出，方便DCS、PLC或者监测模块采集。
• 自带故障检测能力，识别探头开路、短路以及线缆异常，输出故障状态指示，便于现场排查问题。
• 紧凑型金属壳体结构，带有防爆警示标识；工业级硬件，适合现场长时间不间断运行。
• 采用非接触测量方式，无机械磨损，提升高速转轴工况下长期测量稳定性。
• 适用于3300XL传感器系统大修、前置器模块更换、旋转设备状态监测系统改造场景。

Technical Parameters

• 型号：125840‑01
• 品牌：BENTLY Nevada（贝克休斯）
• 产品类型：3300XL前置器供电信号调理模块
• 适配传感器：3300XL系列涡流位移探头
• 核心功能：探头激励供电、间隙信号调理与转换
• 测量对象：轴径向振动、轴向推力位置、转速信号
• 诊断功能：探头线缆故障检测，识别开路、短路异常
• 壳体：紧凑型金属外壳，附带爆炸危险警示标签
• 安装方式：机架底盘或面板安装
• 工作温度：‑25 ℃ ~ +70 ℃
• 湿度：5‑95%无凝露
• 防护等级：IP20（控制柜内部安装）

Application Fields

BENTLY 125840‑01前置器模块大量应用于火电厂汽轮机监测机柜、化工厂压缩机保护站、炼油厂旋转机械状态监测现场以及重工业旋转设备安全系统，为旋转机械保护系统维护改造项目提供可靠3300XL前置器模块备件方案。
