产品概述

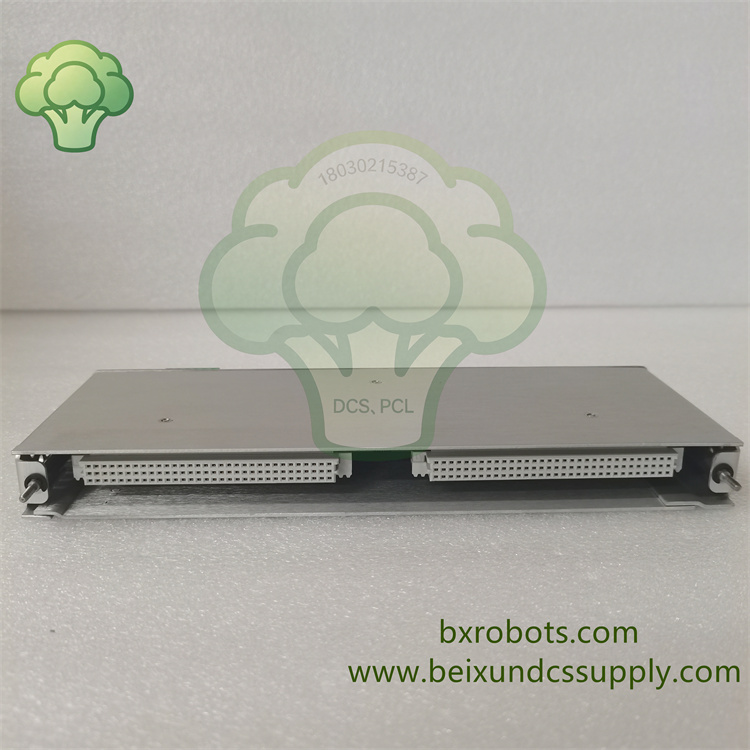

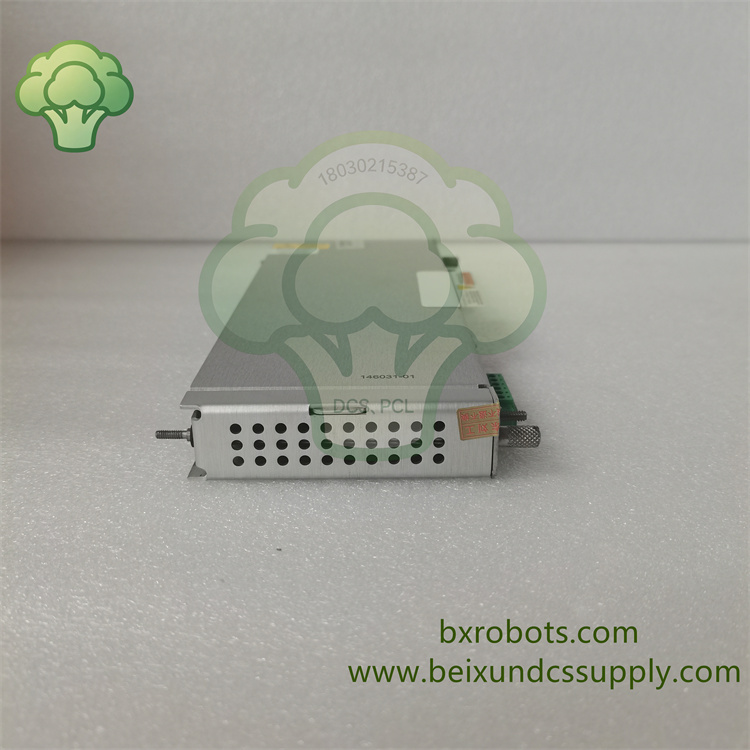

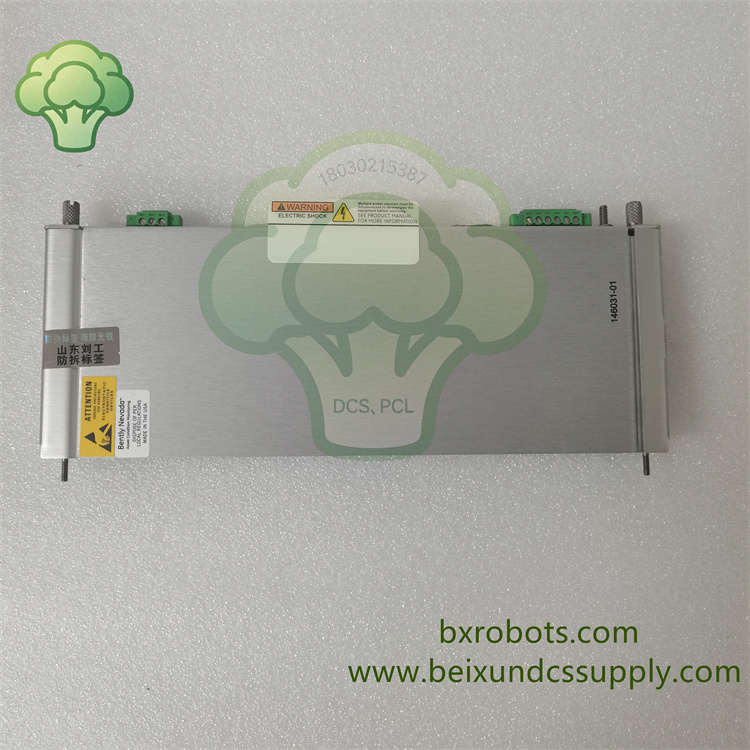

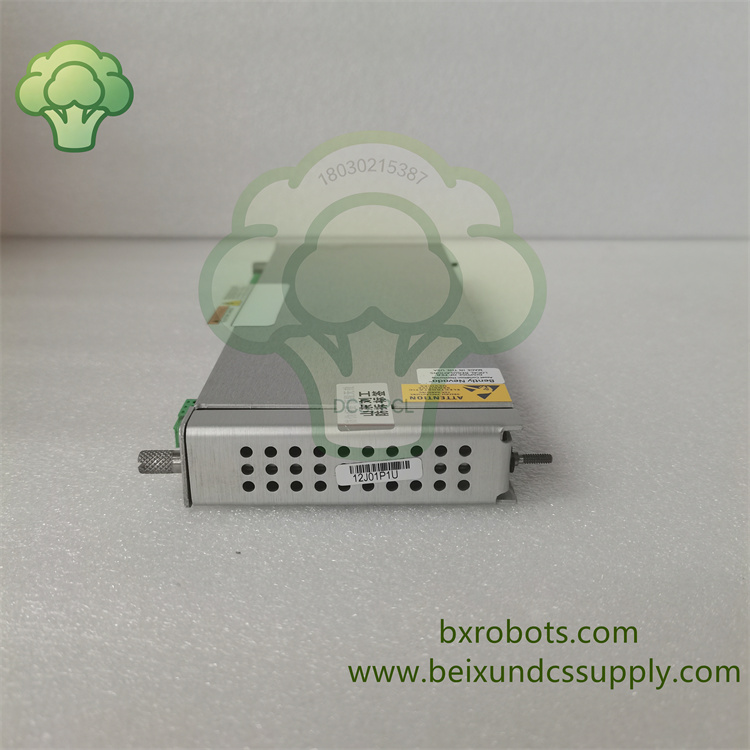

BENTLY 146031‑01（3500/22M TDI）属于 Bently Nevada 3500 系列机组保护监测系统硬件系列。

它是用于 3500 机架与 System1 机械管理软件对接的瞬态数据接口模块。

该硬件安装在 3500 机架 RIM 专用插槽，通过机架背板总线，采集其他监测模块输出的稳态测量数据与高分辨率瞬态波形数据。

单块板卡集成老款 3500/20 机架接口 RIM 与 TDXnet 通讯处理器两者全部功能。

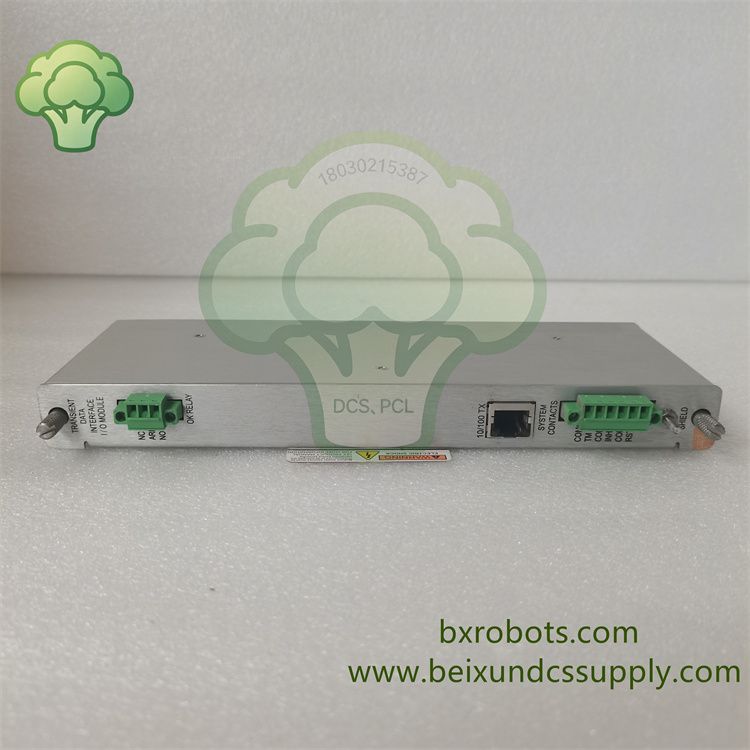

10/100M 以太网网口向上位主机传输数据；前面板 LED 指示灯，直观显示模块运行与网络通讯状态。

需要配合 3500‑42M 等 M 系列监测板卡协同工作，完成动态数据采集任务。

该型号原厂现已停产，电厂运维人员采购该 TDI 接口模块作为老旧 3500 机组保护机架维修替换备件。

它为火电厂、石化、重工业旋转设备预测性维护项目，提供稳定可靠的瞬态波形分析数据支撑。

核心特性

‑ Bently Nevada 3500 机组保护机架专用 TDI 瞬态数据接口模块，型号 3500/22M

‑ 将机架接口功能与通讯处理器功能集成在单块插拔板卡内部

‑ 采集机架内部全部 M 系列监测模块的稳态参数以及瞬态波形数据

‑ 10/100M 以太网接口，对接 System1 机械设备诊断分析软件

‑ 仅占用机架 1 个插槽，安装于 3500 系统机架专用 RIM 槽位

‑ 前面板 LED 指示灯，显示模块正常、故障、网络通讯运行状态

‑ 插拔式机架安装结构，支持 3500 机架内热插拔更换模块

‑ 通过官方 3500 机架组态软件完成网络参数配置

‑ 借助高速瞬态波形记录，实现旋转机械设备故障诊断分析

技术参数

‑ 品牌：BENTLY Nevada（贝克休斯）

‑ 型号：3500/22M，物料号：146031‑01

‑ 产品类型：瞬态数据接口 TDI 模块

‑ 适用系统：Bently Nevada 3500 机组保护机架系统

‑ 通讯接口：10/100 Base‑TX 以太网

‑ 安装位置：3500 机架专用 RIM 插槽

‑ 典型功耗：14W

‑ 使用温度：‑30℃ ~ +65℃

‑ 防护等级：IP20（机柜内部使用）

‑ 产品状态：原厂已停产

应用领域

146031‑01 TDI 模块广泛应用于火电厂、水电、石化油气、重工业行业。

充当 3500 机组保护机架内部核心数据通讯网关单元。

完成汽轮机、压缩机以及大型旋转设备稳态数据、瞬态波形采集上传工作
