产品概述

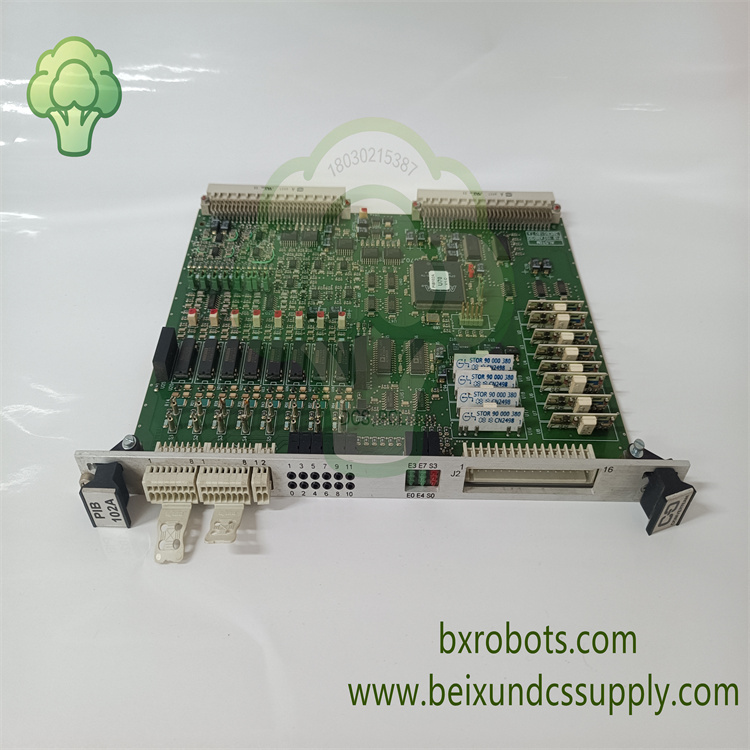

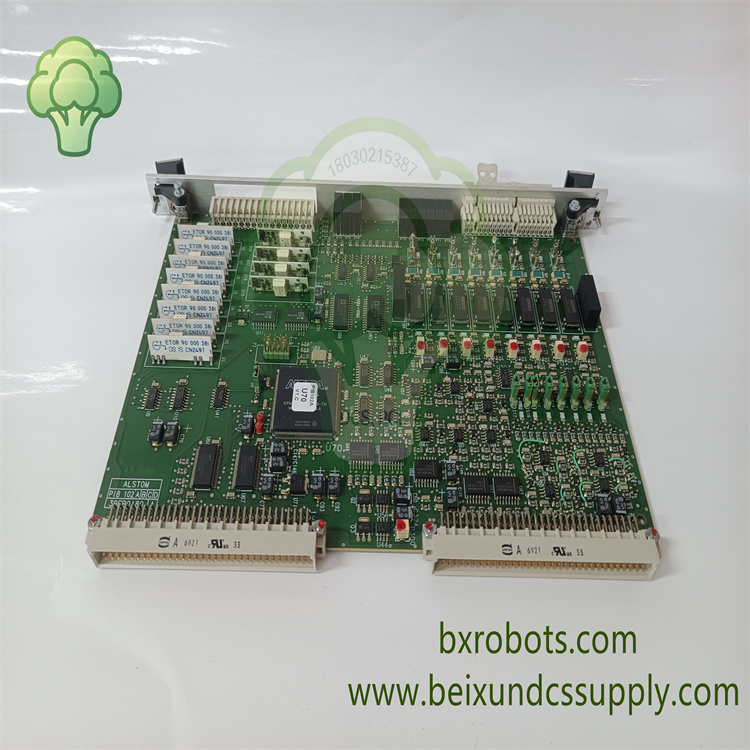

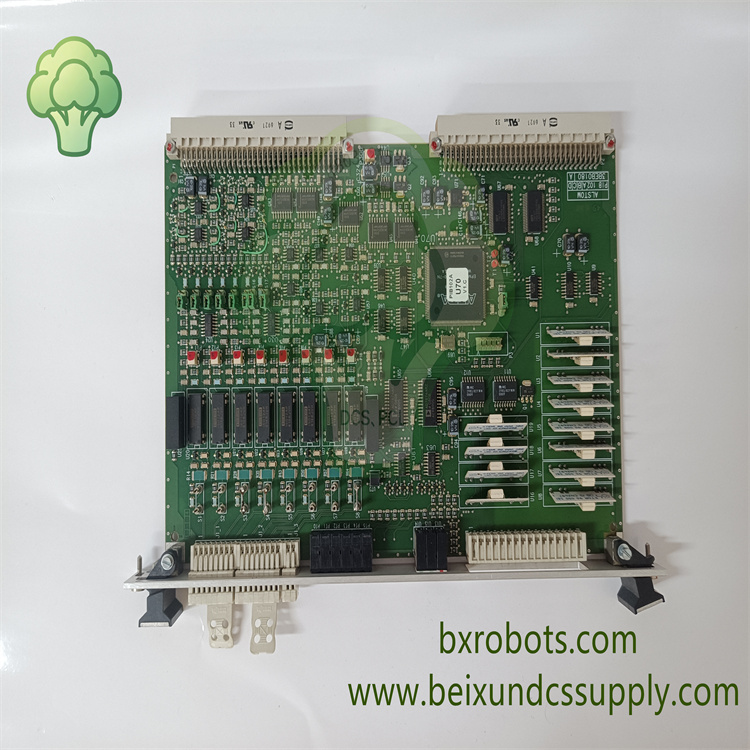

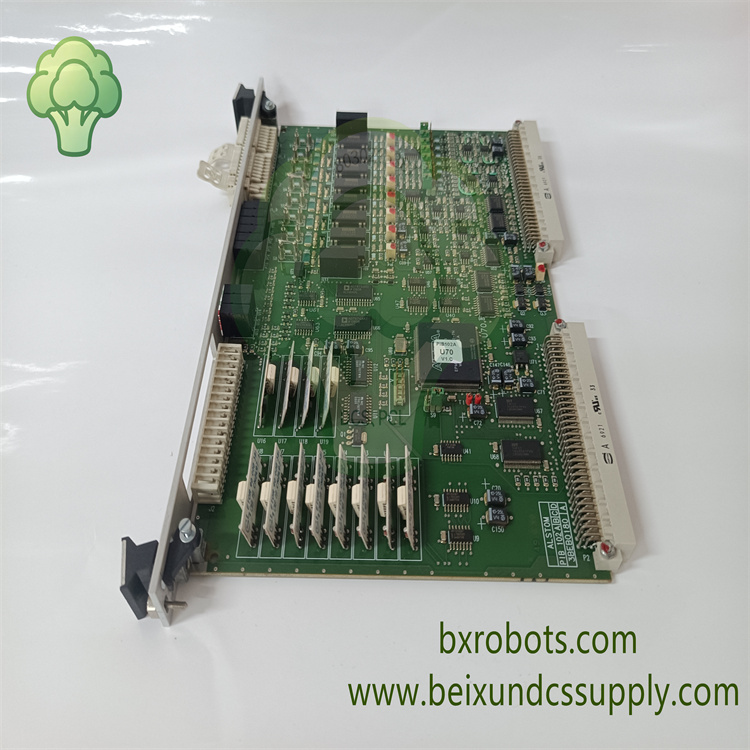

ALSTOM PIB102A 3BEB0180 是 VME 电源接口板。

属于阿尔斯通 ALSPA 汽机控制系统重要备件。

板卡采用标准 VME 插拔结构，安装于子机柜机架内部。

承担机架内部板卡电源分配与供电保护任务。

向 VME 子机架内各个功能模块分配 24VDC 工作电源。

通过 CAN 总线接口和其它板卡完成数据交互。

监测电源运行状态，执行在线故障诊断功能。

保障汽机控制机架供电稳定与总线通讯可靠。

核心特性

‑ 标准 VME 插拔模块结构，机架安装与备件更换便捷。

‑ 为 VME 子机架内部全部功能板卡提供稳定电源分配。

‑ 集成过压、过流、短路硬件保护电路。

‑ CAN 总线接口实现机架模块之间实时数据交互。

‑ LED 状态指示灯清晰展示模块运行、报警及故障信息。

‑ 内置浪涌滤波，提升电厂机柜环境下抗干扰能力。

‑ 工作输入电源取自机柜 24VDC 系统电源。

‑ 配合主控单元完成机架电源管理与总线处理工作。

‑ 系统允许工况下支持热插拔维护。

‑ 满足发电、重工业现场工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：ALSTOM

‑ 型号：PIB102A 3BEB0180

‑ 产品类型：VME 电源接口板

‑ 适用系统：ALSTOM ALSPA 汽机控制系统，VME 子机架系统

‑ 供电：24VDC

‑ 通讯接口：CAN 总线

‑ 安装方式：VME 子机架插拔式安装

‑ 使用温度：‑20℃ ~ +70℃

‑ 防护等级：IP20

‑ 重量：约 0.43kg

应用领域

该电源接口板主要应用于发电行业。

适配电厂阿尔斯通 ALSPA 系列汽机控制成套设备。

为机架式功能模块提供电源分配与总线通讯支撑。

适用于电厂设备改造、检修以及备件替换场景。
