产品概述

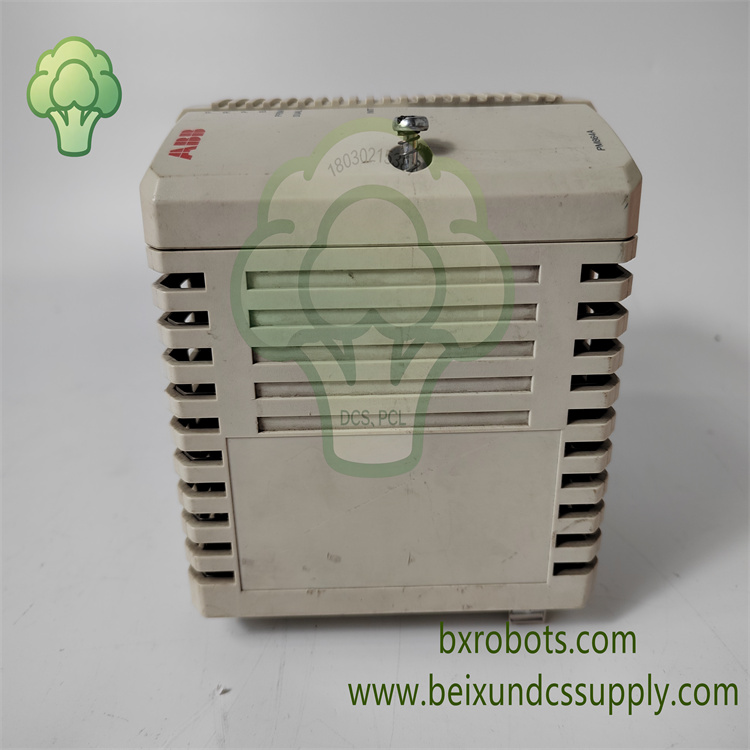

ABB PM864A，订货号3BSE018162R1，是ABB AC800M控制器系列下的高性能处理器单元，适配System 800xA分布式控制系统。此外，它作为中央运算核心，运行自动化控制程序，处理过程回路所有实时计算任务。具体来说，这款控制器模块搭载8MB内存与8MB闪存，用于程序存储和运行数据缓存。同时，模块支持双冗余以太网口以及多种现场总线接口，与I/O模块、现场仪表和上位人机界面交互数据，保障大型连续工艺装置闭环控制稳定运行。

模块采用模块化底座安装结构，支持CPU冗余配置，提升整套系统可用度。并且，它可运行通过Control Builder M工程软件编写的控制逻辑。支持Modbus TCP、Profibus DP、FOUNDATION Fieldbus等多种主流工业协议。同时，内置完善自诊断功能持续检测CPU运行状态、内存完整性、供电以及通讯通道健康度。例如，自动化工程师将PM864A部署在石化、电力、造纸、制药项目的DCS控制柜内。模块可在宽温、电磁干扰工况下保持稳定可靠性能。

核心特性

• ABB PM864A处理器单元，订货号3BSE018162R1，AC800M系列，适配System800xA
• 8MB RAM + 8MB闪存，用于控制程序与工艺数据存储
• 48MHz高速处理器，执行实时控制逻辑与多回路运算
• 双冗余以太网端口搭配RS232C接口，通讯方案灵活
• 支持Modbus TCP、Profibus DP、FOUNDATION Fieldbus等现场总线协议
• 支持CPU冗余运行，可搭建高可用控制系统架构
• 配合Control Builder M工程软件完成编程与组态
• IP20防护等级，模块化紧凑结构，便于柜内装配
• 持续硬件自诊断，实现故障检测与设备状态上报
• 24V直流供电，适用于高负荷工业过程自动化场景

Application Fields

ABB PM864A是ABB System 800xA DCS平台的主控核心。因此，工程人员广泛将其应用于火电厂、联合循环电站、石化工厂、造纸厂以及制药生产现场。处理器执行核心控制算法，管理现场I/O与监控系统之间的数据交互。尤其适合集成在AC800M机架组件中，为关键型工业过程系统提供稳定的实时控制能力。
