产品概述

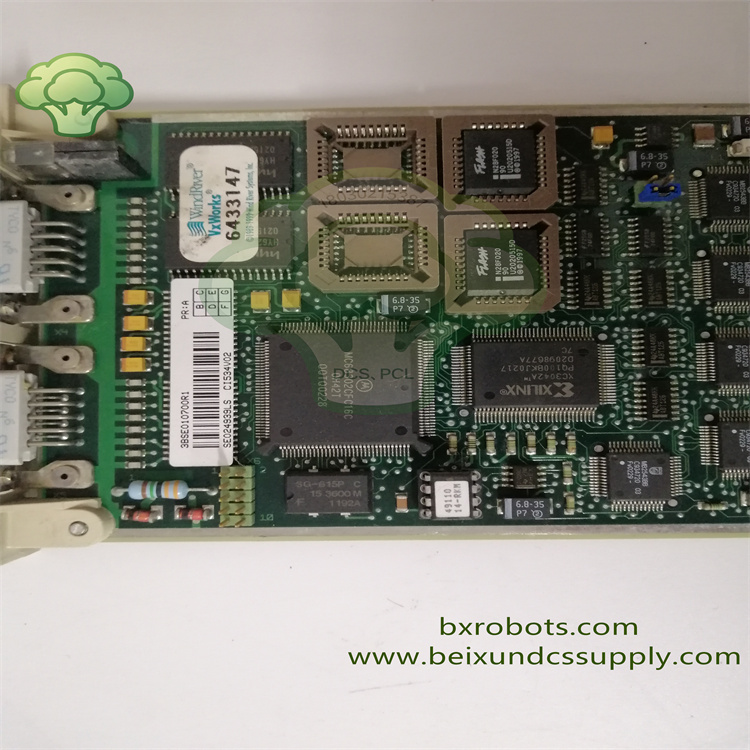

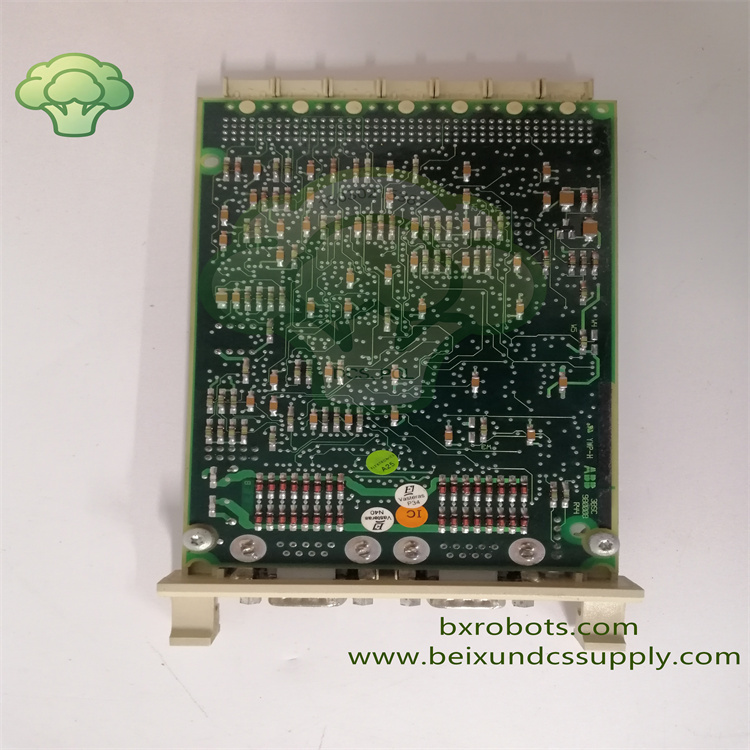

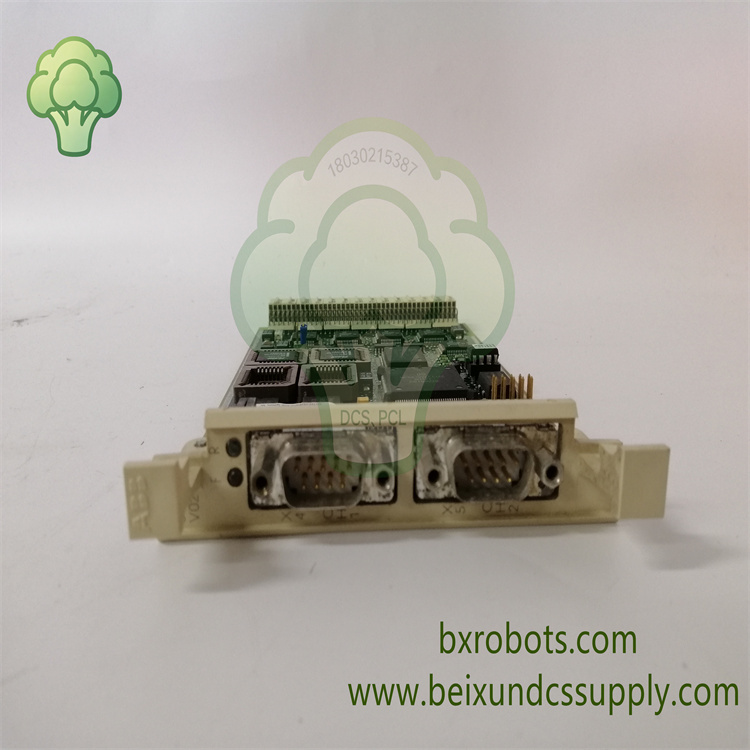

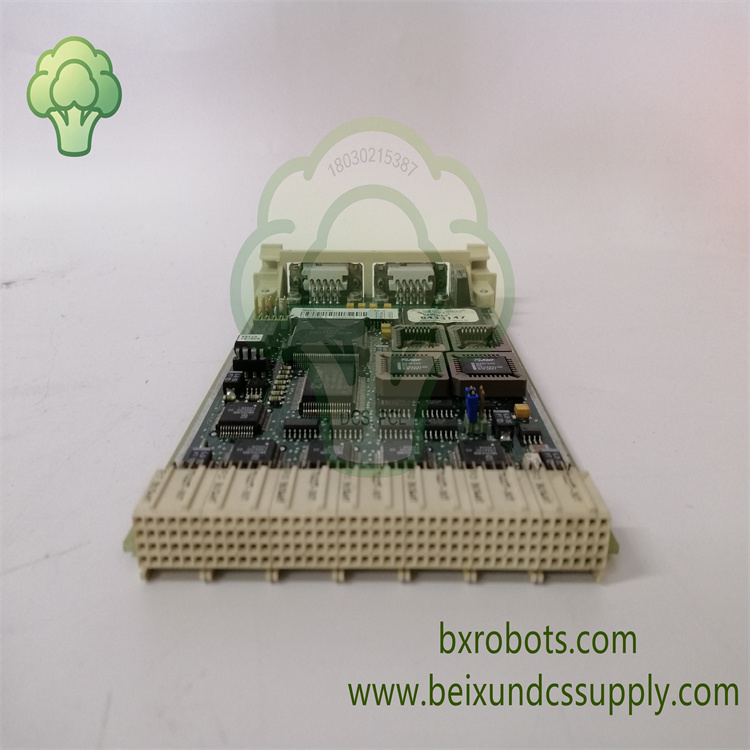

ABB CI534V02 3BSE010700R1是紧凑型Modbus RTU串行通讯子模块，适配ABB AC800M DCS以及AC500 PLC平台。它充当串行网关，借助Modbus RTU协议将主控制器与现场设备相连，实现仪表数据采集与现场设备远程控制的双向数据交互。

该模块支持主站、从站两种工作模式，配备RS232和RS485接口。模块由控制器背板供电，无需外接电源。板载诊断LED指示灯，直观展示通讯运行状态与故障告警，方便运维人员在现场快速排查连接故障。

核心特性

• 品牌：ABB，型号：CI534V02，物料号：3BSE010700R1
• 产品类型：Modbus RTU串行通讯子模块
• 兼容ABB AC800M DCS、AC500 PLC控制系统
• 支持Modbus RTU主站、从站工作模式
• RS232/RS485串行接口，波特率最高115200bps
• 背板取电，功耗低
• LED指示灯，用于通讯状态与故障诊断
• 子模块插拔式紧凑型设计，安装便捷
• 工业抗干扰设计，在电磁干扰环境下稳定运行

应用领域

ABB CI534V02 3BSE010700R1用于将控制器对接Modbus协议现场设备，例如变频器、电力仪表、流量变送器。广泛应用于电力、化工、水处理、造纸、工厂自动化项目，是系统通讯扩容和设备检修的常用备件。
