产品概述

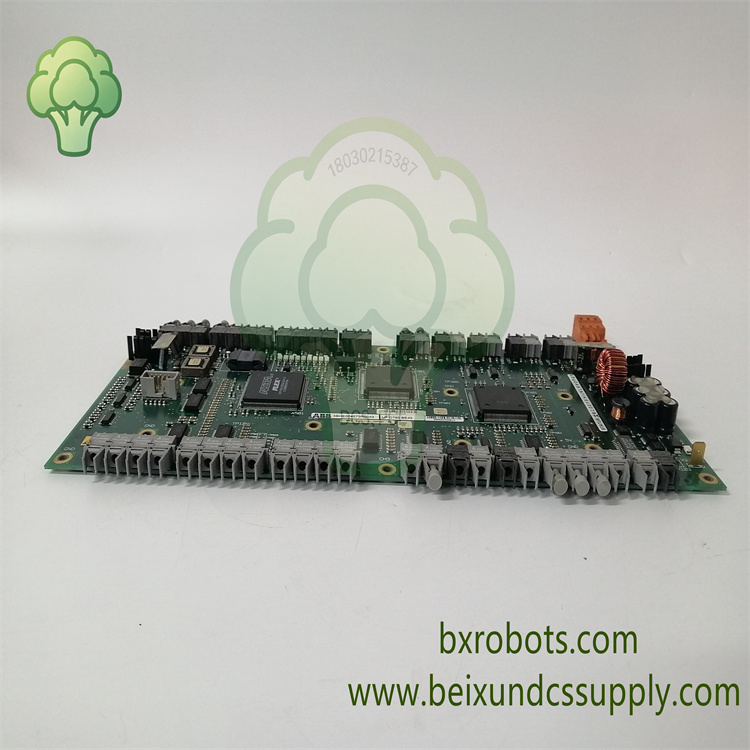

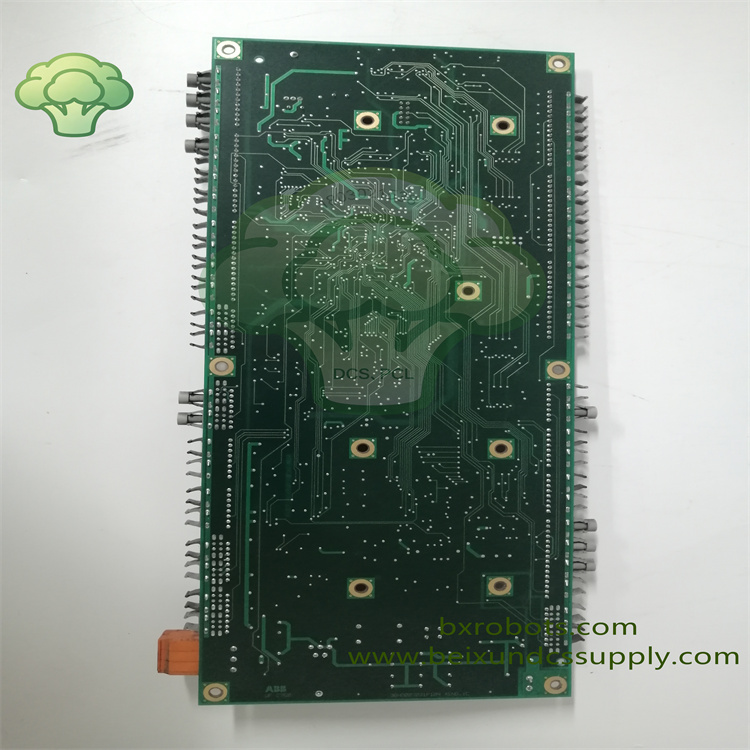

ABB UFC760BE43，物料编号3BHE004573R0043，是适配ABB Trident v2控制器与System 800xA DCS平台的高性能CM通讯模块。此外，它作为核心通讯网关，负责Trident控制器和外部系统之间的数据交互工作。同时，模块提供多端口连接能力，工程师可以搭建冗余通讯链路，提升整套分布式控制系统的可靠性。

这款通讯板卡可直接安装在Trident专用机架背板上，由控制柜背板供电。值得一提的是，板卡搭载3路可配置RS232/RS485串口，外加2路独立以太网口，布线方案灵活。除此之外，模块可连接上位主机、DCS系统、网络打印机，也能对接其他Trident、Tricon系列控制器。因此很多工厂维护部门会备货该模块，作为老旧Trident v2 DCS控制柜的替换备件。

核心特性

• ABB UFC760BE43（3BHE004573R0043）CM通讯模块，适配Trident v2与System800xA DCS
• 作为通讯网关，完成控制器和外部设备之间的工艺实时数据转发
• 它提供3路可配置RS232/RS485串口以及2路独立以太网接口
• 同一块背板可安装2块CM模块，实现通讯链路完全冗余
• 支持和上位主机、DCS、网络打印机、Tricon v9-v10安全系统对接通讯
• 板载LED状态指示灯，直观显示端口状态、数据收发、通讯故障，方便现场诊断
• 坚固工业PCB板设计，可抵御控制柜内电气干扰，长期稳定运行
• 支持在线热插拔维护，工程师更换模块无需停机控制器

技术参数

• 型号：UFC760BE43，物料号：3BHE004573R0043
• 品牌：ABB
• 产品类型：CM通讯模块（通讯板卡）
• 适配系统：ABB Trident v2控制器，System 800xA DCS
• 串口：3路 RS232/RS485 软件可配置
• 网口：2路独立以太网接口
• 冗余：支持双CM模块冗余通讯
• 安装方式：Trident系列机架背板安装
• 供电：机架背板供电
• 工作温度：0℃ ~ +60℃
• 应用场景：DCS分布式控制、工厂上位通讯、安全系统互联

应用领域

ABB UFC760BE43 3BHE004573R0043广泛应用于电力、石化、造纸、水处理行业的分布式控制系统。具体来说，它作为DCS通讯备件，搭建Trident控制器、上位工作站与安全仪表系统之间稳定的数据通道。
