产品概述

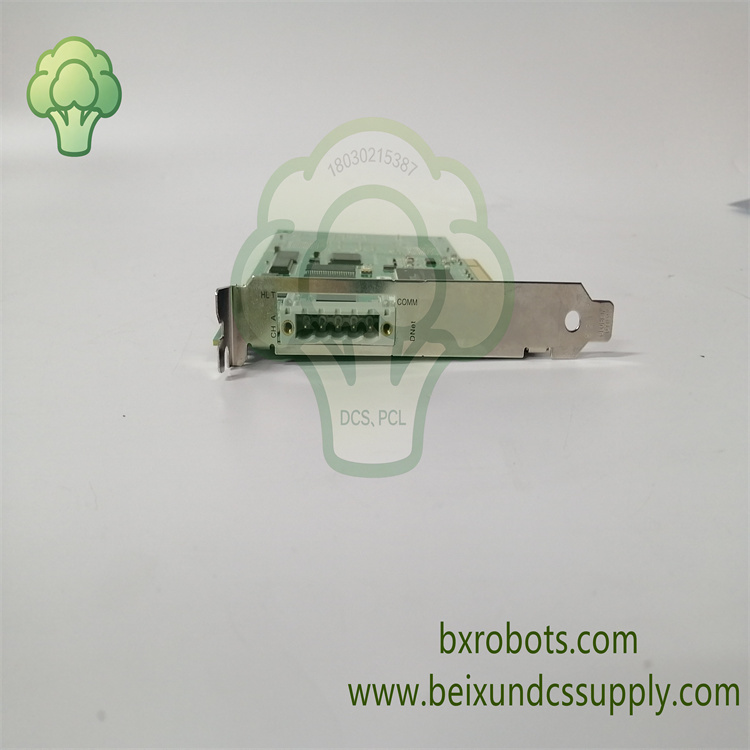

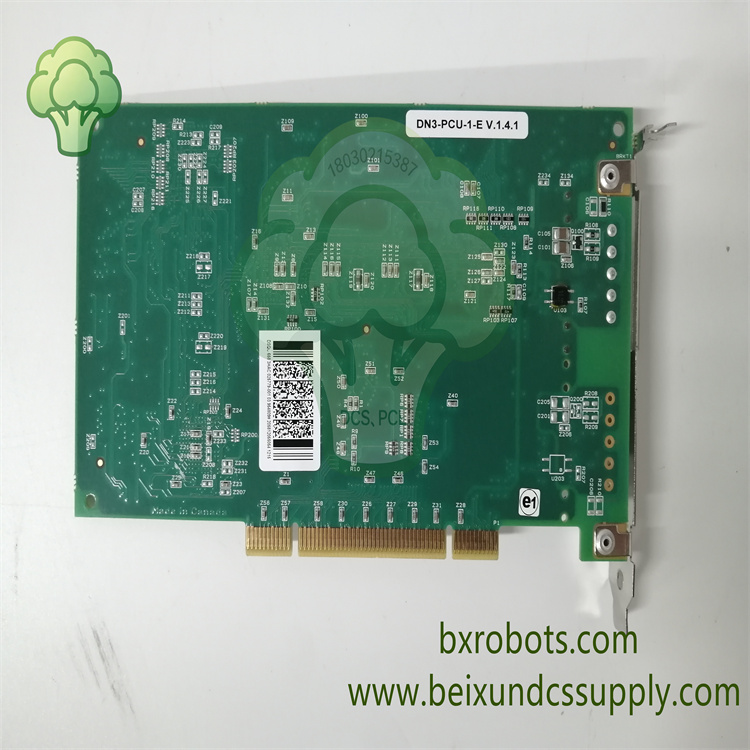

SST-DN3-PCI-2，ABB物料编号DSQC658，是Molex SST（Woodhead）研发的高性能双通道DeviceNet PCI接口通讯卡。它大量应用在ABB IRC5机器人控制器内部，负责DeviceNet现场总线的数据交互工作。板载32位RISC协处理器独立处理DeviceNet协议，减轻机器人主机CPU运算负荷，保障确定性实时数据传输。

这款板卡遵循通用PCI2.2标准，同时兼容3.3V与5V PCI插槽。它具备两路独立DeviceNet通道，可配置为主站扫描器或从站适配器模式。PCI总线与DeviceNet现场总线之间带有电气隔离，保护控制器免受浪涌和地环路干扰。该板卡常作为存量ABB IRC5机器人控制柜故障替换备件。

核心特性

• SST-DN3-PCI-2（DSQC658）双通道独立DeviceNet PCI通讯板，专为ABB IRC5机器人配套
• 板载32位RISC协处理器，独立承担DeviceNet协议运算，减轻主机CPU负载
• 支持DeviceNet主站/扫描器、从站/适配器双模式，符合DeviceNet V2.0规范
• 可选波特率：125kbps、250kbps、500kbps，支持自动波特识别
• PCI侧和现场总线之间500V电气隔离，抑制工业现场共模干扰
• 2路5针开放式DeviceNet接口，每通道配备512KB共享内存
• 板载LED状态指示灯，网络诊断可视化，现场快速排查通讯故障
• 通用PCI板型，兼容IRC5控制柜内3.3V/5V PCI插槽

技术参数

• 型号：SST-DN3-PCI-2（ABB DSQC658）
• 品牌：Molex SST（Woodhead），ABB机器人OEM板卡
• 产品类型：双通道DeviceNet PCI接口通讯卡
• 总线标准：PCI2.2，通用PCI（3.3V / 5V）
• 通讯协议：DeviceNet V2.0，主/从站可软件配置
• 波特率：125 / 250 / 500 kbps
• 通道数量：2路独立DeviceNet端口
• 隔离等级：500V电气隔离
• 内存：每通道512KB共享RAM
• 接口：2×5针开放式DeviceNet接头
• 工作温度：0℃ ~ +65℃
• 适用场景：ABB IRC5机器人控制器、工业PC接入DeviceNet网络

应用领域

SST-DN3-PCI-2 DSQC658主要配套ABB IRC5系列机器人控制器，广泛用于汽车焊接、物料搬运、包装生产线。作为DeviceNet通讯备件，实现机器人控制柜通过DeviceNet总线连接分布式远程I/O模块、传感器与伺服驱动器。
