产品概述

ABB REF542PLUS，也写作REF542plus，是一款面向中压配电开关柜的紧凑型数字式间隔保护测控IED装置。它将保护、测量、状态监视以及开关柜间隔控制功能集成于一体。可用于馈线保护、变压器保护、电机保护场景，也可单独实现开关柜就地控制。

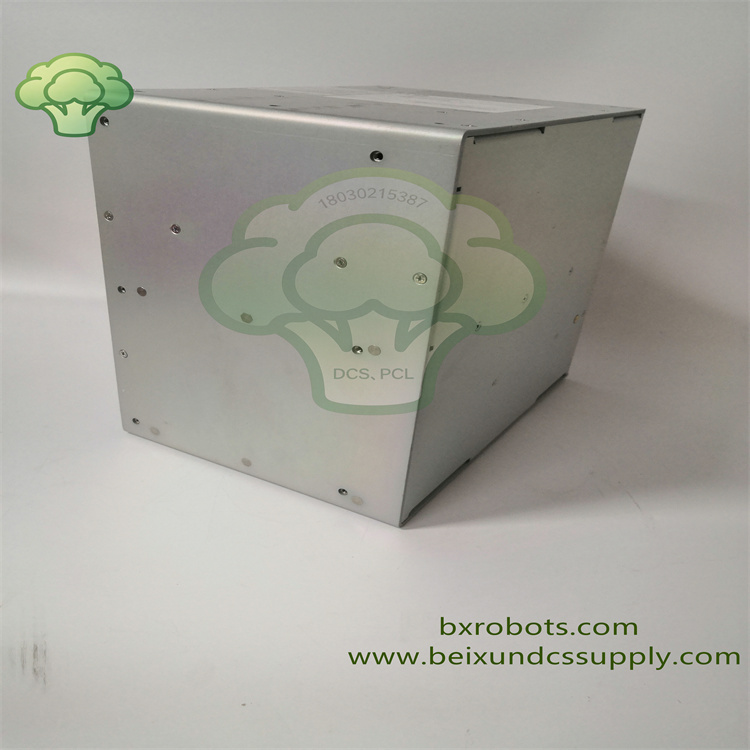

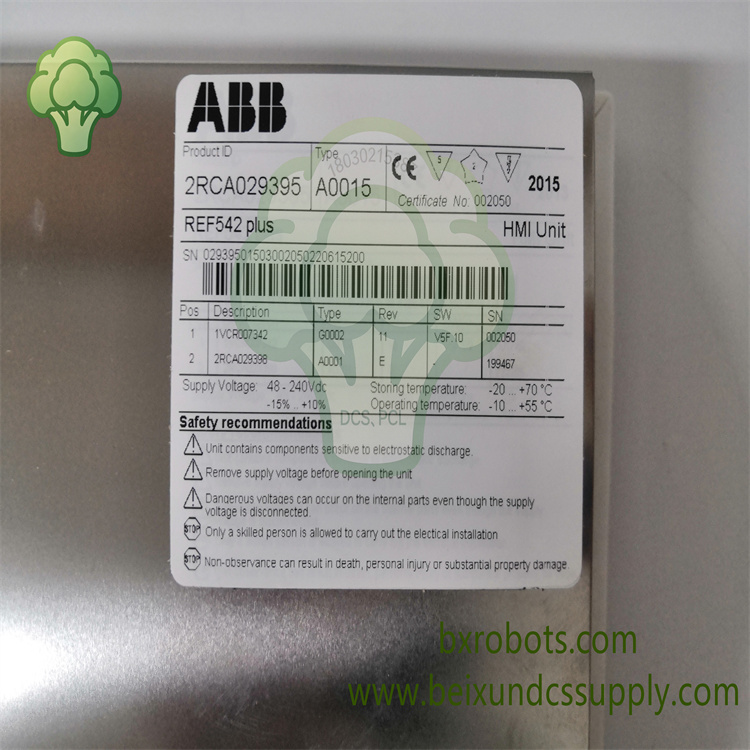

该装置采用分体式结构，包含主机单元与可分离本地HMI人机面板，两者通过串行线缆相连。内置大量可软件配置的保护功能模块，支持多种通讯协议接入变电站自动化系统与SCADA。同时自带硬件自诊断、事件记录与COMTRADE故障录波功能。ABB已于2020年停产该产品，目前主要作为老旧变电站开关柜故障替换备件。

核心特性

• ABB REF542PLUS多功能间隔IED，适配中压馈线、变压器、电动机保护
• 单台集成保护、电度量计量、状态监视、间隔控制与故障录波功能
• 分体式机械结构，主机单元和HMI操作面板相互独立、可拆卸
• 丰富可配置保护：过流、方向过流、欠压/过压、距离保护、差动保护、热保护、检同期等
• 多通讯方案，支持IEC61850、Modbus TCP、DNP3、PROFIBUS及光纤接口
• 内置自监测与看门狗回路，检测硬件故障与二次回路断线告警
• 支持FUPLA功能逻辑编程，自定义联锁逻辑与自动控制逻辑
• 停产老旧保护终端，广泛用于存量中压变电站维护与备件更换

技术参数

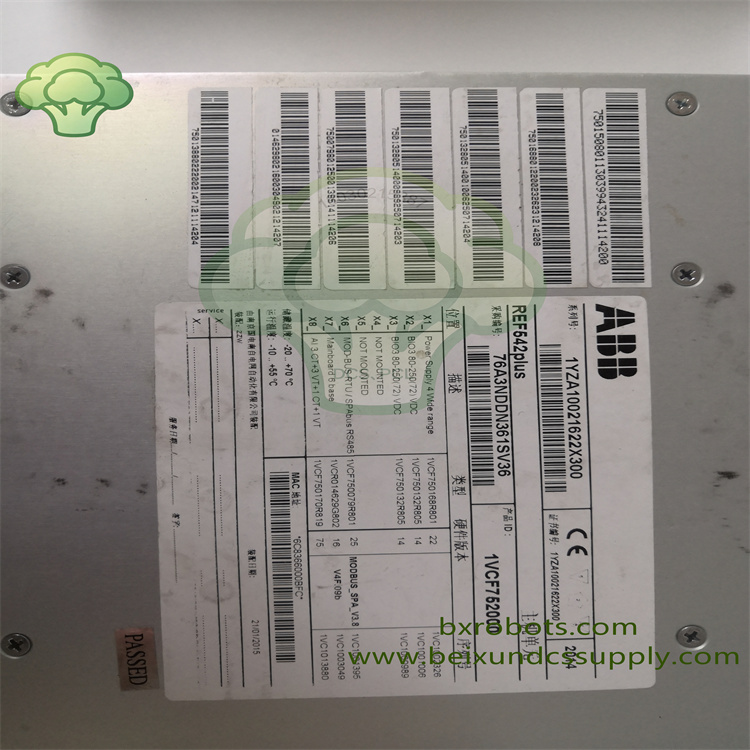

• 型号：REF542PLUS（REF542plus）
• 品牌：ABB
• 产品类型：多功能间隔保护测控IED / 馈线保护终端
• 适用场景：中压开关柜，馈线、变压器、电机保护
• 电流输入：1A / 5A 软件可配置
• 电压输入：100~125V AC
• 支持协议：IEC 61850，Modbus TCP，DNP3，PROFIBUS，SPABUS
• 测量精度：电流、电压 0.5级
• 核心功能：保护、计量、间隔控制、事件记录、COMTRADE故障录波
• 安装方式：面板嵌入式安装
• 前面板防护：IP54
• 工作温度：-25℃ ~ +55℃
• 产品状态：已停产，变电站存量备件

应用领域

ABB REF542PLUS广泛应用于中压配电变电站、工业电厂、矿山供电系统、工厂内部配电网。作为间隔保护控制备件，在变电站自动化系统内完成馈线保护、变压器保护、电机保护以及开关柜就地控制。
