产品概述

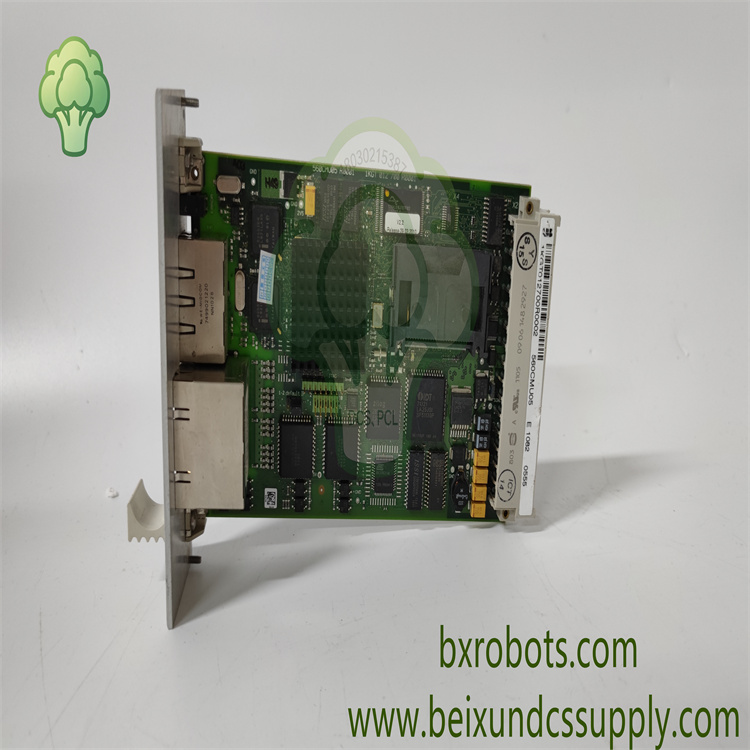

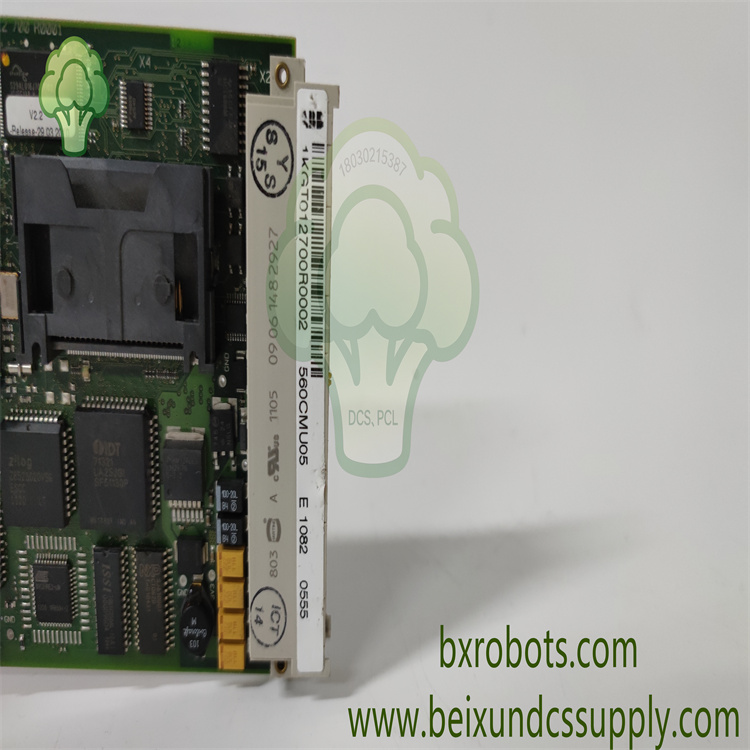

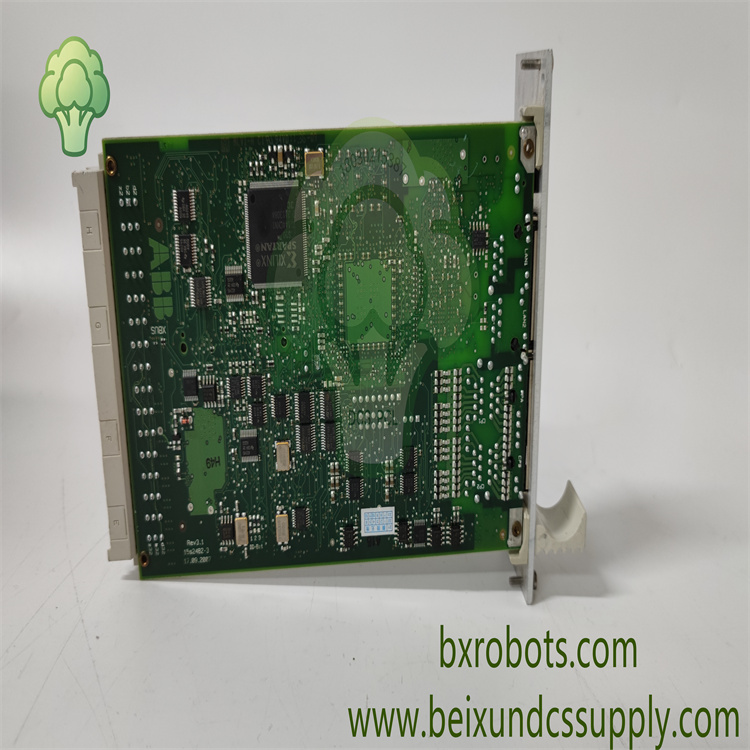

ABB 560CMU05，物料号1KGT012700R0001，是ABB RTU560远动终端专用高性能CMU中央通信单元。它作为RTU560的主控通讯核心，管理机箱内部背板总线以及机架内所有I/O模块。模块采集现场智能IED设备数据，完成现场设备与上层SCADA主站之间的多规约协议转换。

该模块搭载双路10/100Mbps以太网口，同时配备4路可配置串行接口（RS232/RS485），支持IEC 60870-5-101、IEC 60870-5-104、DNP3、Modbus等主流电力通信规约。前面板LED指示灯直观显示电源、运行状态和网络故障，方便现场运维排查。采用机架插卡式安装，可在变电站严苛温度与电磁环境下稳定运行。

核心特性

• ABB RTU560远动终端配套中央通信单元CMU
• 32位高性能处理器，负责数据采集与规约转换
• 双路10/100 Base-T以太网，支持网络冗余
• 4路可配置串口，支持RS232/RS485
• 兼容IEC101、IEC104、DNP3、Modbus等电力规约

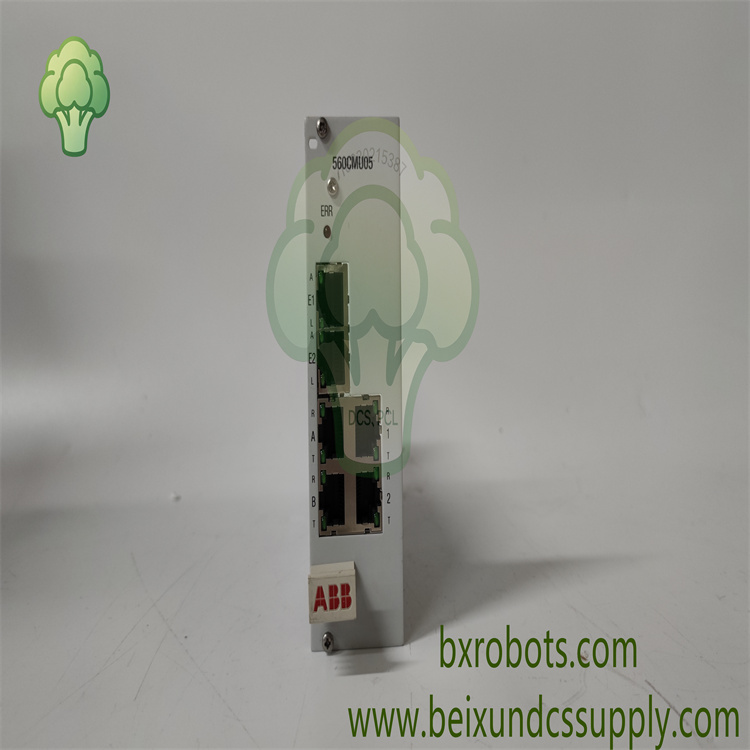

• 面板LED指示灯，电源、运行、故障可视化诊断
• 标准插卡式结构，直接安装于RTU560机箱
• 宽温工作，抗电磁干扰，适配变电站自动化场景

技术参数

• 型号：560CMU05
• 物料号：1KGT012700R0001
• 品牌：ABB
• 产品类型：中央通信单元 CMU
• 适用系列：RTU560 远程终端单元（远动装置）
• 以太网：2 × 10/100 Base-T RJ45
• 串行接口：4路，RS232/RS485可配置
• 内存：128MB RAM，板载闪存
• 工作温度：-25℃ ~ +70℃
• 防护等级：IP20
• 安装方式：RTU560机箱机架插卡

应用领域

ABB 560CMU05广泛应用于变电站综合自动化、电网调度、工业远程监控、油气、水处理等行业，作为电力自动化RTU560远动装置的核心备件，用于设备维修、模块更换与系统改造升级。
