产品概述

ABB CI854AK01，物料号3BSE030220R1，是适配ABB AC800M以及System800xA自动化平台的PROFIBUS‑DP/V1通讯接口模块。该套装包含CI854通讯单元与TP854底座，整套使用。模块作为PROFIBUS DP主站，实现AC800M控制器与远程从站I/O、现场仪表之间高速实时数据交互。同时它分担主控制器的总线协议解析任务，提升系统通讯稳定性。

该模块总线传输速率最高可达12Mbit/s，采用机架安装结构，可直接插入控制器机笼。面板自带LED指示灯，直观显示总线运行状态、故障报警，方便现场快速排查。CI854AK01属于老款备件，不满足RoHS2标准，仅用于存量旧系统维修替换；新项目建议选用升级型号CI854BK01（3BSE069449R1）。

核心特性

• PROFIBUS DP-V1主站通讯接口
• 适配ABB AC800M控制器与800xA DCS系统
• 最高通讯波特率12Mbit/s
• 24VDC供电，功耗低

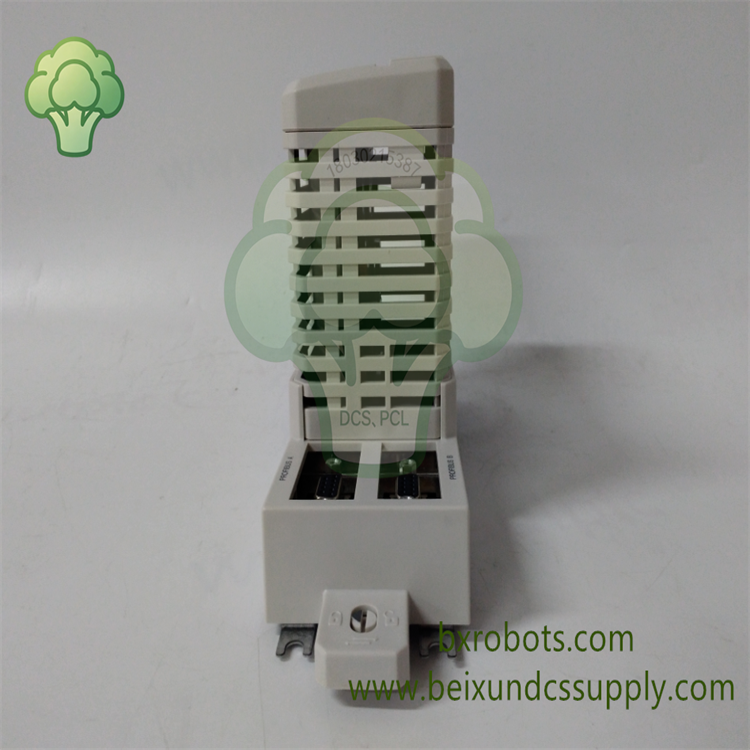

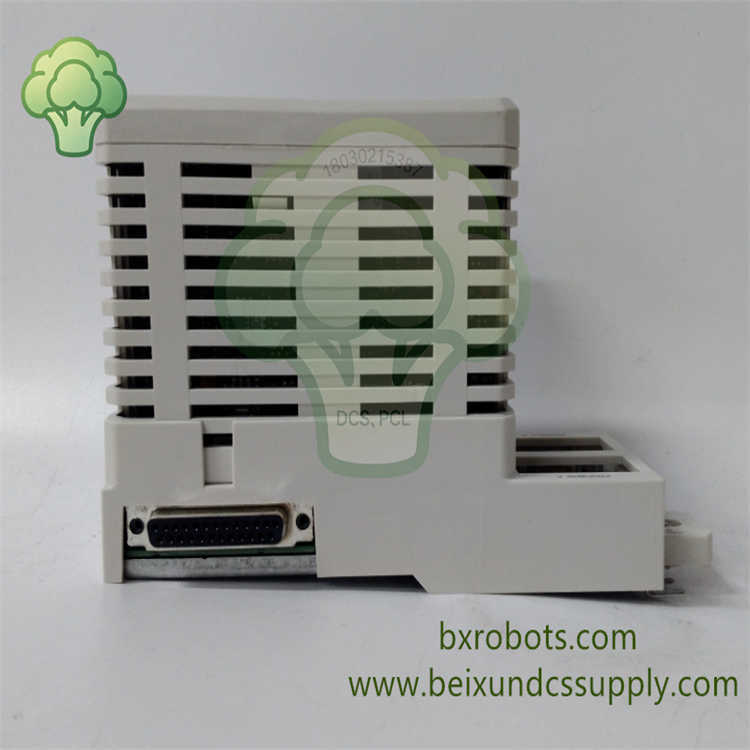

• 配套TP854底座，机架式快速安装

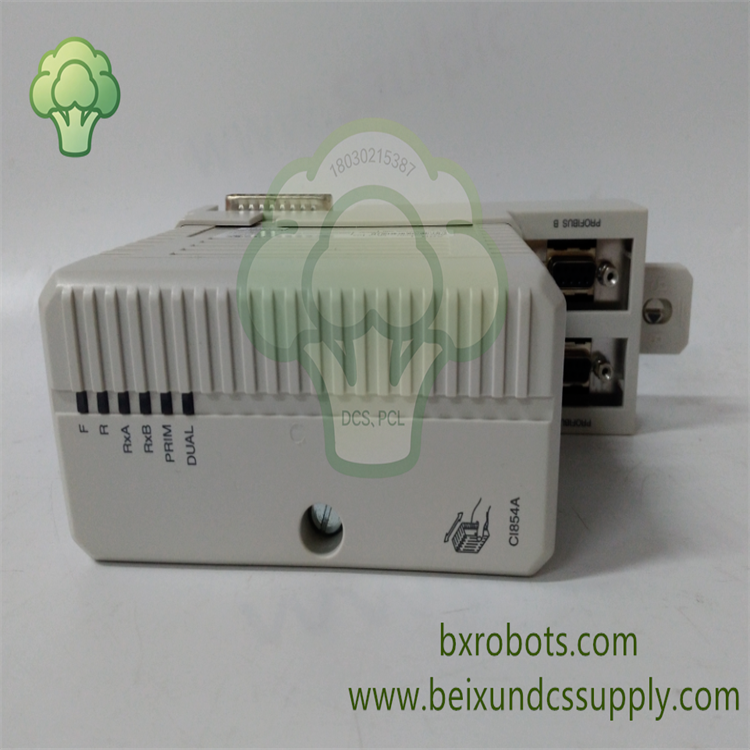

• LED状态指示灯，用于运行与故障诊断
• 标准欧卡紧凑型结构

技术参数

• 型号：CI854AK01

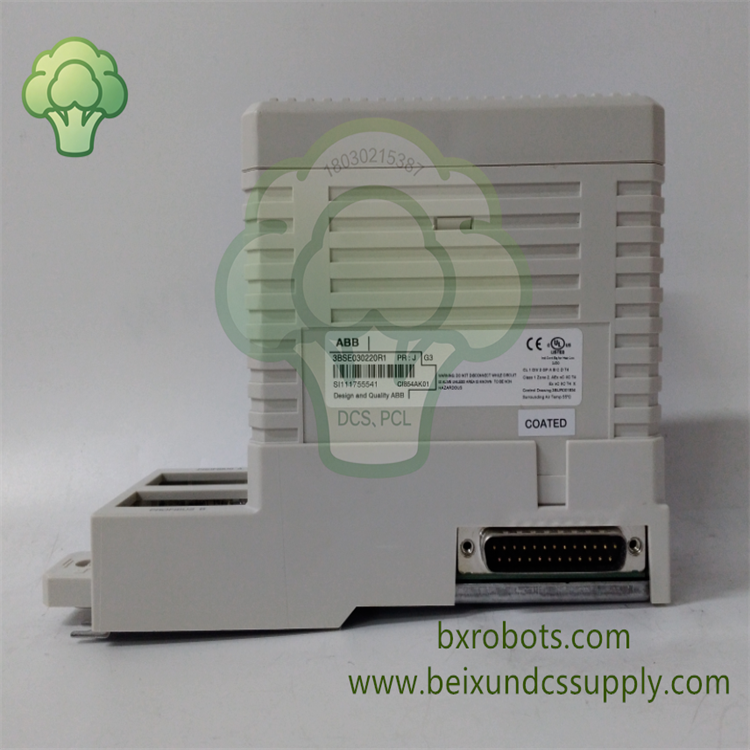

• 物料号：3BSE030220R1
• 通讯协议：PROFIBUS DP/V1
• 供电：24V直流
• 最高波特率：12Mbit/s
• 尺寸：127.5 × 185 × 59 mm
• 重量：约0.59 kg
• 工作温度：-20℃ ~ +70℃

应用领域

CI854AK01 3BSE030220R1广泛应用于电厂、油气、化工、造纸、冶金等流程行业，作为ABB AC800M控制系统的核心DCS备件，用于旧系统维修、改造和模块更换。
