产品概述

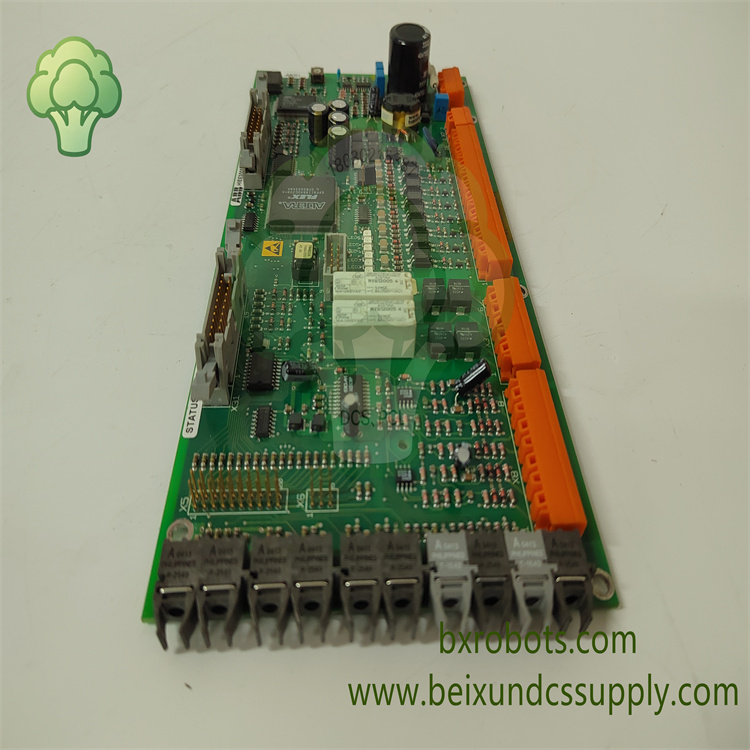

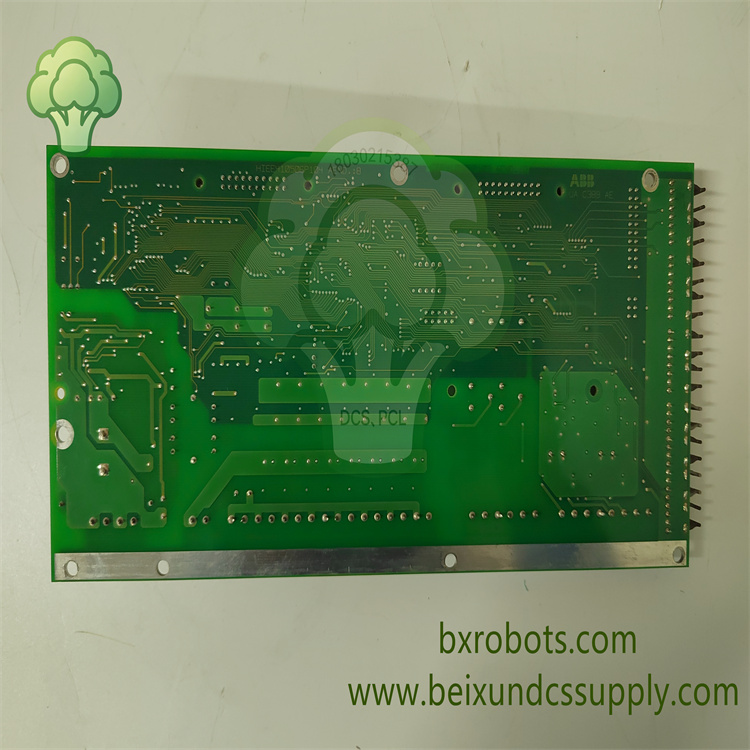

ABB UAC389AE02，物料编码HIEE300888R0002，是ABB发电机组励磁控制系统配套的高性能励磁处理器板卡，为发电机励磁控制柜内部核心控制单元。

该板卡完成发电机机端电压调节、转子电流闭环控制以及晶闸管触发脉冲生成，在负载波动工况下稳定发电机输出电压。同时实时采集各类电气信号，执行多重保护逻辑，防止过压、过流、失磁等故障发生。

UAC389AE02将模拟信号采样、逻辑运算、脉冲输出电路集成于同一块PCB板；支持与DCS或本地HMI通讯，上传运行数据与报警信息。原厂现已停产，是电站励磁系统检修更换的核心控制备件。

核心特性

• 发电机励磁控制板，型号UAC389AE02，物料号HIEE300888R0002，品牌ABB
• ABB励磁柜核心控制器，实现AVR自动电压调节
• 为励磁整流桥输出高精度晶闸管触发脉冲
• 高速采集发电机电压、电流及转子励磁信号
• 内置多重保护：过压、过流、失磁、过激磁保护
• 支持与电厂DCS及本地操作面板通讯，实现状态监控
• 自带自诊断功能，检测电路异常并记录故障事件日志
• 工业级PCB设计，可在电厂控制柜内长期稳定连续运行
• 原厂已停产，作为电厂售后替换备件供应

技术参数

• 型号：UAC389AE02
• 物料号：HIEE300888R0002
• 品牌：ABB
• 产品类型：发电机励磁控制处理器板卡
• 主要功能：自动调压、电流闭环控制、SCR脉冲触发
• 信号采样：发电机电压、定子及转子电流
• 保护功能：过压、过流、失磁、过激磁保护
• 通讯接口：对接DCS系统与本地操作面板
• 工作温度：-25℃ ~ +70℃
• 湿度：5%‑95%RH，无凝露
• 安装位置：励磁控制柜内部
• 防护等级：IP20（密闭柜体内部）

应用领域

ABB UAC389AE02 HIEE300888R0002励磁控制板主要应用于火电、水电、联合循环发电厂。用于发电机励磁控制，稳定并网电压，是励磁柜故障排查、机组停机检修、电厂改造项目必备备件。
