产品概述

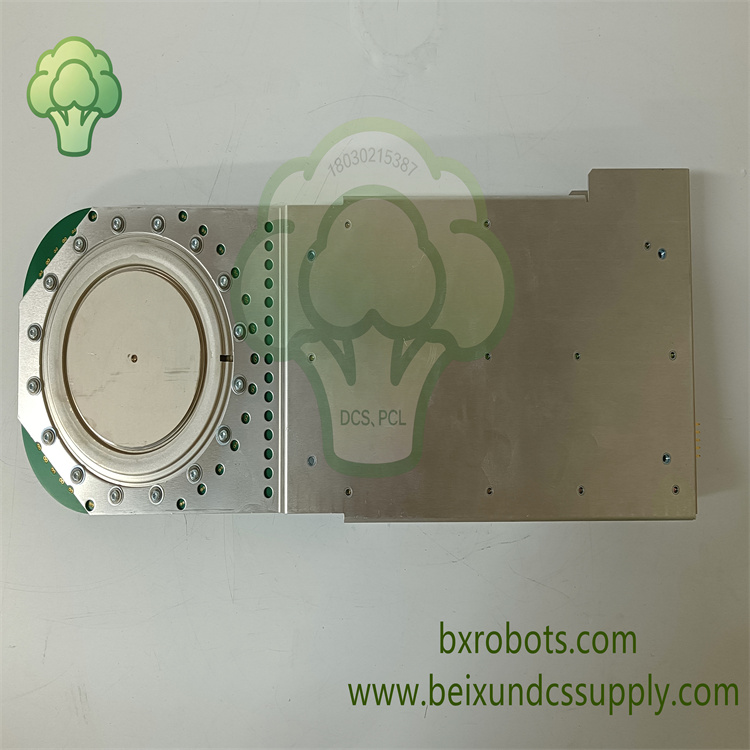

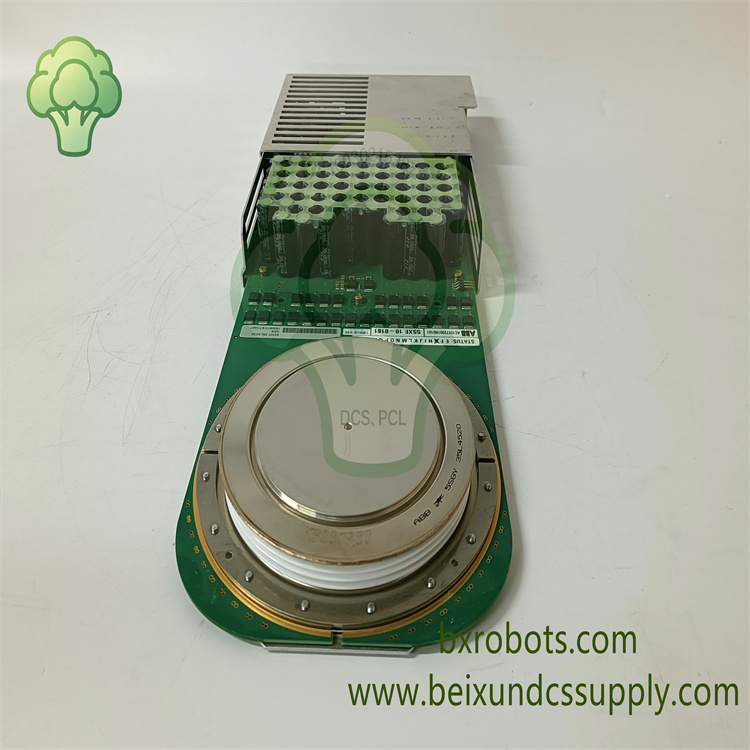

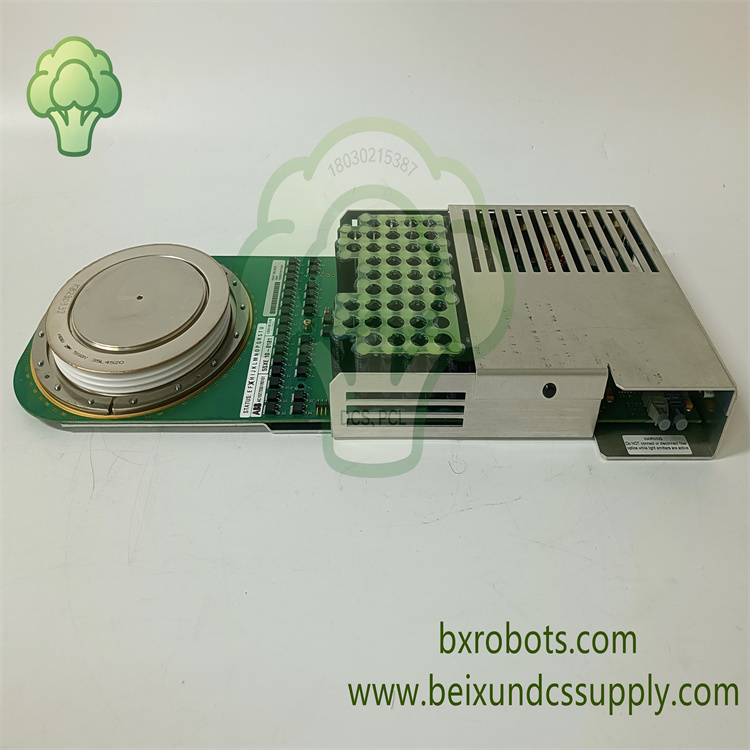

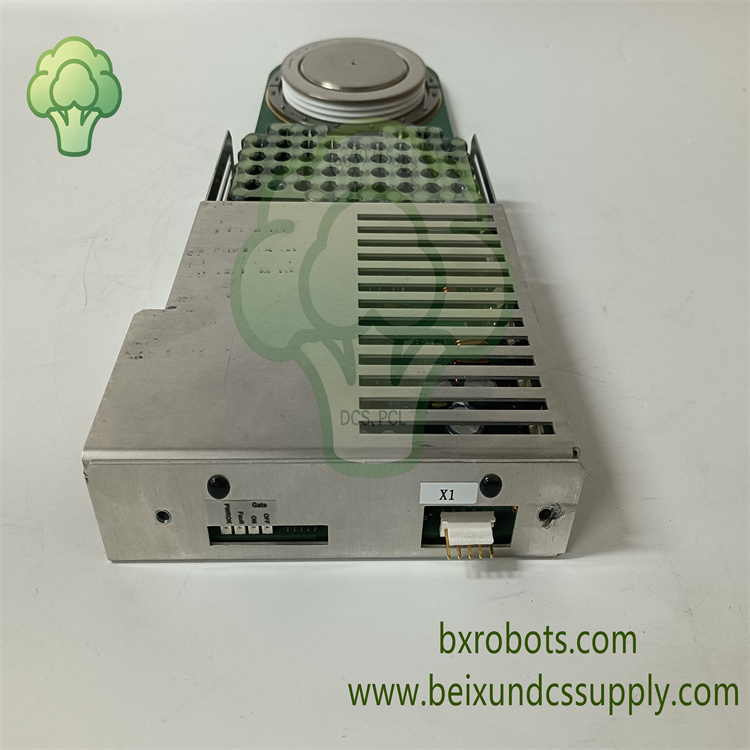

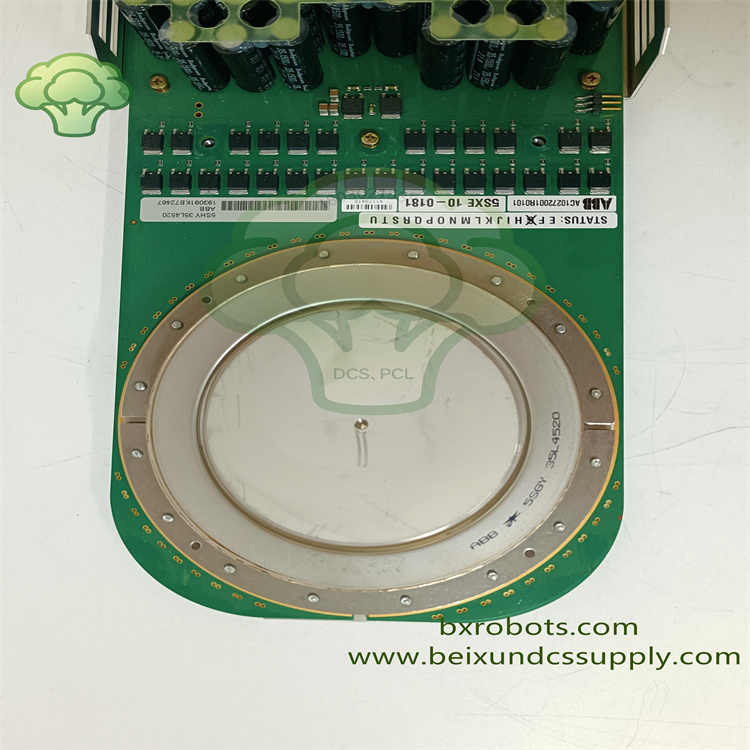

ABB 5SHY35L4520，物料编码5SXE10-0181、AC10272001R0101，是高性能非对称IGCT集成门极换流晶闸管功率模块。它融合晶闸管低导通损耗特性与IGBT快速开关优势，用于大功率电能变换。

该压接型IGCT模块采用无缓冲关断设计，无需配置庞大的外部缓冲电路，简化变流柜整体布局。内置门极驱动单元，实现门极控制与实时状态反馈，门极供电支持交流或直流两种模式。

5SHY35L4520额定阻断电压4500V，峰值可控电流4000A；支持多器件串联，满足更高电压等级变流设备需求。是中压传动、静止大功率变流系统核心功率半导体备件。

核心特性

• 非对称IGCT功率模块，型号5SHY35L4520，物料号5SXE10-0181、AC10272001R0101，品牌ABB
• 4500V阻断电压，4000A峰值可控电流
• 无缓冲关断能力，省去体积庞大的外部缓冲回路
• 压接封装结构，故障后呈短路状态，保护整套系统安全
• 集成门极驱动单元，配套状态反馈信号接口
• 门极单元支持交流或直流供电
• 高抗电磁干扰能力，针对中频工况优化
• 支持器件串联，实现更高电压等级扩容
• 低通态压降，降低持续工作时的功率损耗
• 适配水冷或强迫风冷方案，用于大功率变流器

技术参数

• 型号：5SHY35L4520
• 替代物料号：5SXE10-0181，AC10272001R0101
• 品牌：ABB
• 产品类型：非对称集成门极换流晶闸管IGCT
• 阻断电压VDRM：4500V
• 峰值可控电流ITGQM：4000A
• 封装形式：压接型Press-pack
• 安装压紧力：40kN
• 门极供电：交流/直流均可
• 芯片最高结温：150℃
• 冷却方式：水冷 / 强迫风冷
• 应用场景：中压变流器、静止大功率电能变换

应用领域

ABB 5SHY35L4520 IGCT模块广泛应用于ABB ACS6000中压变频器、PCS6000大功率变流系统、大型工业电机传动装置、静止无功补偿及电能质量治理设备。服务冶金、矿山、油气、电力行业大功率整流逆变场景，为中压传动设备维保、备件替换、电力系统改造项目提供核心功率半导体硬件支撑。
